Wielkość nominalna 6, , Symbol C, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.18 |

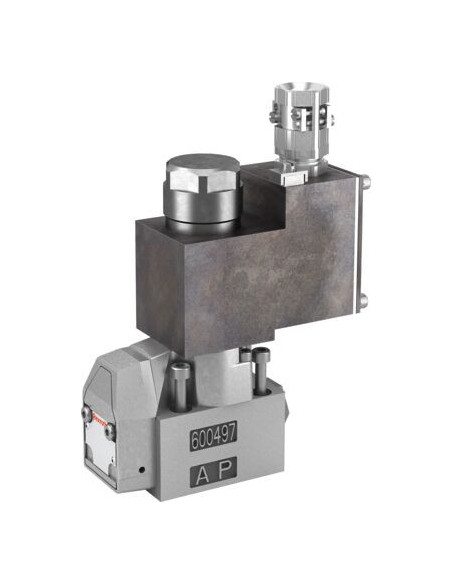

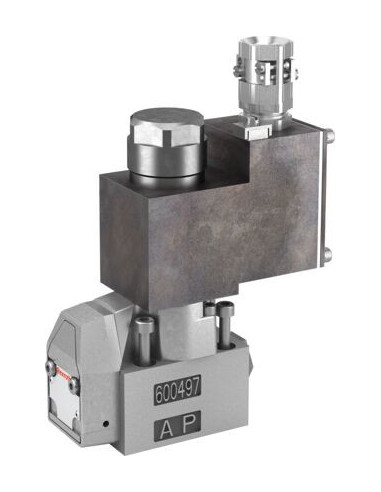

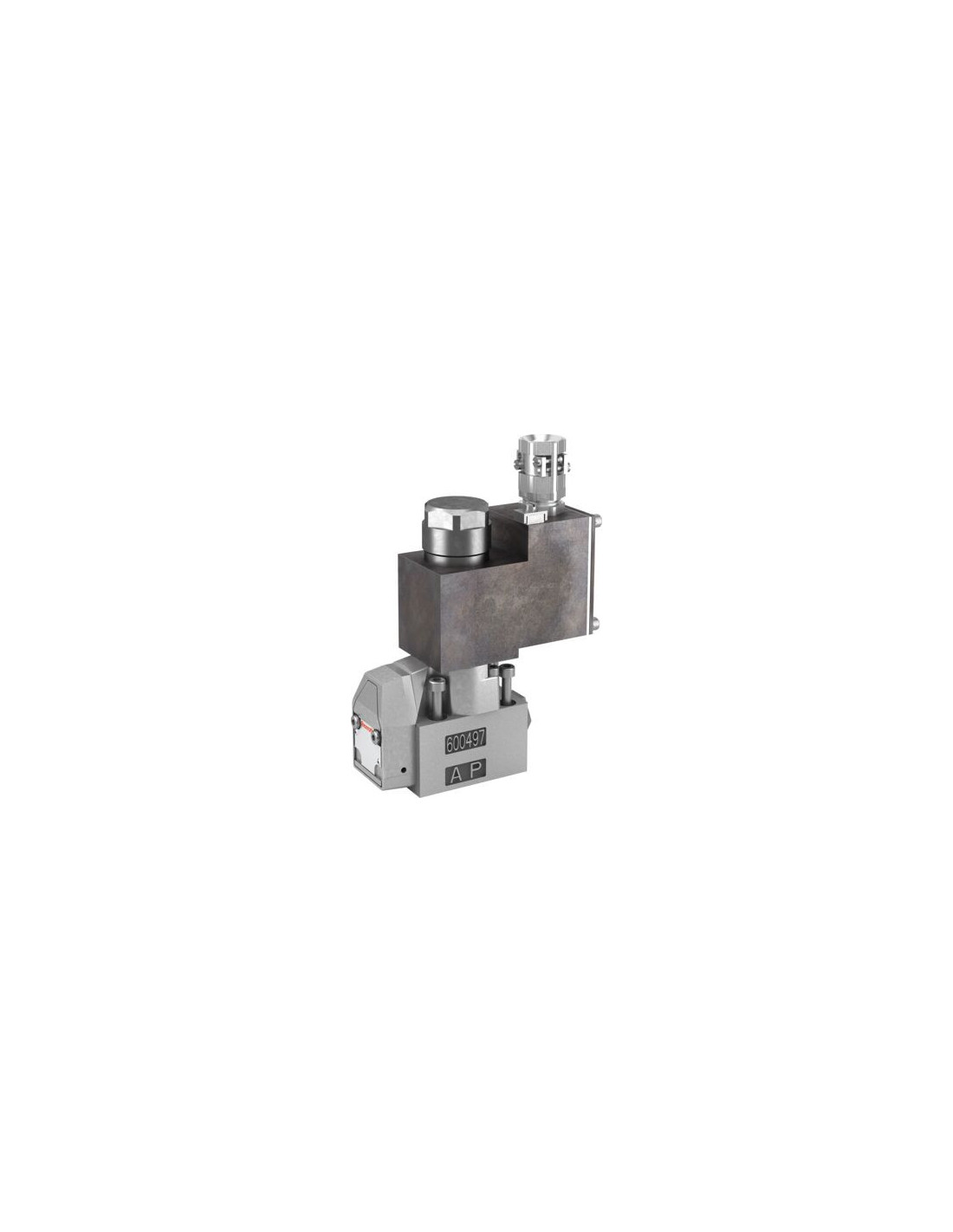

Gniazdowy zawór kierunkowy M-3SEW6C3X/420MG24N9XEZ2/B12 – Zastosowania i zalety
Gniazdowy zawór kierunkowy hydrauliczny o kodzie produktu R901439157 to specjalistyczne rozwiązanie przeznaczone do precyzyjnego sterowania kierunkiem przepływu cieczy w układach hydraulicznych. Konstrukcja oparta na elektromagnetycznym sterowaniu gwarantuje niezawodność działania nawet podczas długotrwałej pracy pod wysokim ciśnieniem.
Produkt ten, dzięki bezpośredniemu działaniu, umożliwia błyskawiczną zmianę kierunku przepływu oleju, zgodnie z wymogami nowoczesnych instalacji przemysłowych. Symbol C definiuje specjalistyczną funkcjonalność i sposób pracy suwaka, czyniąc zawór wszechstronnym rozwiązaniem dla szerokiego zakresu zastosowań.
Typowe zastosowania zaworów gniazdowych
Gniazdowe zawory kierunkowe wykorzystywane są przede wszystkim w:
- Przemysłowych systemach hydraulicznych w maszynach budowlanych, rolniczych i produkcyjnych
- Układach zasilania agregatów hydraulicznych
- Stacjach prób ciśnieniowych, w których wymagana jest wysoka niezawodność pod ciśnieniem do 420 bar
- Automatyce przemysłowej i liniach technologicznych
- Wszelkich instalacjach, gdzie kluczowe znaczenie ma szybka i bezpieczna zmiana kierunku przepływu oleju hydraulicznego
Najważniejsze zalety gniazdowego zaworu kierunkowego
- Bardzo wysoka trwałość i odporność na zużycie dzięki solidnej konstrukcji oraz zastosowaniu uszczelnień NBR
- Stabilna praca przy długotrwałych przestojach – bezpieczeństwo sterowania pod ciśnieniem
- Bezpośrednie sterowanie elektromagnetyczne – szybka reakcja na sygnały sterujące
- Intuicyjny montaż na płycie w standardzie ISO 4401-03-02-0-05
- Kompatybilność z popularnymi mediami hydraulicznymi: HL, HLP, HLPD, HVLP, HVLPD
- Bezpieczne połączenie elektryczne dzięki zastosowaniu 2-biegunowej skrzynki z zaciskiem śrubowym
- Pewność działania nawet w trudnych warunkach przemysłowych dzięki spełnieniu normy ATEX 2014/34/UE
Gniazdowy zawór hydrauliczny – wszechstronność i bezpieczeństwo
Produkt dedykowany jest dla klientów wymagających niezawodnych rozwiązań do pracy w wysokociśnieniowych układach hydrauliki siłowej. Prosta obsługa, szerokie możliwości zastosowania oraz kompatybilność z różnymi typami układów montażowych sprawiają, że zawór M-3SEW6C3X/420MG24N9XEZ2/B12 znajduje zastosowanie zarówno w przemysłowych systemach automatyki, jak i w nowoczesnych instalacjach maszynowych.
Dzięki kompaktowym wymiarom, dużej wydajności oraz szybkiemu montażowi zawór jest idealnym wyborem do budowy lub modernizacji systemów hydraulicznych wymagających wysokiego poziomu bezpieczeństwa i kontroli kierunku przepływu medium.
