Wielkość nominalna 6, , Symbol C, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SE6..XD |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 12 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.7 |

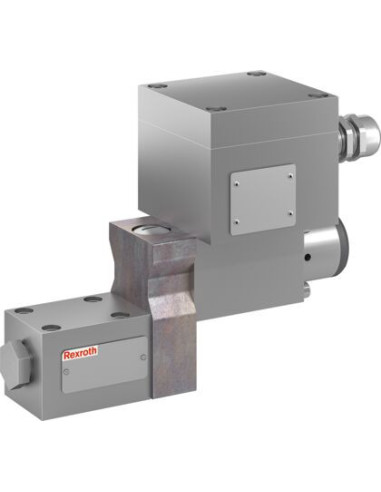

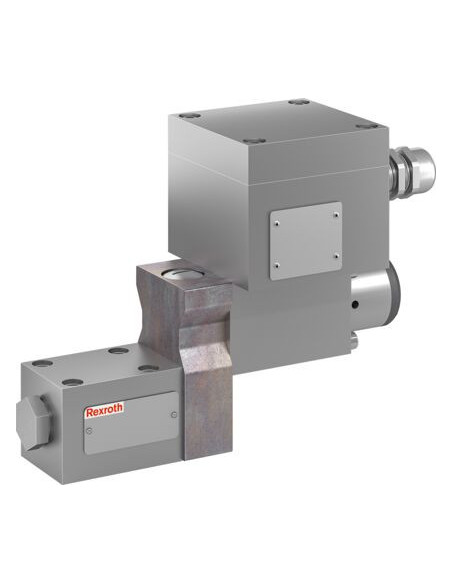

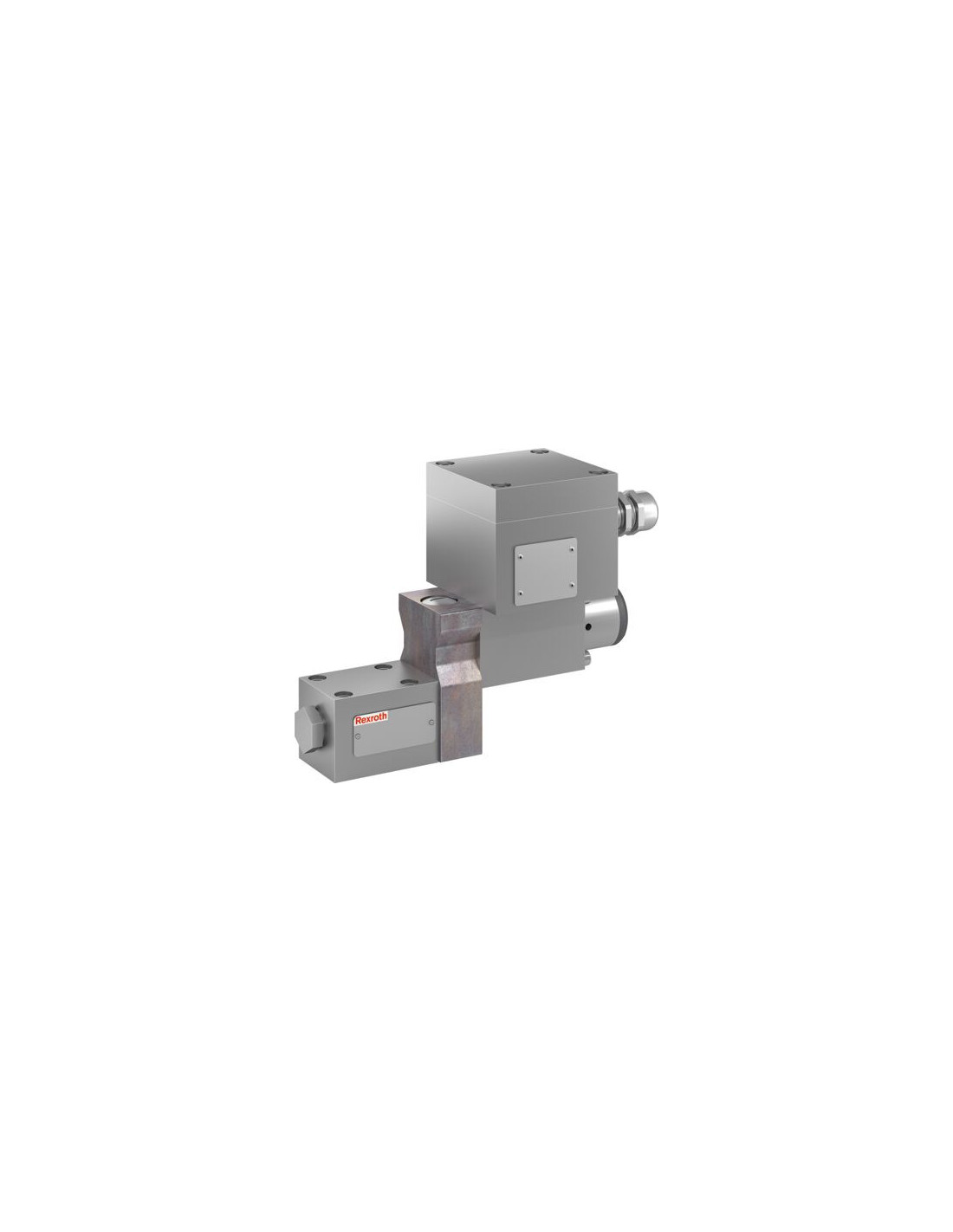

Gniazdowy zawór kierunkowy M-3SE6C6X/420LG24NXDZ2/V – profesjonalne sterowanie przepływem hydraulicznym
Gniazdowy (grzybkowy) zawór kierunkowy typu M-3SE6C6X/420LG24NXDZ2/V marki Rexroth to zaawansowane rozwiązanie dedykowane do sterowania kierunkiem przepływu cieczy hydraulicznych w instalacjach przemysłowych. Produkt wyróżnia się niewielkimi wymiarami nominalnymi (6), przy jednoczesnym zachowaniu bardzo wysokich parametrów technicznych, takich jak maksymalne ciśnienie robocze wynoszące 420 bar. Dzięki bezpośredniemu sterowaniu elektromagnetycznemu zapewnia precyzyjną i niezawodną pracę nawet podczas długotrwałych przestojów pod wysokim ciśnieniem.
Zalety gniazdowego zaworu kierunkowego Rexroth
- Wysoka trwałość – konstrukcja umożliwia bezpieczne użytkowanie przez długi czas, nawet w wymagających warunkach przemysłowych.
- Bezpośrednie sterowanie elektromagnetyczne – szybka, pewna zmiana kierunku przepływu oleju zgodnie z wymaganiami układu hydraulicznego.
- Uniwersalność – kompatybilność z szeroką gamą cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR).
- Odporność na przestoje – zapewnia pełną funkcjonalność nawet podczas długich przerw w pracy pod obciążeniem.
- Zgodność z normami ATEX – może być stosowany w instalacjach spełniających wymogi bezpieczeństwa dotyczące pracy w strefach zagrożonych wybuchem.
Zastosowanie zaworów gniazdowych hydraulicznych
Zawory kierunkowe gniazdowe są wykorzystywane w wielu gałęziach przemysłu, takich jak:
- Układy hydrauliki siłowej maszyn przemysłowych i produkcyjnych
- Systemy automatyki i sterowania w przemyśle ciężkim
- Hydraulika mobilna, sprzęt budowlany, maszyny rolnicze
- Instalacje, w których wymagane jest precyzyjne przełączanie kierunku przepływu przy wysokich ciśnieniach
- Systemy zasilające, prasy hydrauliczne, urządzenia testujące
Elastyczność i bezpieczeństwo użytkowania
Prezentowany zawór gniazdowy Rexroth pozwala na montaż na płycie zgodnie z normą ISO 4401, co ułatwia integrację z istniejącymi układami hydraulicznymi. Układ wykorzystuje elektryczne przyłącze śrubowe oraz zasilanie 24 VDC, co pozwala na prostą i bezpieczną eksploatację. Uszczelnienia wykonane z FKM gwarantują wysoką odporność chemiczną oraz długą żywotność w wymagających aplikacjach.
Podsumowanie – zawór kierunkowy do zadań specjalnych
Gniazdowy zawór kierunkowy M-3SE6C6X/420LG24NXDZ2/V to niezawodny element sterujący wykorzystywany w zaawansowanych systemach hydrauliki. Stanowi odpowiedni wybór dla aplikacji potrzebujących precyzyjnego, trwałego i bezpiecznego sterowania przepływem – także w trudnych warunkach pracy i przy wysokich ciśnieniach.
