Wielkość nominalna 6, , Symbol U, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SE6..XD |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 12 |
| Symbol graficzny suwaka | Symbol U |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.6 |

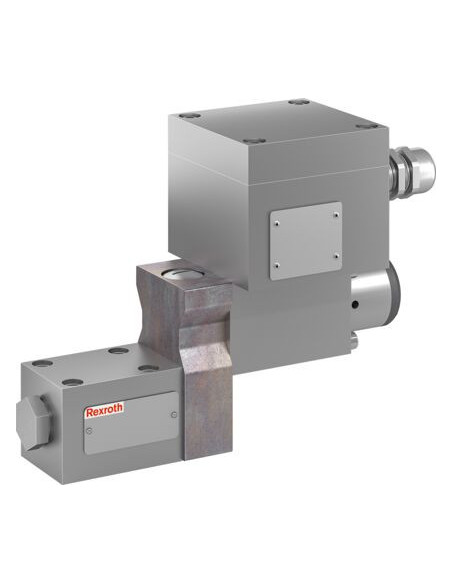

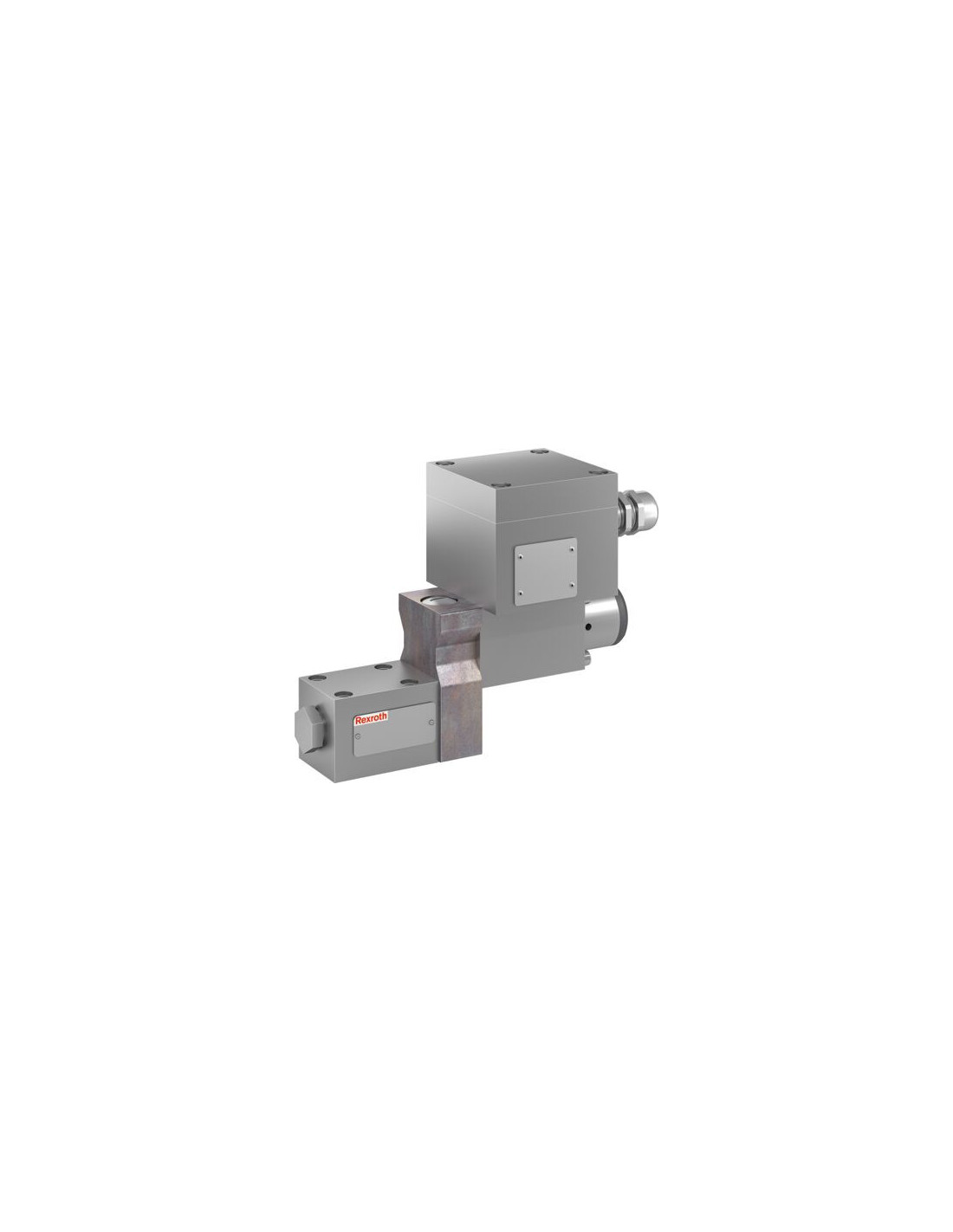

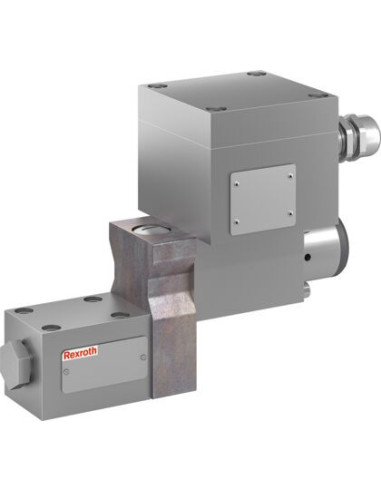

Gniazdowy zawór kierunkowy M-3SE6U6X/420LG24NXDZ2/V – niezawodne rozwiązanie hydrauliczne
Gniazdowy (grzybkowy) zawór kierunkowy M-3SE6U6X/420LG24NXDZ2/V to wysokiej klasy komponent hydrauliczny, dedykowany do przemysłowych układów hydrauliki siłowej, charakteryzujących się dużą niezawodnością i trwałością. Dzięki zastosowaniu nowoczesnych rozwiązań konstrukcyjnych, zawór umożliwia precyzyjne sterowanie kierunkiem przepływu cieczy hydraulicznej w najbardziej wymagających aplikacjach.
Zawór kierunkowy do wymagających zastosowań przemysłowych
Przemysłowy zawór hydrauliczny o konstrukcji gniazdowej cechuje się bezpośrednim działaniem oraz wysokim poziomem bezpieczeństwa pracy, również podczas długotrwałego pozostawania pod ciśnieniem roboczym. Specjalne uszczelnienia FKM zapewniają odporność na szeroką gamę cieczy hydraulicznych, takich jak HL, HLP, HVLP oraz typy biodegradowalne HETG, HEES, HEPG, a także ciecze niepalne HFDU i HFDR.
Najważniejsze zalety gniazdowego zaworu kierunkowego
- Maksymalne ciśnienie robocze aż do 420 bar umożliwia zastosowanie w intensywnych aplikacjach przemysłowych.
- Uniwersalność montażu dzięki przyłączu ISO 4401-03-02-0-05 i montażowi na płycie.
- Bezpośrednie sterowanie elektromagnetyczne – błyskawiczna reakcja suwaka na sygnały sterujące.
- Niezawodność działania nawet w przypadku długotrwałych przerw pod ciśnieniem.
- Ochrona przeciwwybuchowa – zgodność z dyrektywą ATEX 2014/34/UE (CE).
- Prosta i bezpieczna instalacja elektryczna dzięki 2-biegunowemu zaciskowi ze złączem śrubowym przewodów.
- Napięcie zasilające 24 VDC zapewnia kompatybilność z większością systemów automatyki przemysłowej.
Zastosowanie zaworu kierunkowego – gdzie się sprawdzi?
Zawór kierunkowy M-3SE6U6X/420LG24NXDZ2/V znajduje zastosowanie w zaawansowanych układach hydrauliki siłowej:
- maszyny budowlane i drogowe,
- prasy hydrauliczne,
- linie produkcyjne i automatyczne systemy przemysłowe,
- systemy transportu i podnoszenia,
- rolnicze urządzenia hydrauliczne,
- aplikacje wymagające wysokich ciśnień roboczych oraz niezawodności pracy.
Symbol graficzny suwaka U oraz 3-drożna, 2-pozycyjna konstrukcja pozwalają na efektywne sterowanie przepływem w układach złożonych. Przyłącze elektryczne, typ montażu oraz odporność na różne rodzaje mediów sprawiają, że produkt ten znajduje szerokie zastosowanie w nowoczesnych instalacjach hydraulicznych.
