Wielkość nominalna 6, , Symbol C, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 110 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE - Niederspannungsrichtlinie 2014/35/EUCE - Explosionsschutzrichtlinie 2014/34/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.08 |

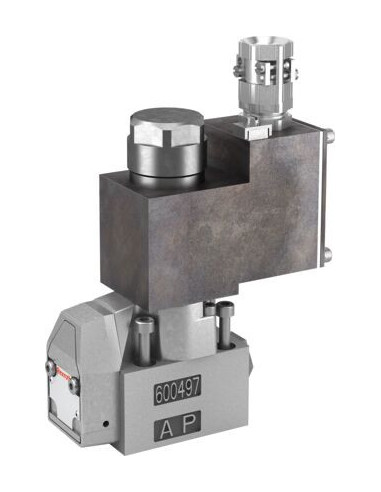

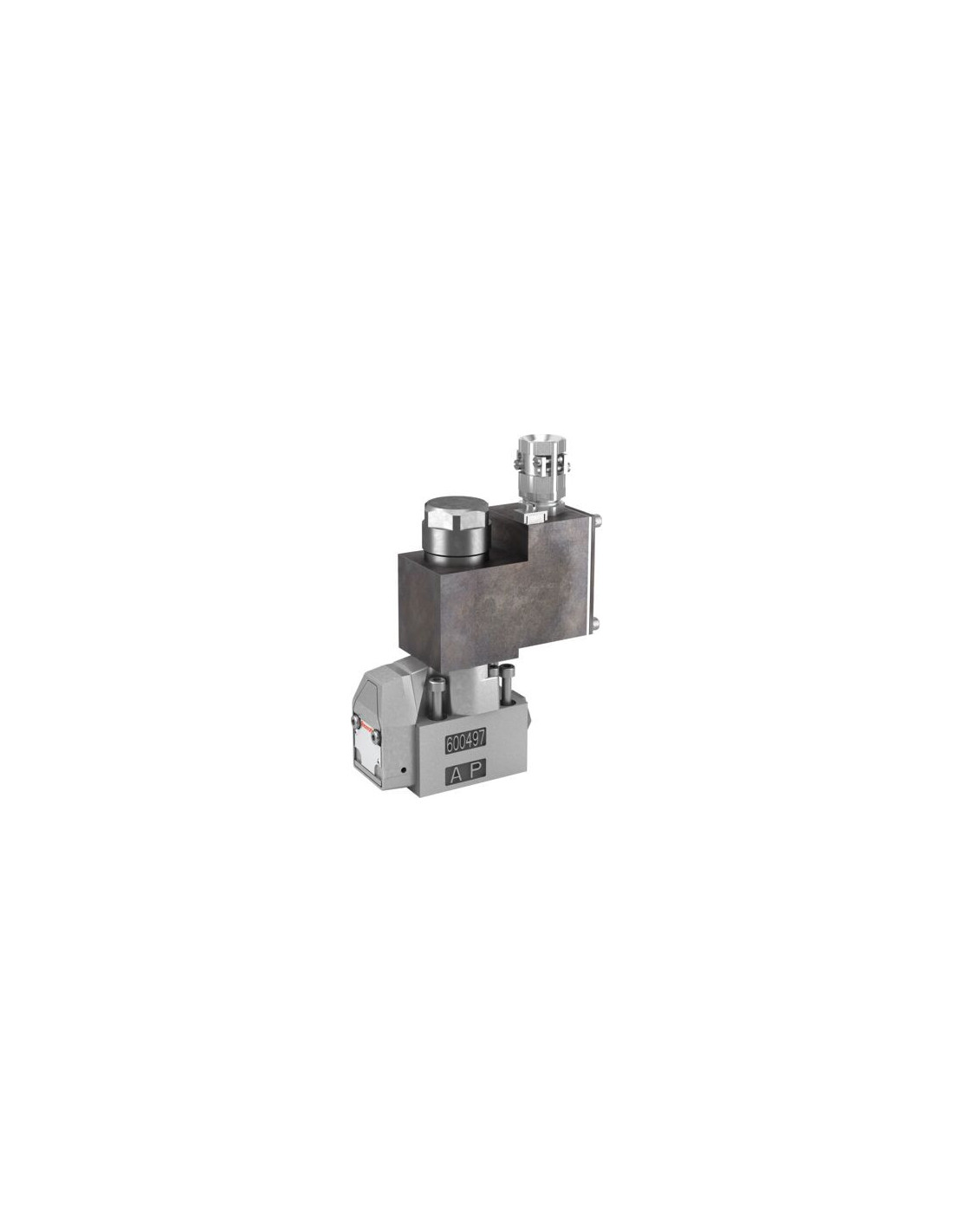

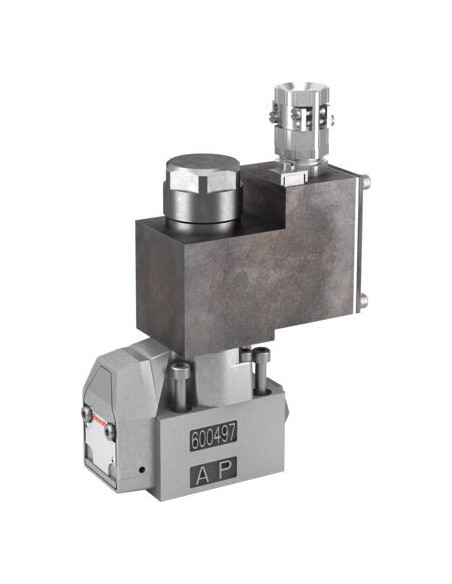

Gniazdowy zawór kierunkowy M-3SEW6C3X/420MG110XEZ2/V – wydajne sterowanie przepływem hydraulicznym
Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW6C3X/420MG110XEZ2/V to wysokiej klasy przemysłowe urządzenie przeznaczone do niezawodnego sterowania kierunkiem przepływu oleju hydraulicznego w instalacjach o dużych wymaganiach dotyczących mocy i ciśnienia. Zawór został zaprojektowany do montażu na płycie zgodnie ze standardem ISO 4401-03-02-0-05, co umożliwia łatwą integrację z typowymi systemami hydraulicznymi.
Zalety zaworu gniazdowego M-3SEW6C3X/420MG110XEZ2/V
- Wysokie ciśnienie robocze – maksymalne ciśnienie do 420 bar zapewnia bezpieczeństwo i niezawodność także w zaawansowanych zastosowaniach przemysłowych.
- Bezpośrednie sterowanie elektromagnetyczne – gwarantuje szybkie i precyzyjne działanie nawet w przypadku długich okresów przestoju pod ciśnieniem.
- Wysoka wydajność – maksymalne natężenie przepływu do 25 l/min pozwala na efektywne zarządzanie przepływem medium hydraulicznego.
- Odporność na różne typy cieczy hydraulicznych – kompatybilność z szeroką gamą płynów, takich jak HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
- Wytrzymała konstrukcja – zastosowanie wysokiej jakości materiałów oraz uszczelnień FKM przekłada się na długą żywotność oraz bezpieczeństwo pracy.
- Prosta integracja elektryczna – możliwość podłączenia przez złącze śrubowe przewodów (2-biegunowy zacisk) ułatwia montaż i serwis.
Typowe zastosowania zaworu kierunkowego M-3SEW6C3X/420MG110XEZ2/V
Zawory kierunkowe tego typu są wykorzystywane głównie w systemach hydraulicznych maszyn przemysłowych, prasach hydraulicznych, w aplikacjach automatyki przemysłowej oraz w układach transportu i przetwórstwa. Ich najważniejsze zadania to zmiana kierunku przepływu czynnika roboczego, zabezpieczanie obiegów przed niekontrolowanymi wyciekami oraz szybka i bezpieczna obsługa w warunkach wymagających wysokiego ciśnienia i natężenia przepływu.
Gniazdowy zawór kierunkowy M-3SEW6C3X/420MG110XEZ2/V sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów hydraulicznych. Dzięki swojej konstrukcji zapewnia niezawodne działanie nawet podczas długotrwałej pracy oraz w warunkach przestoju pod ciśnieniem.
- Sterowanie przepływem oleju hydraulicznego zgodnie z symbolem hydraulicznym C.
- Bezpieczne użytkowanie w warunkach przemysłowych.
- Obsługa urządzeń w trudnych warunkach eksploatacyjnych.
Charakterystyka techniczna i zgodność
Zawór spełnia wymogi CE zgodnie z dyrektywami 2014/35/EU (dyrektywa niskonapięciowa) oraz 2014/34/EU (ATEX – ochrona przeciwwybuchowa), co potwierdza możliwość stosowania także w szczególnych aplikacjach przemysłowych wymagających podwyższonego poziomu bezpieczeństwa.
