Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.1 |

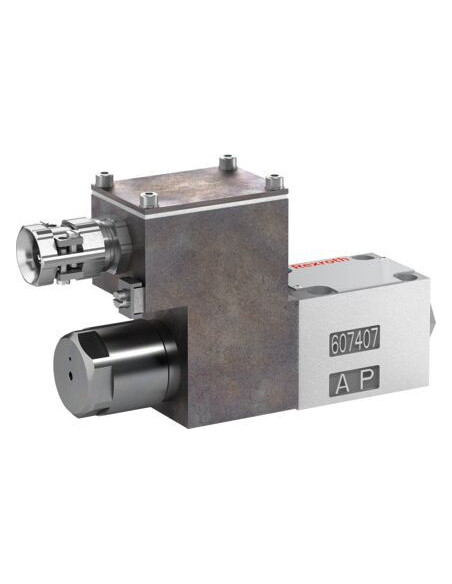

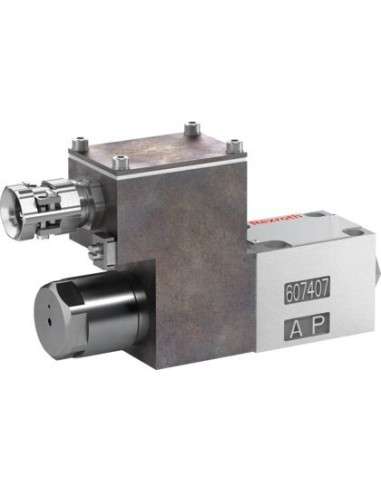

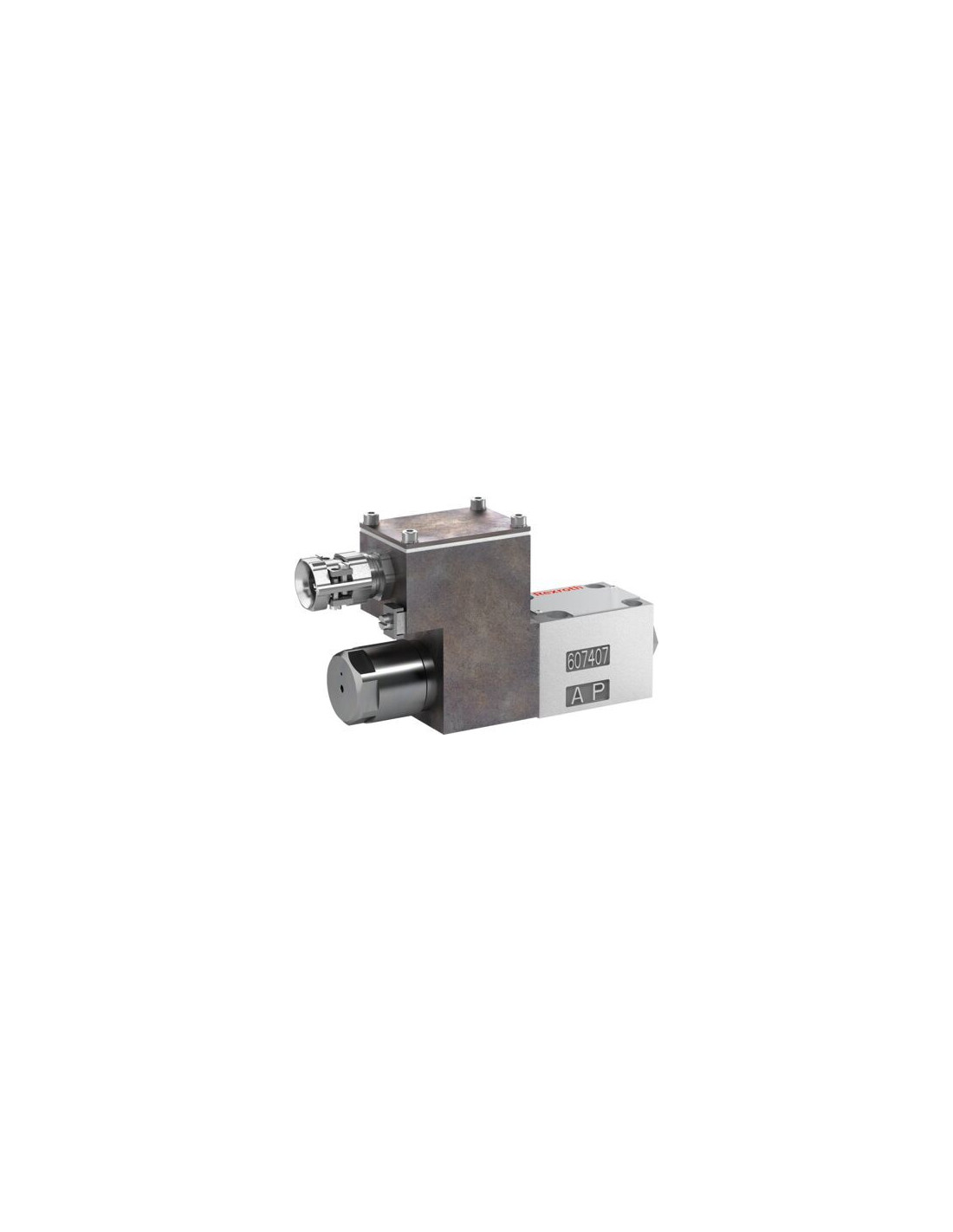

Gniazdowy grzybkowy zawór kierunkowy M-3SED6CK1X/350CG24N9XEZ2/B15V - Kod produktu R901235075
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG24N9XEZ2/B15V firmy Rexroth to precyzyjne rozwiązanie przeznaczone do układów hydraulicznych, wymagających niezawodnej zmiany kierunku przepływu oleju pod wysokim ciśnieniem roboczym do 350 bar. Dzięki swoim parametrom oraz wytrzymałej konstrukcji, zawór ten znajduje szerokie zastosowanie w przemyśle ciężkim, maszynach produkcyjnych, automatyce przemysłowej, jak również w zaawansowanych układach hydraulicznych, gdzie liczy się niezawodność działania oraz bezpieczeństwo eksploatacji.
Zalety zaworu gniazdowego grzybkowego Rexroth
- Bezpośrednie działanie – zapewnia szybkie i niezawodne przełączenie kierunku przepływu medium hydraulicznego, nawet podczas długotrwałej pracy pod dużym ciśnieniem.
- Bezpieczeństwo i trwałość – zawór skutecznie utrzymuje szczelność oraz stabilność działania, gwarantując pewność funkcjonowania także po długich przestojach.
- Wysoka odporność na zmienne warunki pracy dzięki zastosowaniu wysokiej jakości uszczelnień typu FKM oraz kompatybilności z wieloma rodzajami płynów hydraulicznych.
- Elektromagnetyczne sterowanie – umożliwia łatwą automatyzację procesu sterowania, co jest niezbędne w nowoczesnych liniach produkcyjnych.
- Montaż na płycie zgodnie z normą ISO 4401, zapewniającą łatwość integracji z istniejącymi instalacjami hydraulicznymi.
Typowe zastosowania i możliwości wykorzystania zaworu grzybkowego
Zawór kierunkowy Rexroth jest przystosowany do pracy w zautomatyzowanych systemach hydraulicznych, gdzie wymagane jest szybkie i precyzyjne sterowanie ruchem elementów wykonawczych. Doskonale sprawdza się w:
- prefabrykatach i stanowiskach zrobotyzowanych w przemyśle samochodowym,
- układach pras hydraulicznych oraz obrabiarek CNC,
- maszynach do obróbki tworzyw sztucznych,
- instalacjach hydraulicznych wykorzystywanych w hutnictwie,
- nowoczesnych liniach produkcyjnych wymagających bezawaryjnej pracy siłowników i silników hydraulicznych pod dużym obciążeniem.
Główne cechy konstrukcyjne zaworu
Dzięki zastosowaniu trzech przyłączy oraz dwóch pozycji suwaka, zawór umożliwia efektywne sterowanie kierunkiem przepływu cieczy roboczej w układzie. Napięcie zasilania 24 VDC pozwala na szeroką integrację w systemach zasilanych napięciem stałym, natomiast połączenie elektryczne za pośrednictwem złącza śrubowego gwarantuje stabilność kontaktu i bezpieczeństwo użytkowania.
Spełnienie normy ATEX 2014/34/UE (zgodność CE) otwiera możliwość stosowania zaworu także w strefach zagrożonych wybuchem, gdzie szczególnie liczy się bezpieczeństwo eksploatacji.
Wysoka jakość wykonania oraz niezawodność, potwierdzona renomą producenta Rexroth, czynią prezentowany zawór idealnym wyborem do wymagających zastosowań przemysłowych.
