Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.62 |

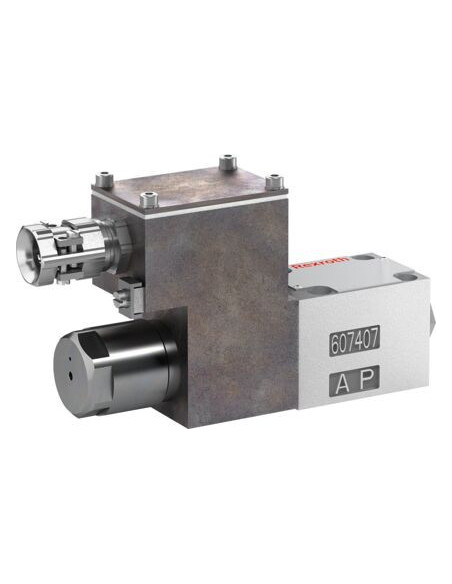

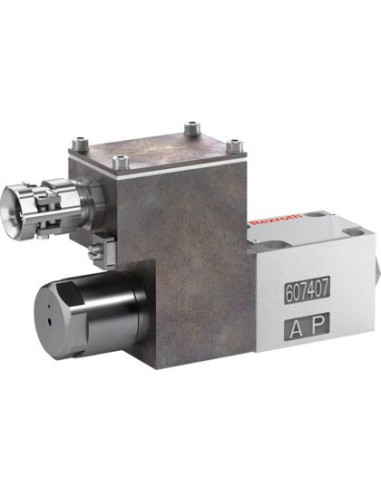

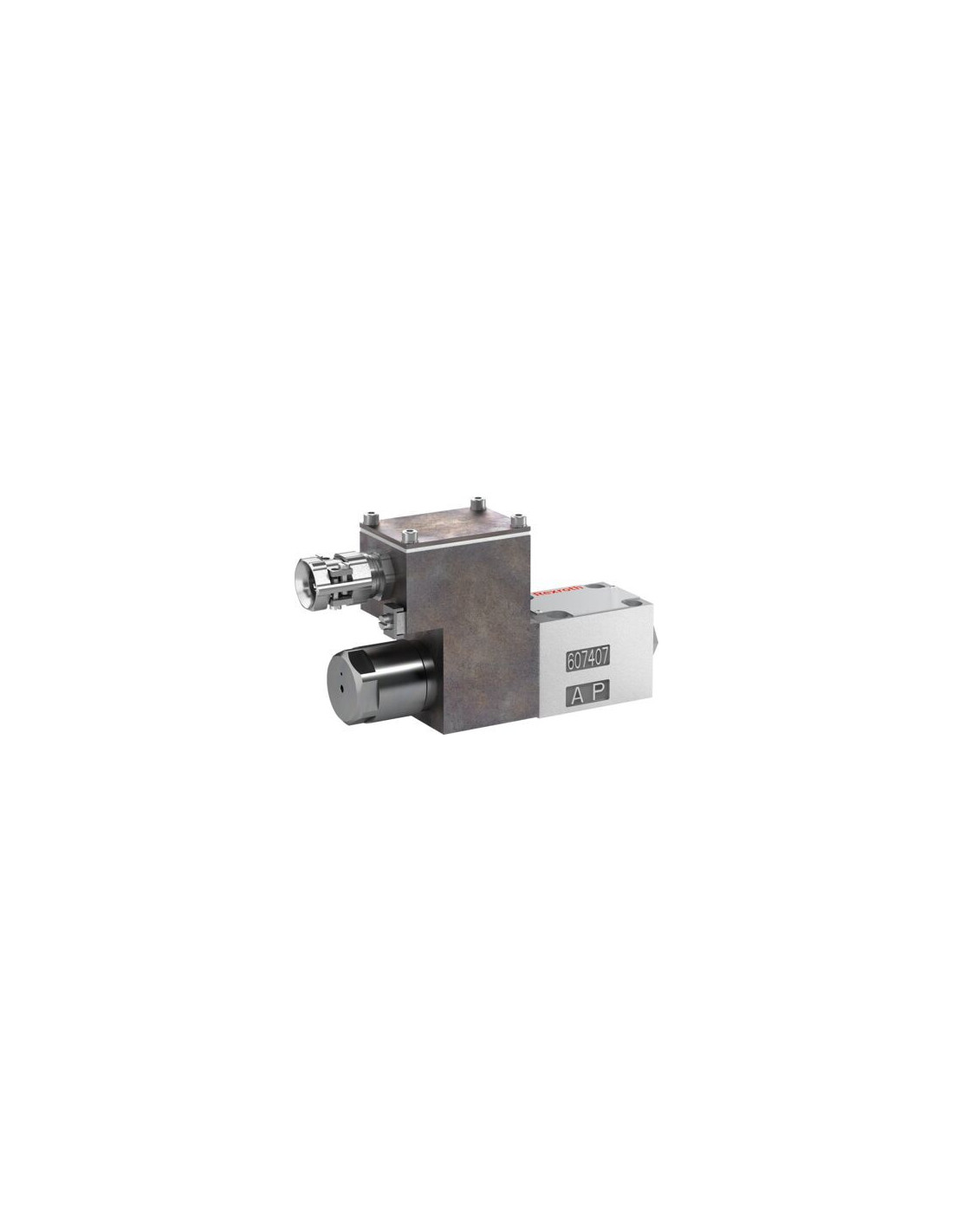

Gniazdowy (Grzybkowy) Zawór Kierunkowy M-3SED6CK1X/350CG24N9XEZ2/B12V – Zastosowanie i Zalety
Gniazdowy zawór kierunkowy o kodzie produktu R901300323 to niezawodny element układów hydrauliki siłowej, przeznaczony do pracy w przemysłowych instalacjach o wysokim zakresie mocy. Umożliwia precyzyjną zmianę kierunku przepływu cieczy hydraulicznej zgodnie z wymaganym symbolem hydraulicznym, co przekłada się na efektywne zarządzanie energią w różnorodnych maszynach i urządzeniach.
Najważniejsze cechy zaworu kierunkowego hydraulicznego
- Konstrukcja gniazdowa (grzybkowa) zapewnia szczelność oraz wysoką odporność na zużycie nawet w warunkach intensywnej eksploatacji.
- Sterowanie elektromagnetyczne umożliwia łatwą i szybką reakcję na sygnał sterujący, co znacząco wpływa na efektywność pracy całego układu.
- Bezproblemowe działanie przy długotrwałym utrzymaniu pod ciśnieniem – zawór gwarantuje bezpieczeństwo oraz powtarzalność działania nawet w przypadku długich przestojów.
- Montaż na płycie według normy ISO 4401-03-02-0-05 pozwala na łatwą integrację z istniejącymi systemami hydraulicznymi.
- Dwupozycyjny suwak i trzy przyłącza sprawiają, że zawór jest uniwersalnym rozwiązaniem dla szerokiego zakresu zastosowań.
- Praca przy wysokim ciśnieniu roboczym – maksymalnie do 350 bar.
- Maksymalne natężenie przepływu wynosi 25 l/min, co pozwala na efektywne działanie w średnich oraz większych instalacjach.
Typowe zastosowania zaworu M-3SED6CK1X/350CG24N9XEZ2/B12V
Zawory kierunkowe gniazdowe tego typu są szeroko wykorzystywane w:
- maszynach przemysłowych – linie produkcyjne, prasy, roboty przemysłowe, systemy transportu wewnętrznego,
- hydraulice siłowej – przekierowanie przepływu w układach podnośników, siłowników oraz innych urządzeń wykonawczych,
- systemach automatyki – precyzyjne sterowanie ruchem elementów wykonawczych,
- branży rolniczej i budowlanej – napęd oraz sterowanie osprzętem maszyn roboczych i rolniczych.
Kompatybilność i parametry pracy – przewagi techniczne
Oferowany zawór gniazdowy obsługuje szeroki zakres mediów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR), co umożliwia bezproblemową pracę w różnych środowiskach przemysłowych. Dzięki zastosowaniu uszczelnienia FKM zawór charakteryzuje się zwiększoną odpornością chemiczną i długą żywotnością nawet przy częstej zmianie parametrów pracy.
Bezpieczeństwo i zgodność
Produkt spełnia wymagania dyrektywy ATEX 2014/34/UE oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo stosowania w instalacjach pracujących w strefach zagrożonych wybuchem. Złącze śrubowe przewodów z dwubiegunowym zaciskiem umożliwia łatwe podłączenie do zasilania.
Wybór gniazdowego zaworu kierunkowego M-3SED6CK1X/350CG24N9XEZ2/B12V to gwarancja niezawodnego sterowania przepływem w każdym nowoczesnym układzie hydraulicznym.
