Wielkość nominalna 6, , Symbol U, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol U |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 110 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE - Niederspannungsrichtlinie 2014/35/EUCE - Explosionsschutzrichtlinie 2014/34/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.21 |

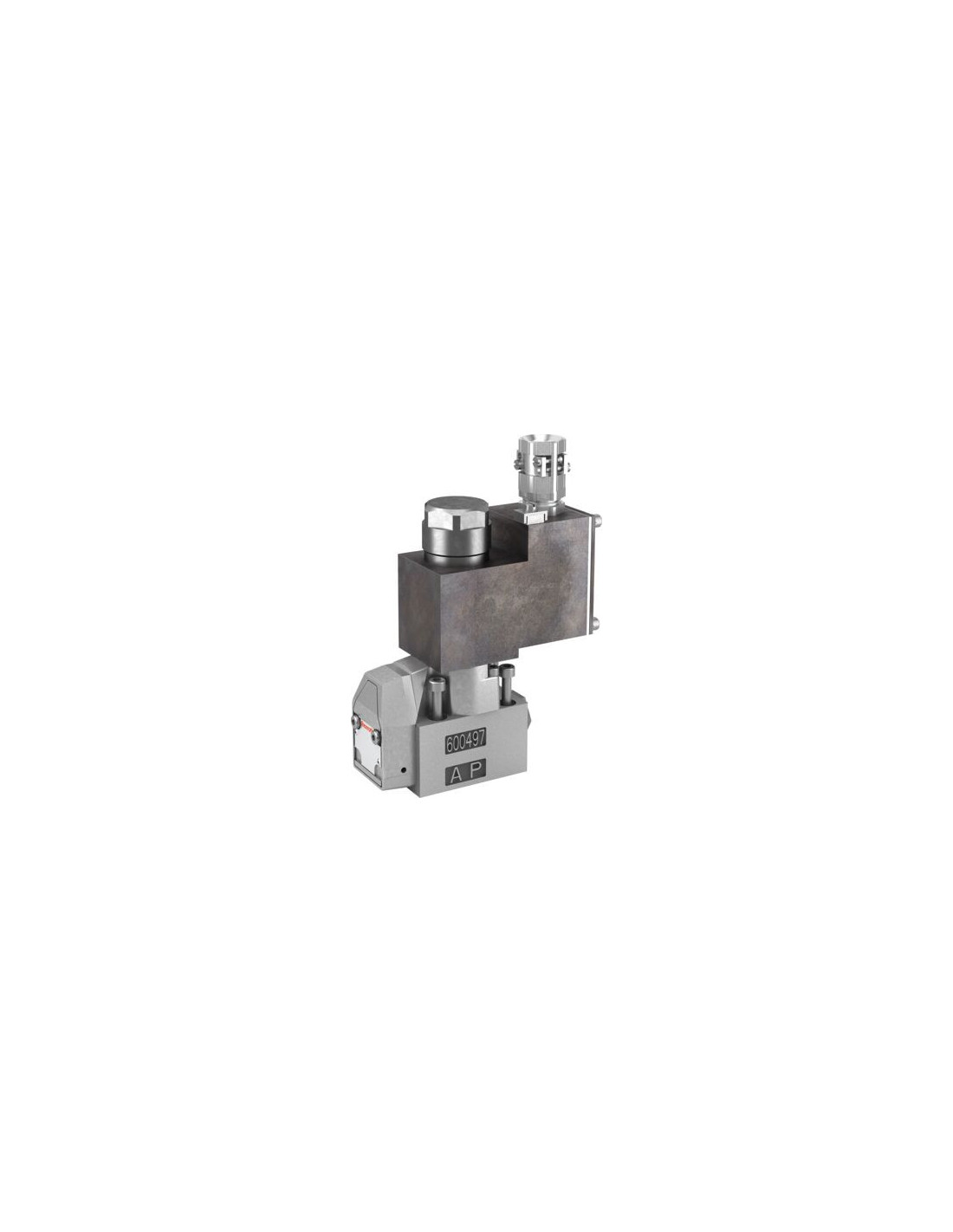

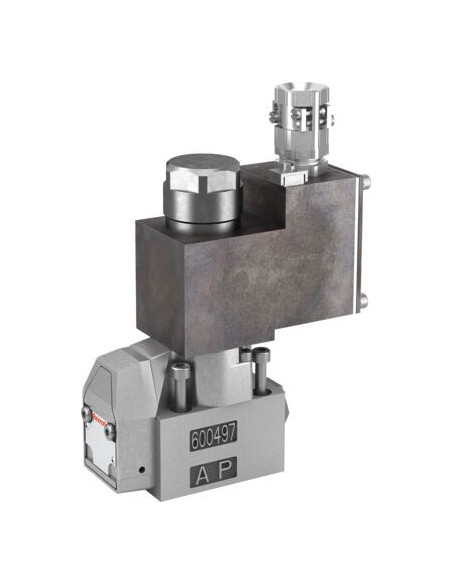

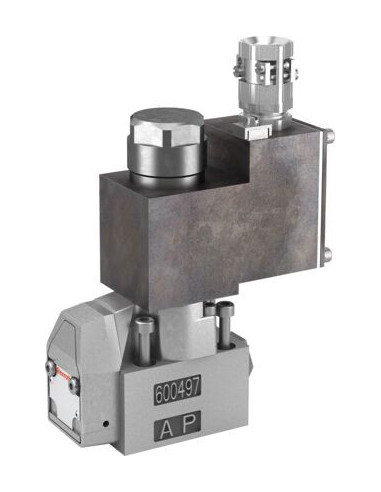

Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW6U3X/420MG110N9XEZ2/B12 – zawór hydrauliczny o wysokiej niezawodności
Gniazdowy zawór kierunkowy M-3SEW6U3X/420MG110N9XEZ2/B12 o kodzie produktu R901211824 to wysoce specjalistyczny komponent dedykowany układom hydraulicznym, które wymagają precyzyjnej kontroli przepływu oleju. Jego zastosowanie znajduje się przede wszystkim w instalacjach przemysłowych oraz maszynach, gdzie kluczowe znaczenie ma stabilność działania oraz możliwość bezpiecznego zatrzymania pracy nawet pod ciśnieniem przez dłuższy czas.
Zalety gniazdowego zaworu kierunkowego – pewność działania w wymagających warunkach
Ten model (symbol U) wyróżnia się bezpośrednim sterowaniem elektromagnetycznym, które gwarantuje natychmiastową reakcję oraz niezawodność działania, nawet przy częstych cyklach przełączania. Dzięki konstrukcji gniazdowej oraz zastosowaniu szczelnych uszczelnień NBR, urządzenie zapewnia wysoki poziom bezpieczeństwa eksploatacji oraz minimalizuje ryzyko wycieków hydraulicznych.
- Wysoka maksymalna odporność ciśnieniowa – nawet do 420 bar
- Przepływ do 25 l/min – dedykowany do systemów średniej mocy
- Bezpieczne działanie nawet podczas długich przestojów pod ciśnieniem
- Uniwersalne zastosowanie dzięki możliwości pracy z różnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD)
Zastosowanie elektromagnetycznego zaworu kierunkowego w systemach hydraulicznych
Zawór M-3SEW6U3X/420MG110N9XEZ2/B12 jest przeznaczony do precyzyjnej zmiany kierunku przepływu oleju hydraulicznego zgodnie z dedykowanym symbolem hydraulicznym (symbol U). Montaż na płycie (według standardu ISO 4401-03-02-0-05) czyni go kompatybilnym z większością systemów hydraulicznych stosowanych w maszynach produkcyjnych, urządzeniach transportowych, liniach produkcyjnych, prasach oraz w innych aplikacjach wymagających niezawodnej kontroli medium pod wysokim ciśnieniem.
Bezpieczna i wydajna praca – parametry techniczne idealne do przemysłu
Konstrukcja zaworu przewiduje dwuprzewodowe elektryczne sterowanie poprzez skrzynkę zaciskową, co zapewnia łatwość integracji z istniejącą instalacją. Urządzenie spełnia wymagania wszystkich kluczowych norm bezpieczeństwa (m.in. CE – Dyrektywa Niskonapięciowa 2014/35/EU oraz ATEX 2014/34/EU). Niewielka masa (3,21 kg) pozwala na wygodną obsługę oraz montaż, nawet w ograniczonej przestrzeni.
Typowe zastosowania zaworów hydraulicznych
- Automatyzacja linii produkcyjnych i sterowanie napędami hydraulicznymi
- Prasy hydrauliczne i maszyny do formowania
- Systemy podnoszenia i opuszczania (np. podnośniki, windy towarowe)
- Hydraulika siłowa w maszynach mobilnych i stacjonarnych
- Zabezpieczanie układów hydraulicznych podczas przestojów technologicznych
Gniazdowy zawór kierunkowy o nominale 6, ze sterowaniem elektromagnetycznym 110 VDC, to solidne i sprawdzone rozwiązanie do różnorodnych układów hydraulicznych, w których liczy się niezawodność, bezpieczeństwo i precyzja działania.
