Wielkość nominalna 10, , Symbol D, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | M-.SEW10..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.73 |

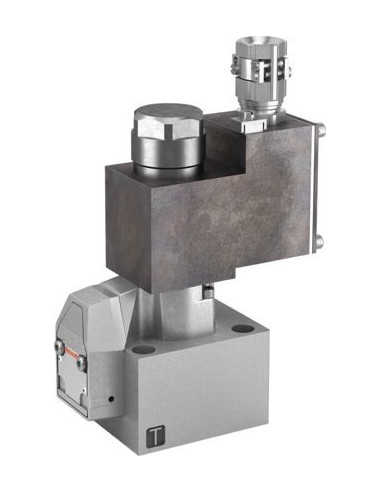

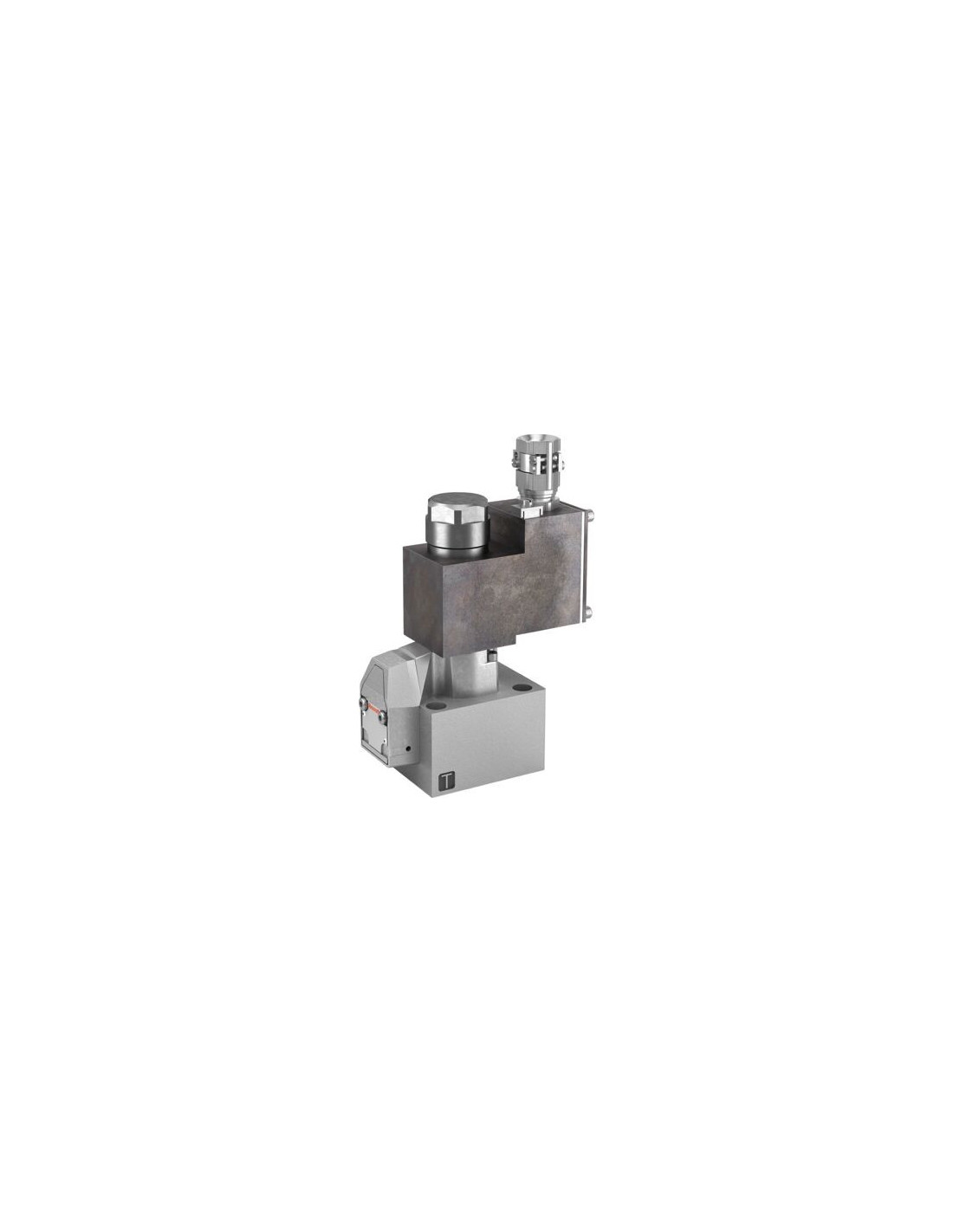

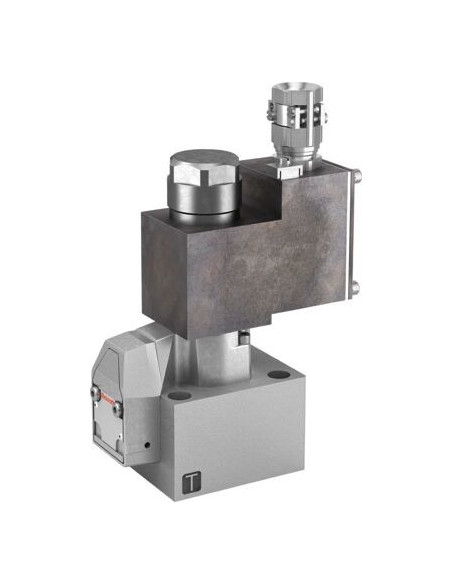

Gniazdowy zawór kierunkowy M-4SEW10D1X/420MG24N9XEZ2 – profesjonalne rozwiązanie do hydrauliki siłowej
Gniazdowy (grzybkowy) zawór kierunkowy o kodzie produktu R901132896 to innowacyjne urządzenie przeznaczone do sterowania przepływem cieczy hydraulicznych w aplikacjach przemysłowych. Dzięki solidnej, kompaktowej konstrukcji i wysokiej niezawodności, zawór ten znajduje zastosowanie wszędzie tam, gdzie liczy się precyzyjne i bezpieczne kierowanie mediami hydraulicznymi.
Zawór kierunkowy gniazdowy – główne zalety i cechy konstrukcyjne
- Bezpośrednie działanie – zapewnia szybkie przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym.
- Elektromagnetyczne sterowanie – umożliwia wygodne i bezpieczne zarządzanie pracą zaworu, nawet podczas długotrwałego postoju pod ciśnieniem.
- Odporność na wysokie ciśnienie robocze – przystosowany do pracy przy ciśnieniu aż do 420 bar, co pozwala na zastosowanie w instalacjach o wysokich wymaganiach wydajnościowych.
- Montaż na płycie zgodnie z normą ISO 4401-05-04-0-05 – standardowe przyłącze umożliwia łatwą integrację z istniejącymi układami hydraulicznymi.
- Dwupozycyjny suwak (symbol D) – precyzyjna regulacja oraz niezawodność przełączania między dwoma pozycjami roboczymi.
- Wytrzymała konstrukcja mechaniczna – masa wynosząca 3,73 kg oraz obudowa odporna na trudne warunki przemysłowe.
Możliwości zastosowania zaworu kierunkowego hydraulicznego
Zawór gniazdowy M-4SEW10D1X/420MG24N9XEZ2 dedykowany jest do układów hydrauliki siłowej, gdzie wymagana jest niezawodna zmiana kierunku przepływu oleju hydraulicznego. Typowe zastosowania obejmują:
- Maszyny przemysłowe i produkcyjne
- Prasy hydrauliczne
- Stanowiska testowe i badawcze
- Układy sterowania napędem hydraulicznym
- Robotyka i automatyka przemysłowa
- Systemy hydrauliki mobilnej i pojazdy specjalistyczne
Wytrzymałość i niezawodność pracy w trudnych warunkach
Urządzenie przystosowane jest do pracy z wieloma typami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD) oraz uszczelnieniami NBR, co zapewnia stabilną i długotrwałą pracę nawet w wymagających środowiskach przemysłowych.
Gniazdowy zawór kierunkowy M-4SEW10D1X/420MG24N9XEZ2 gwarantuje wysoką efektywność pracy urządzeń oraz bezpieczeństwo obsługi, co potwierdza zgodność z dyrektywą ATEX 2014/34/UE (CE). Standardowe elektryczne przyłącze śrubowe z 2-biegunowym zaciskiem ułatwia montaż i konserwację. Dzięki tym właściwościom jest to idealne rozwiązanie dla profesjonalnych systemów hydraulicznych.
