Wielkość nominalna 6, , Symbol U, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol U |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.2 |

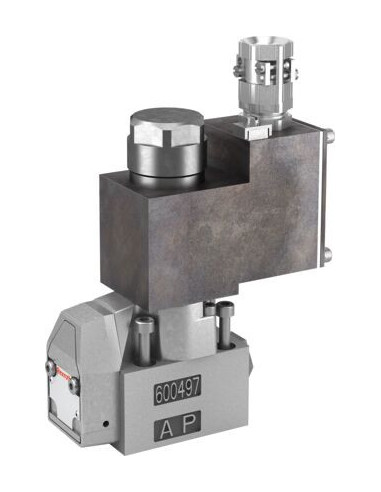

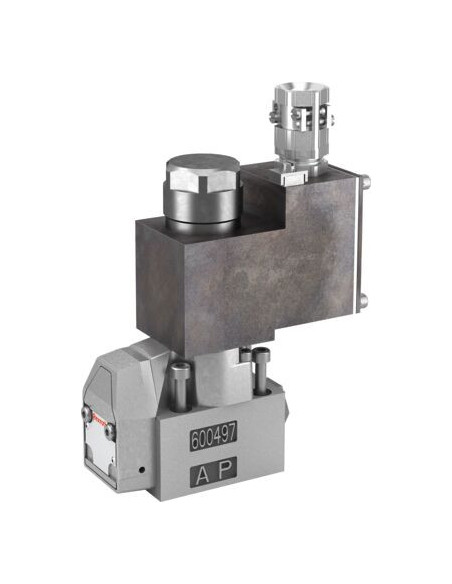

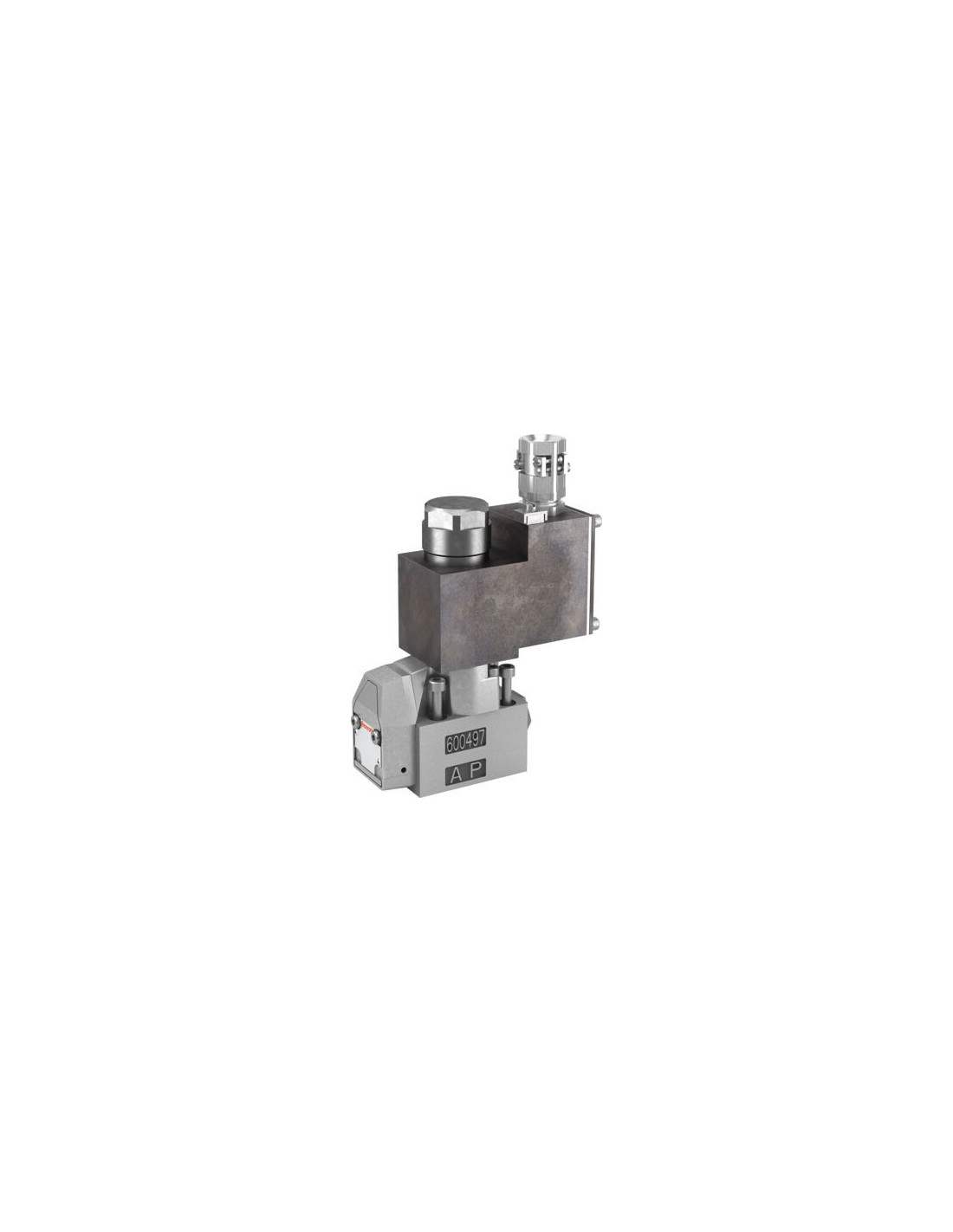

Gniazdowy zawór kierunkowy M-3SEW6U3X/420MG24N9XEZ2/V – precyzyjna kontrola przepływu hydraulicznego
Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW6U3X/420MG24N9XEZ2/V to specjalistyczne urządzenie hydrauliczne, które służy do niezawodnej zmiany kierunku przepływu oleju w instalacjach przemysłowych. Dzięki zastosowaniu technologii bezpośredniego działania oraz elektromagnetycznego sterowania, zawór zapewnia wysoką precyzję pracy i bezpieczeństwo użytkowania, nawet podczas długotrwałej pracy pod ciśnieniem.
Kluczowe zalety i zastosowania zaworu grzybkowego
- Wysoka odporność na ciśnienie – maksymalne ciśnienie robocze sięgające 420 bar czyni go doskonałym wyborem do pracy w wymagających układach hydraulicznych.
- Uniwersalność montażu – standard ISO 4401-03-02-0-05 pozwala na łatwą integrację z większością istniejących instalacji przemysłowych.
- Bezpieczna eksploatacja – konstrukcja umożliwia długotrwałe działanie przy zachowaniu szczelności oraz bezpiecznej pracy pod ciśnieniem.
- Elektromagnetyczne sterowanie – szybka i precyzyjna zmiana pozycji zaworu pozwala na automatyzację procesów przemysłowych.
- Kompatybilność z różnymi rodzajami płynów hydraulicznych – obsługa cieczy HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU i HFDR zwiększa zakres zastosowań w różnych środowiskach pracy.
Typowe zastosowania zaworu kierunkowego M-3SEW6U3X/420MG24N9XEZ2/V
Zawór gniazdowy o wielkości nominalnej 6 znajduje szerokie zastosowanie w automatyce przemysłowej, hydraulice siłowej oraz układach sterowania maszyn i urządzeń. Jest często wybierany do rozwiązań wymagających niezawodności oraz precyzyjnej kontroli przepływu medium. Sprawdza się w maszynach budowlanych, urządzeniach produkcyjnych, liniach montażowych, a także w aplikacjach, w których wymagane są częste zmiany kierunku przepływu oleju hydraulicznego.
Najważniejsze cechy konstrukcyjne i użytkowe
- Napięcie zasilania 24 VDC – bezpieczne i powszechnie stosowane napięcie zasilające w przemysłowych układach sterowania.
- Złącze śrubowe przewodów – solidne i bezpieczne podłączenie elektryczne.
- Dwupozycyjny suwak – umożliwia szybkie przełączanie między dwoma stanami roboczymi, co ułatwia sterowanie przepływem.
- Uszczelnienie FKM – zwiększona odporność chemiczna i trwałość zaworu.
- Certyfikacja ATEX – możliwość pracy w strefach zagrożonych wybuchem, zgodnie z dyrektywą 2014/34/UE.
Zamontowanie gniazdowego zaworu kierunkowego M-3SEW6U3X/420MG24N9XEZ2/V podnosi efektywność, bezpieczeństwo oraz precyzję pracy każdego systemu hydraulicznego – zarówno w zastosowaniach przemysłowych, jak i w wymagających aplikacjach specjalistycznych.
