Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 110 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE - Niederspannungsrichtlinie 2014/35/EUCE - Explosionsschutzrichtlinie 2014/34/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.9 |

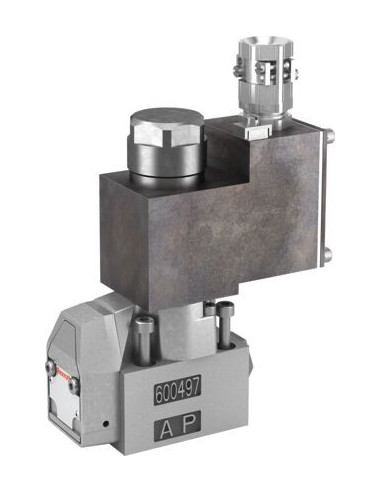

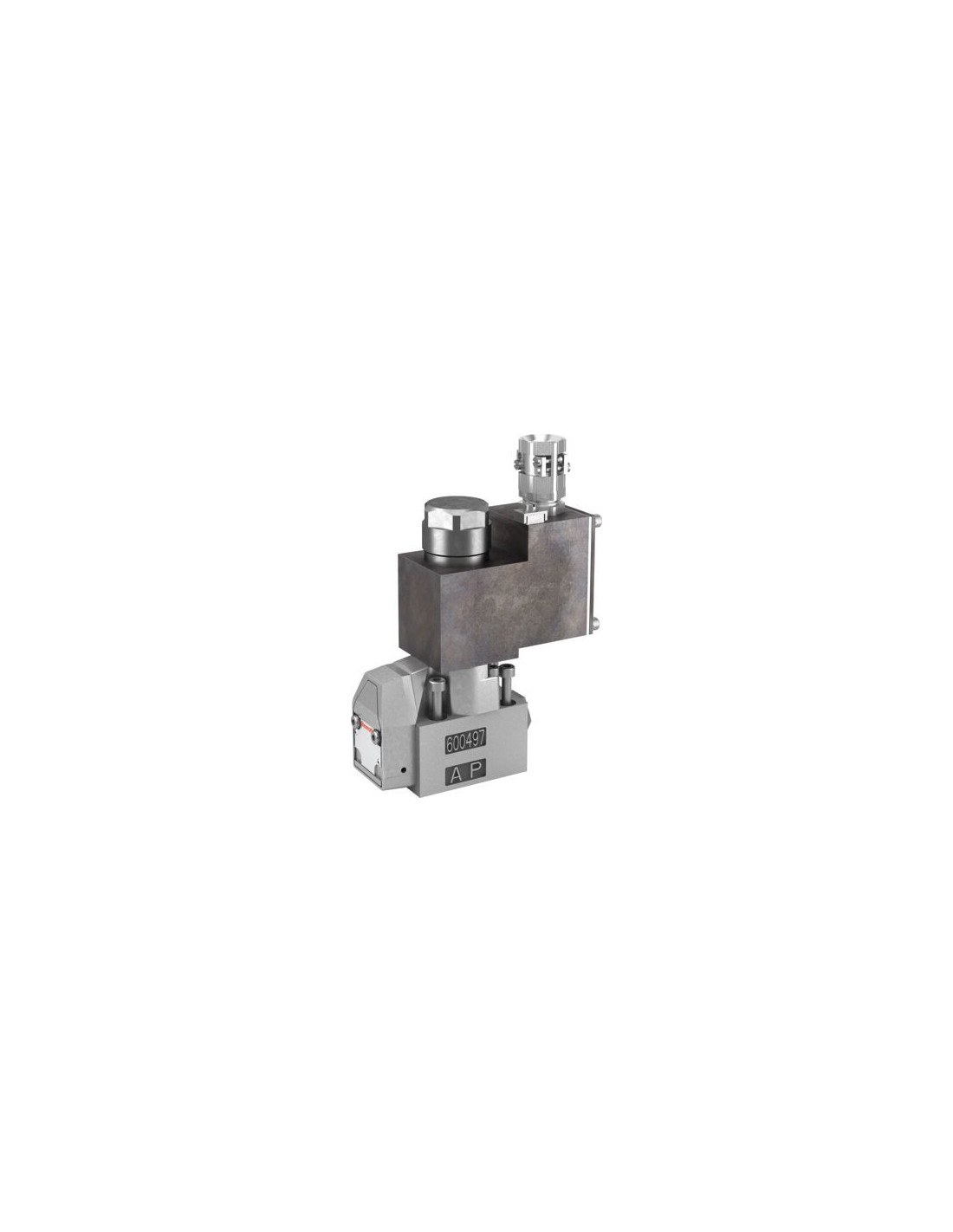

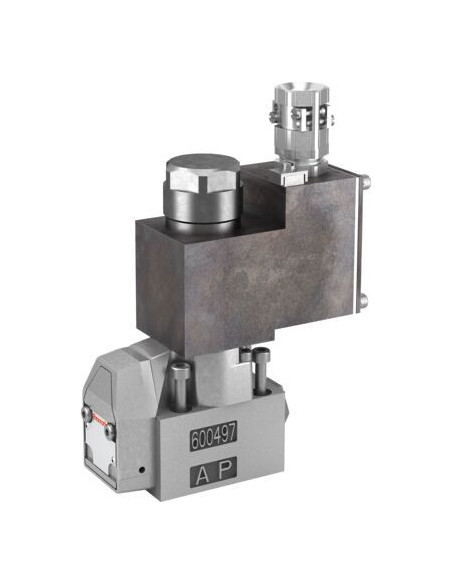

Gniazdowy (grzybkowy) zawór kierunkowy M-4SEW6D3X/420MG110XEZ2 – precyzyjna kontrola przepływu hydraulicznego
Gniazdowy zawór kierunkowy typu M-4SEW6D3X/420MG110XEZ2, kod produktu R901339725, to zaawansowany komponent stosowany w nowoczesnych systemach hydraulicznych. Jego zadaniem jest precyzyjna i niezawodna zmiana kierunku przepływu oleju hydraulicznego w układach o wysokich obciążeniach. Dzięki swojej budowie oraz bezpośredniemu działaniu umożliwia bezpieczne sterowanie nawet podczas długotrwałych przestojów pod pełnym ciśnieniem.
Zastosowania i możliwości wykorzystania zaworu kierunkowego gniazdowego
Urządzenie idealnie sprawdza się w instalacjach przemysłowych wymagających dużej niezawodności i wytrzymałości, takich jak linie produkcyjne, maszyny budowlane, systemy automatyki czy urządzenia do obróbki metali. Wysokie ciśnienie robocze oraz odporność na długotrwałe obciążenia sprawiają, że zawór znajduje zastosowanie w wymagających warunkach przemysłowych.
- Automatyka przemysłowa – precyzyjne sterowanie siłownikami hydraulicznymi.
- Maszyny i urządzenia budowlane – niezawodność nawet przy długotrwałej pracy pod ciśnieniem.
- Systemy hydrauliki siłowej – skuteczne przełączanie kierunku przepływu medium roboczego.
- Technologia obróbki metali – stabilne działanie w trudnych warunkach środowiskowych.
Zalety gniazdowego zaworu kierunkowego M-4SEW6D3X/420MG110XEZ2
- Bezpośrednie sterowanie elektromagnetyczne – szybka reakcja na sygnał sterujący.
- Montaż na płycie zgodnie z normą ISO 4401.
- Wysoka szczelność dzięki uszczelnieniom NBR.
- Odporność na szeroką gamę cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD).
- Kompaktowe wymiary – łatwa integracja z istniejącymi systemami.
- Certyfikaty zgodności CE (w zakresie dyrektyw niskonapięciowej i ATEX).
Charakterystyka techniczna i konstrukcyjna
Zawór gniazdowy M-4SEW6D3X/420MG110XEZ2 to konstrukcja oparta na nominalnej wielkości korpusu 6, z czterema przyłączami i dwoma pozycjami suwaka. Wariant elektromagnetyczny zapewnia zarówno wygodę sterowania, jak i wysoki poziom bezpieczeństwa. Instalacja urządzenia realizowana jest poprzez montaż na płycie, co dodatkowo ułatwia integrację z typowymi systemami hydraulicznymi w branży.
Produkt został zaprojektowany do pracy z różnorodnymi olejami hydraulicznymi oraz wyposażony w solidne złącze śrubowe przewodów, umożliwiające łatwe i bezpieczne podłączenie do instalacji elektrycznej. Masa urządzenia wynosząca 3,9 kg czyni je wytrzymałym i stabilnym komponentem każdego systemu hydraulicznego.
