Dostępny
Wielkość nominalna 6, Symbol C, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.S.6,10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | - |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.48 |

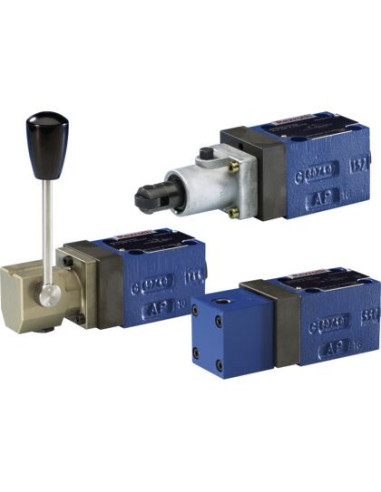

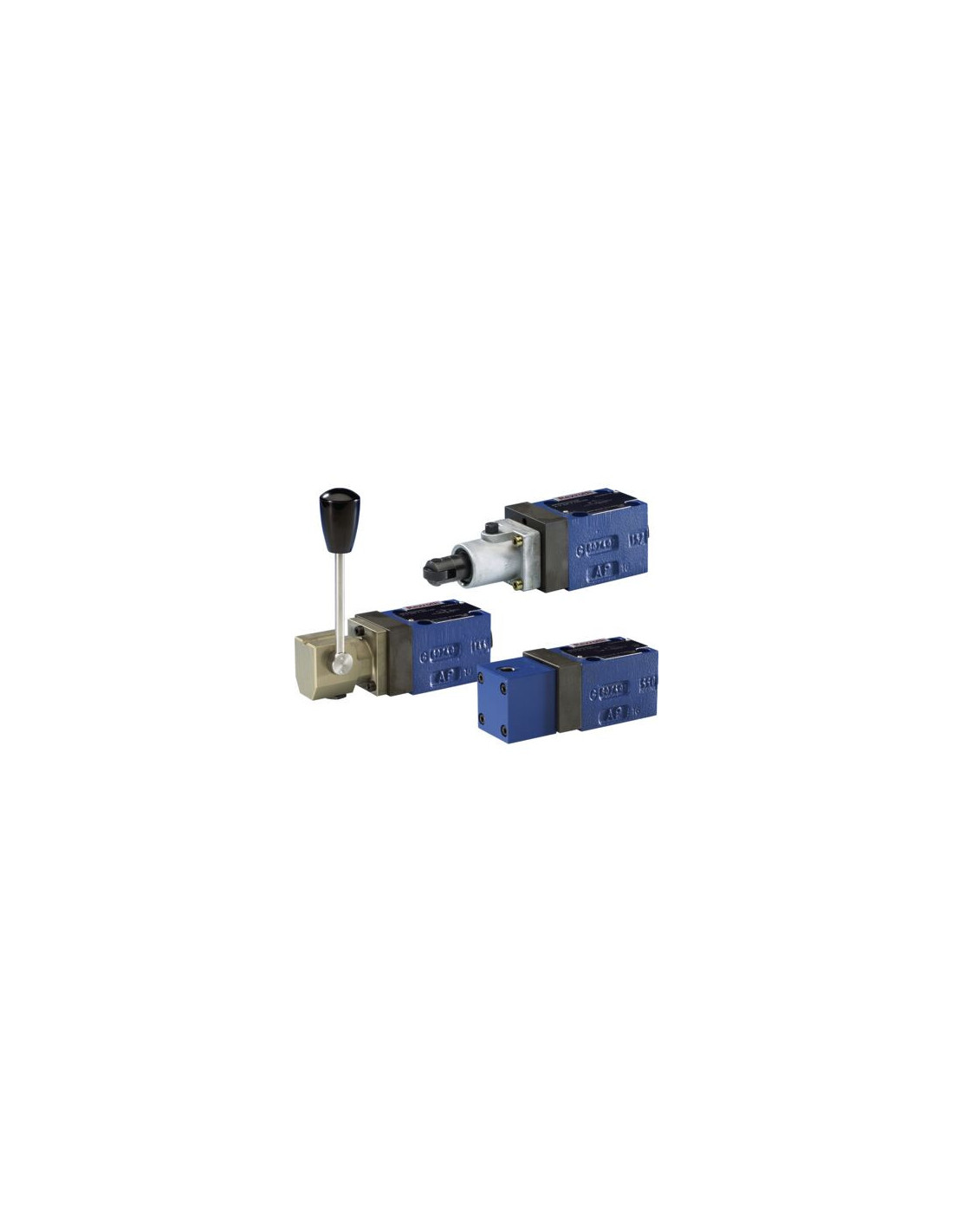

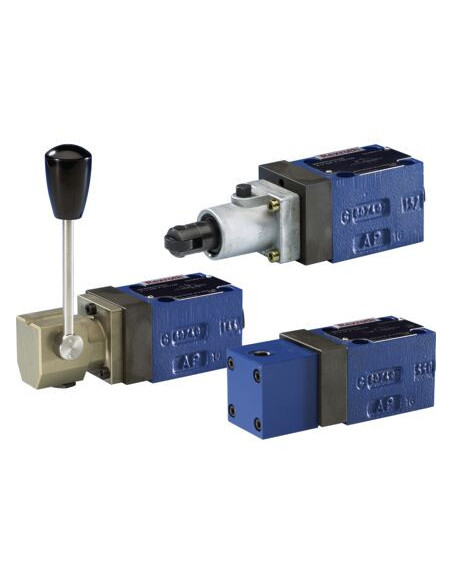

Gniazdowy (grzybkowy) zawór kierunkowy hydrauliczny M-3SH6C3X/420/B15 – profesjonalne rozwiązania dla układów hydrauliki
Gniazdowy (grzybkowy) zawór kierunkowy M-3SH6C3X/420/B15 to zaawansowany element wykorzystywany w nowoczesnych instalacjach hydrauliki siłowej. Dedykowany do pracy w wysokich zakresach mocy oraz dużych ciśnieniach, znajduje zastosowanie w wielu gałęziach przemysłu, gdzie kluczowe znaczenie ma niezawodne i szybkie przełączanie kierunku przepływu medium.
Zastosowanie zaworów gniazdowych hydraulicznych
Zawory gniazdowe hydrauliczne stosowane są przede wszystkim w:
- Układach sterowania maszyn przemysłowych
- Systemach hydrauliki mobilnej (maszyny budowlane, rolnicze, sprzęt komunalny)
- Instalacjach technologicznych wymagających precyzyjnej i bezpiecznej kontroli przepływu cieczy
- Rozwiązaniach, gdzie wymagane jest niezawodne utrzymanie ciśnienia, nawet podczas dłuższych przestojów
Najważniejsze zalety gniazdowego zaworu kierunkowego M-3SH6C3X/420/B15
- Maksymalne ciśnienie robocze 420 bar – gwarantuje bezpieczną pracę pod dużym obciążeniem.
- Bezpośrednie działanie – szybka i precyzyjna zmiana położenia suwaka bez dodatkowych elementów pośrednich.
- Hydrauliczne sterowanie – stabilność pracy i bezpieczeństwo sterowania, nawet przy długotrwałym utrzymaniu ciśnienia.
- Wielkość nominalna 6 – kompaktowa konstrukcja umożliwia łatwy montaż w różnych aplikacjach.
- Liczne możliwości montażowe – montaż na płycie zgodnie z normą ISO 4401-03-02-0-05.
- Wszechstronność – kompatybilność z różnymi typami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD).
Typowe zastosowania i korzyści wynikające z użycia zaworów grzybkowych
Zawory grzybkowe (gniazdowe) kierunkowe są szeroko wykorzystywane w aplikacjach wymagających pewnej i efektywnej regulacji przepływu oleju, w tym:
- Maszyny i linie produkcyjne w zakładach przemysłowych
- Systemy hydrauliczne w maszynach rolniczych i leśnych
- Zaawansowane układy automatyki przemysłowej
- Aplikacje wymagające szybkiej zmiany kierunku przepływu oraz bezpieczeństwa eksploatacji
Solidna konstrukcja oraz odporność na pracę pod wysokim ciśnieniem sprawiają, że zawór kierunkowy M-3SH6C3X/420/B15 jest odpowiednim wyborem wszędzie tam, gdzie liczy się niezawodność i precyzja działania.
Budowa oraz możliwości konfiguracji zaworu hydraulicznego
Zawór wyposażony jest w trzy przyłącza oraz dwupozycyjny suwak, co umożliwia elastyczne dopasowanie do konkretnych zastosowań. Zastosowane uszczelnienia NBR zapewniają wysoką żywotność i odporność na działanie różnych mediów hydraulicznych. Maksymalne natężenie przepływu do 40 l/min pozwala na obsługę szerokiej gamy systemów.
