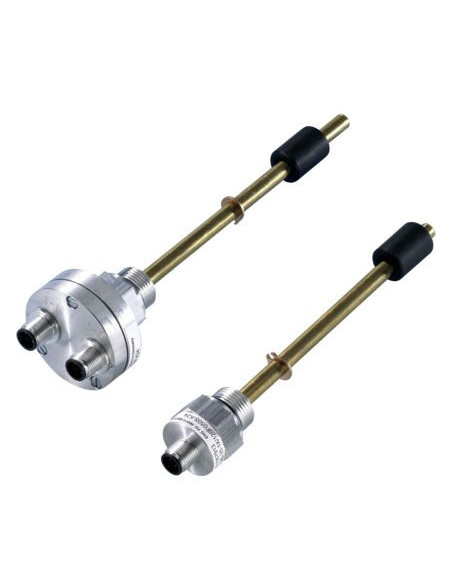

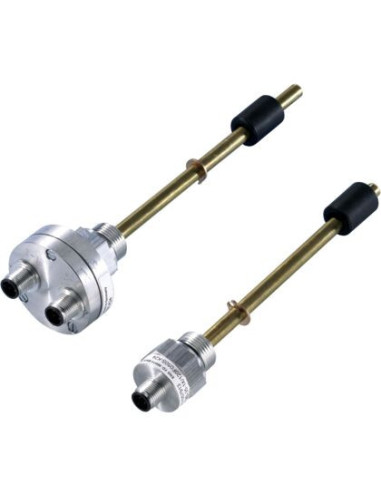

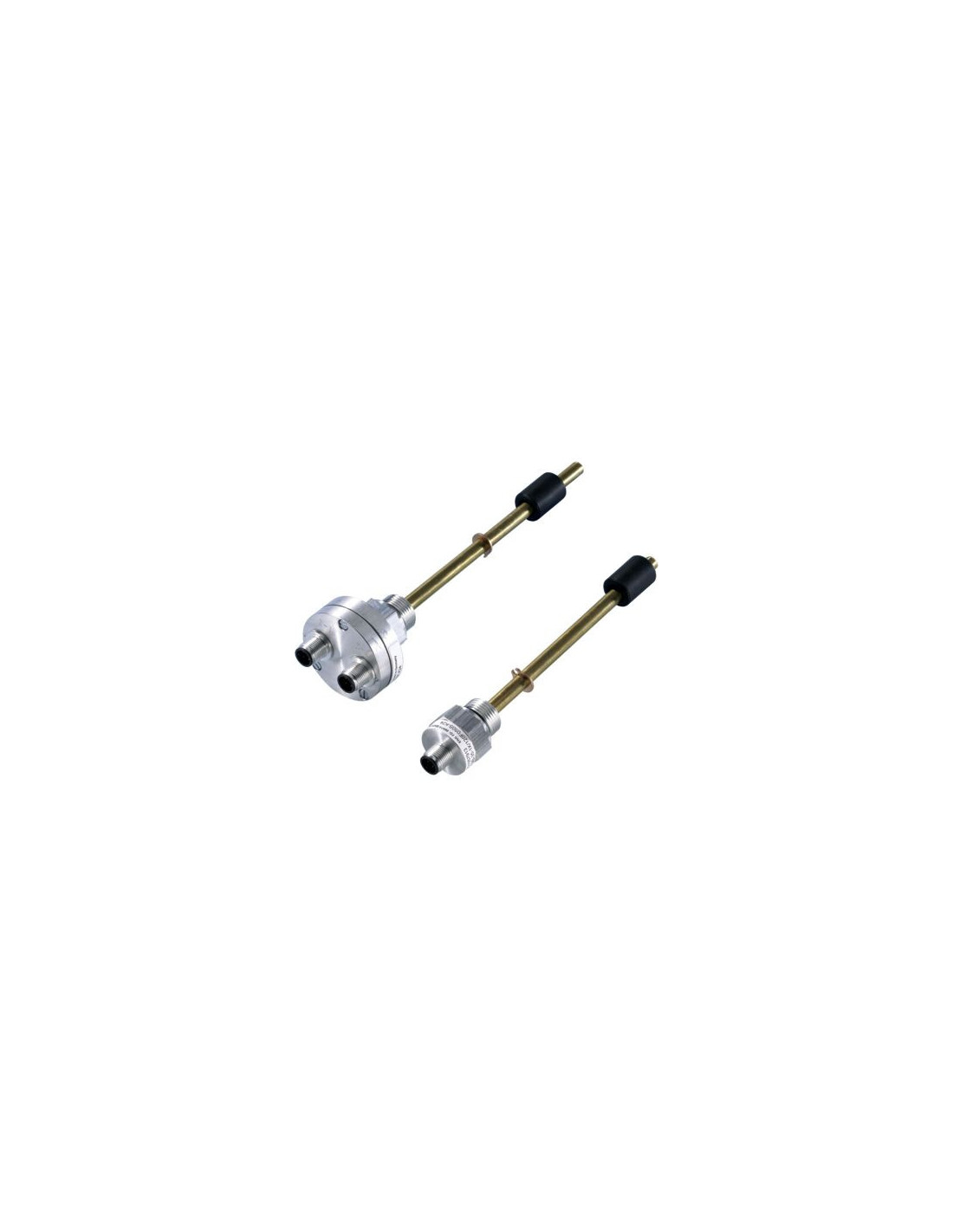

Wyłącznik pływakowy
Wyłącznik pływakowy połączony z zestykiem temperaturowym
- Wyłączniki pływakowe to przełączniki, które są uruchamiane przez pływaki poruszane ruchem cieczy.
- Dwa styki przełącznika
- 1. Punkty przełączania nastawione przy 400 mm
- 2. Punkty przełączania nastawione przy 90 mm
Dane techniczne
| Schemat przyłączy | M20 x 1,5 |
| Rodzina produktów | ABZMS-35 |
| Maks. ciśnienie robocze. [bar] | 1 |
| Sygnał wyjściowy | 2 wyjścia przełączające, 1 zestyk temperaturowy |
| Napięcie zasilające | 10...50 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, kodowanie A według EN 61076-2-101 |
| Ciecz hydrauliczna | HLP,HFA-E,HFC,HFD-R,HFD-U,HETG,HEES,HEPG |
| Masa [kg] | 0.18 |
Wyłącznik pływakowy ABZMS-35-1X/400F090S-T70F-K24 – niezawodna kontrola poziomu cieczy
Wyłącznik pływakowy ABZMS-35-1X/400F090S-T70F-K24 (kod produktu: R901276892) to precyzyjne urządzenie przeznaczone do automatycznego monitorowania poziomu cieczy w zbiornikach oraz systemach hydraulicznych. Połączenie funkcji pływakowej z dodatkowym zestykem temperaturowym sprawia, że znajduje zastosowanie w wymagających środowiskach przemysłowych.
Funkcjonalność i zasada działania wyłącznika pływakowego
Wyłącznik pływakowy działa na zasadzie mechanicznego przełącznika uruchamianego przez pływak, który porusza się w wyniku zmiany poziomu cieczy. W momencie osiągnięcia zaprogramowanej wysokości pływak powoduje zmianę stanu styków, przekazując sygnał do układu sterowania.
- Dwa punkty przełączania – fabrycznie ustawione na poziomach 400 mm oraz 90 mm, umożliwiają monitorowanie różnych stanów napełnienia zbiornika.
- Wbudowany zestyk temperaturowy – dodatkowa ochrona systemu dzięki kontroli temperatury cieczy.
- Możliwość zastosowania w szerokim zakresie cieczy hydraulicznych – kompatybilny z HLP, HFA-E, HFC, HFD-R, HFD-U, HETG, HEES oraz HEPG.
Typowe zastosowania wyłącznika pływakowego ABZMS-35
Wyłącznik pływakowy ABZMS-35 znajduje szerokie zastosowanie w automatyzacji zakładów przemysłowych, instalacjach hydraulicznych, zbiornikach magazynowych oraz systemach chłodzenia i smarowania. Sprawdza się w miejscach, gdzie konieczne jest niezawodne kontrolowanie poziomu cieczy oraz szybkie reagowanie na przekroczenie wartości temperatury.
- Systemy hydrauliczne i olejowe – monitorowanie poziomu i temperatury cieczy w maszynach i instalacjach przemysłowych.
- Stacje uzdatniania i przesyłu cieczy technologicznych.
- Maszyny budowlane, rolnicze oraz pojazdy specjalistyczne wymagające nadzoru poziomu płynów eksploatacyjnych.
- Instalacje chłodnicze i smarownicze.
Zalety i możliwości montażu wyłącznika pływakowego
Kompaktowa budowa, niska masa – tylko 0,18 kg oraz gwint przyłączeniowy M20 x 1,5 umożliwiają szybki i bezproblemowy montaż nawet w trudno dostępnych miejscach. Uniwersalne złącze elektryczne M12x1 (kodowanie A, 4-biegunowe) zapewnia kompatybilność z popularnymi systemami automatyki przemysłowej.
- Odporność na ciśnienie robocze do 1 bara – przeznaczenie do pracy w zbiornikach otwartych i zamkniętych.
- Szeroki zakres napięcia zasilającego (10...50 VDC) – elastyczność integracji z różnymi instalacjami sterującymi.
Wyłącznik pływakowy – gwarancja bezpieczeństwa i niezawodności
Wybór wyłącznika pływakowego ABZMS-35-1X/400F090S-T70F-K24 to pewność kontroli poziomu i temperatury cieczy, co przekłada się na ochronę maszyn oraz ciągłość procesów technologicznych. Solidność wykonania oraz szeroka kompatybilność czynią go wszechstronnym rozwiązaniem w nowoczesnych systemach automatyki.
