Wyłącznik pływakowy
Wyłącznik pływakowy punktów przełączania poziomy
- Wyłączniki pływakowe to przełączniki, które są uruchamiane przez pływaki poruszane ruchem cieczy.
- Dwa styki przełącznika
- 1. Punkty przełączania nastawione przy 250 mm
- 2. Punkty przełączania nastawione przy 50 mm
Dane techniczne
| Schemat przyłączy | M20 x 1,5 |
| Rodzina produktów | ABZMS-35 |
| Maks. ciśnienie robocze. [bar] | 1 |
| Sygnał wyjściowy | 2 wyjścia przełączające |
| Napięcie zasilające | 10...230 VAC |
| Wtyczka elektryczna | Wtyk przyrządowy 4-biegunowy (3 + PE) |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy (3 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HLP,HFA-E,HFC,HFD-R,HFD-U,HETG,HEES,HEPG |
| Masa [kg] | 0.09 |

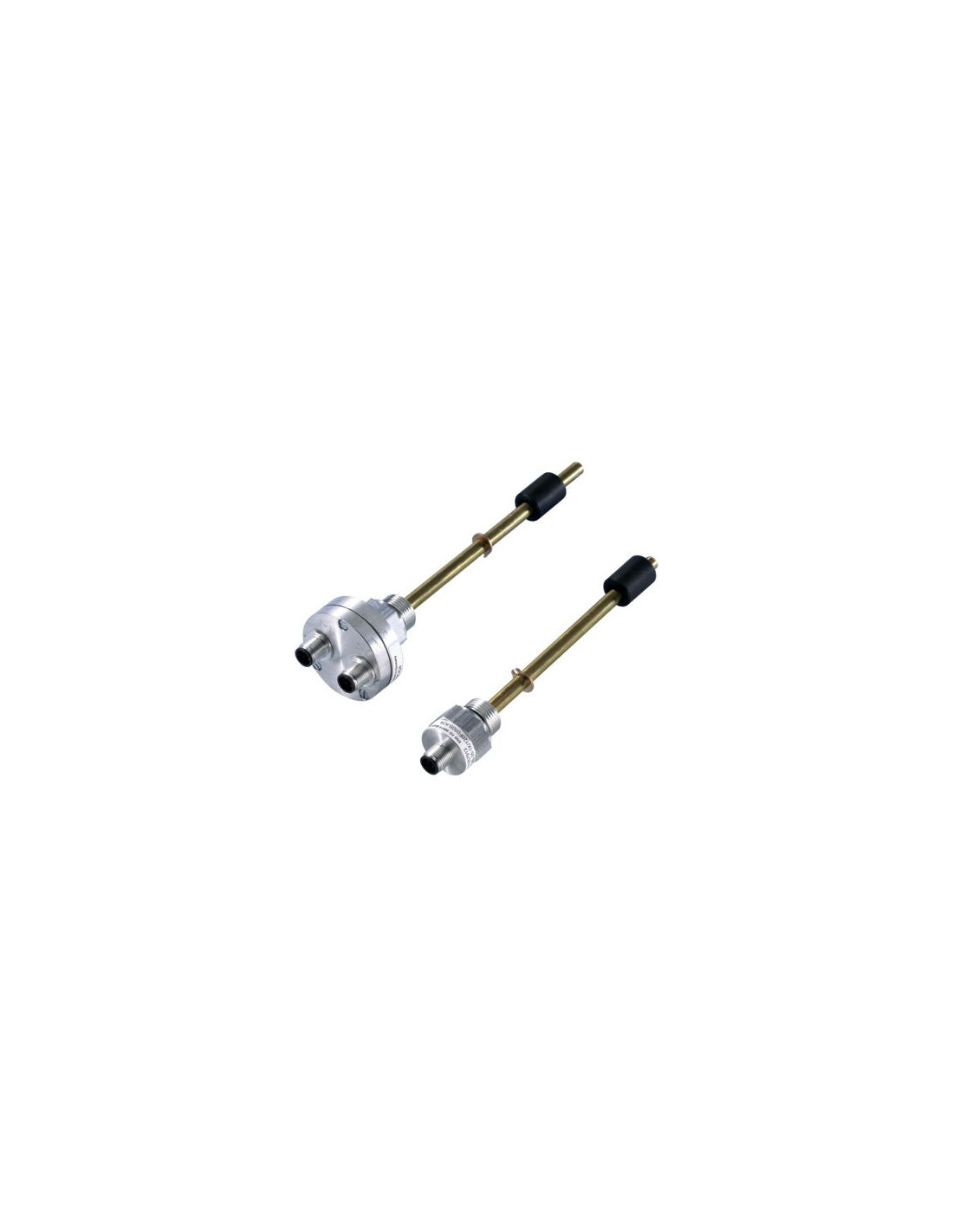

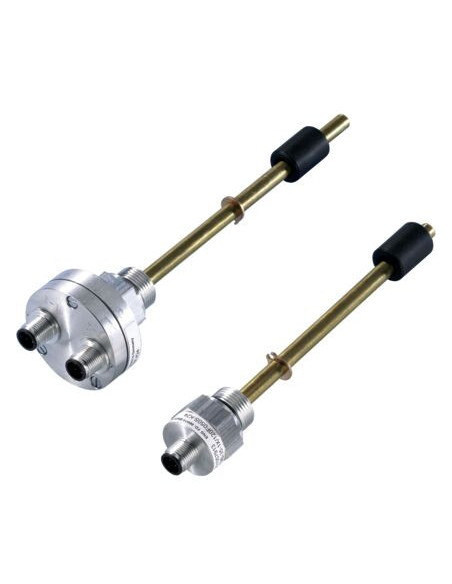

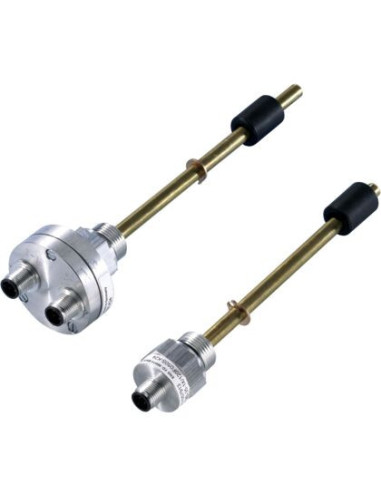

Wyłącznik pływakowy ABZMS-35-1X/250F050S-K14 – precyzyjna kontrola poziomu cieczy
Wyłącznik pływakowy ABZMS-35-1X/250F050S-K14 o numerze katalogowym R901142515 to nowoczesne urządzenie służące do monitorowania i kontroli poziomu cieczy w zbiornikach oraz instalacjach przemysłowych. Dzięki solidnej konstrukcji oraz niezawodności działania znajduje szerokie zastosowanie w przemyśle hydraulicznym, chemicznym, spożywczym oraz wszędzie tam, gdzie wymagana jest precyzyjna sygnalizacja poziomu mediów.
Zalety i zastosowanie wyłącznika pływakowego do poziomu cieczy
Wyłączniki pływakowe z serii ABZMS-35 umożliwiają skuteczną kontrolę dwóch niezależnych punktów przełączania, co pozwala na realizację funkcji sygnalizacji minimalnego i maksymalnego poziomu cieczy. Urządzenie jest odporne na działanie szerokiej gamy cieczy hydraulicznych, w tym HLP, HFA-E, HFC, HFD-R, HFD-U, HETG, HEES, HEPG, co umożliwia wykorzystanie go w wielu aplikacjach.
- Podwójne wyjścia przełączające – Umożliwiają obsługę dwóch niezależnych punktów przełączania (przy 250 mm oraz przy 50 mm), co jest szczególnie istotne w przypadku ochrony przed suchobiegiem oraz przepełnieniem zbiorników.
- Prosta instalacja – Wyłącznik posiada standardowy gwint przyłączeniowy M20 x 1,5 oraz wtyczkę przyrządową zgodną z normą EN 175301-803, co gwarantuje łatwą integrację z istniejącymi systemami automatyki.
- Szeroki zakres napięcia zasilania – Zasilanie w zakresie 10...230 VAC pozwala na elastyczne zastosowanie urządzenia w różnych instalacjach przemysłowych.
- Niewielka masa – Dzięki kompaktowej budowie (masa 0,09 kg) wyłącznik może być stosowany również w ograniczonych przestrzeniach.
- Odporność na wysokie i niskie ciśnienia – Maksymalne ciśnienie robocze wynosi 1 bar, co pozwala na wykorzystanie urządzenia w typowych aplikacjach przemysłowych.
Typowe zastosowania wyłącznika pływakowego ABZMS-35-1X/250F050S-K14
Wyłącznik pływakowy sprawdzi się w systemach zbiorników magazynujących ciecz, instalacjach hydraulicznych maszyn przemysłowych, stacjach uzdatniania wody, systemach chłodzenia oraz wszędzie tam, gdzie kluczowa jest automatyczna kontrola poziomu cieczy. Służy do bezpiecznego sterowania pompami, sygnalizacji poziomu krytycznego, a także do zabezpieczania przed suchobiegiem i przepełnieniem zbiorników.
Budowa i sposób działania wyłącznika pływakowego
Urządzenie działa na zasadzie mechanicznego przesuwania pływaka wzdłuż prowadnicy pod wpływem zmiany poziomu cieczy. Ruch pływaka powoduje przełączanie zintegrowanego mikroprzełącznika, dzięki czemu możliwa jest sygnalizacja osiągnięcia zaprogramowanego poziomu minimalnego lub maksymalnego. Solidna obudowa zapewnia trwałość oraz odporność na warunki przemysłowe.
Podsumowanie – wyłącznik pływakowy do automatyzacji procesów przemysłowych
Wyłącznik pływakowy ABZMS-35-1X/250F050S-K14 stanowi niezawodne rozwiązanie do profesjonalnej kontroli poziomu cieczy w aplikacjach przemysłowych, zapewniając bezpieczeństwo, automatyzację oraz efektywność procesów technologicznych.
