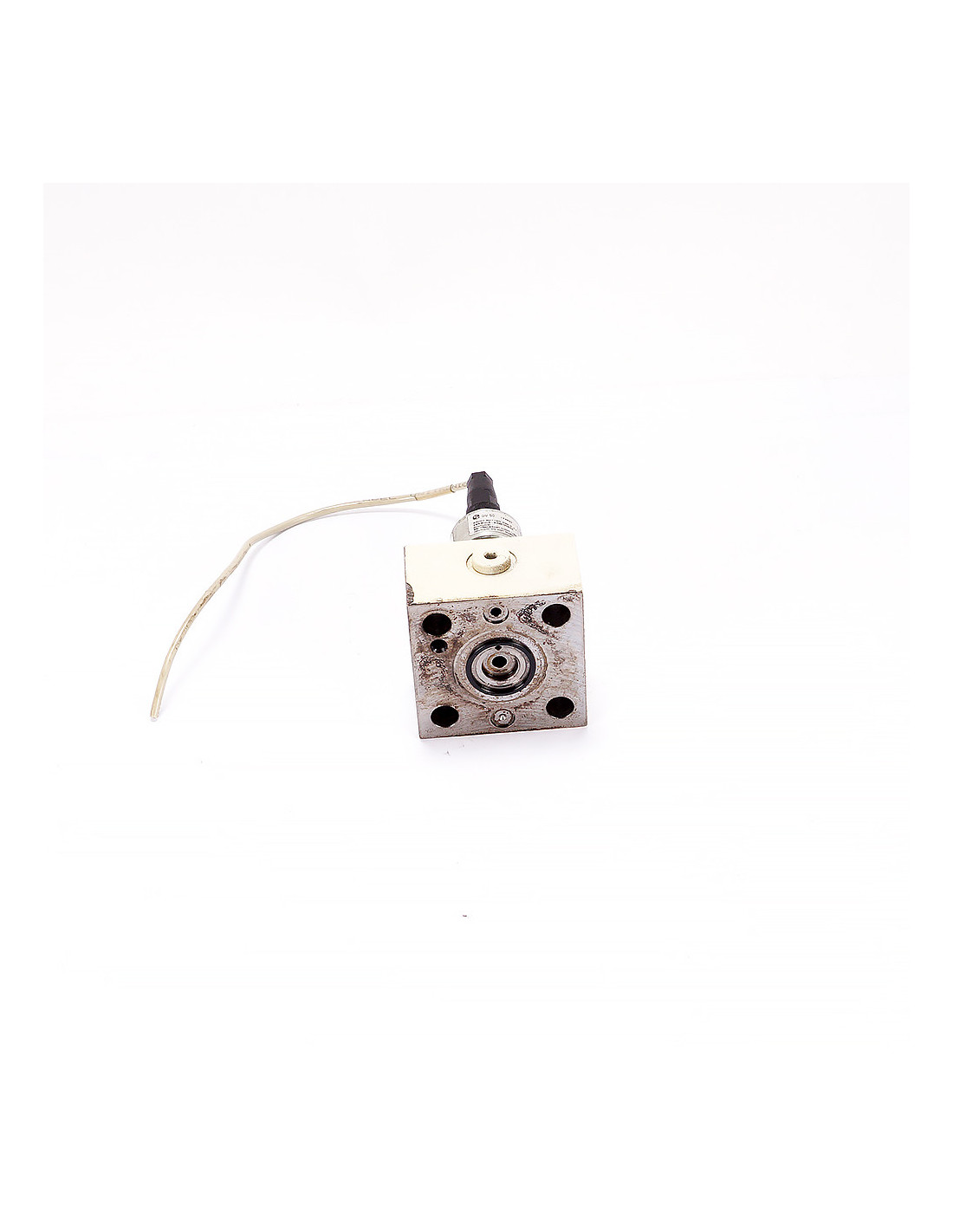

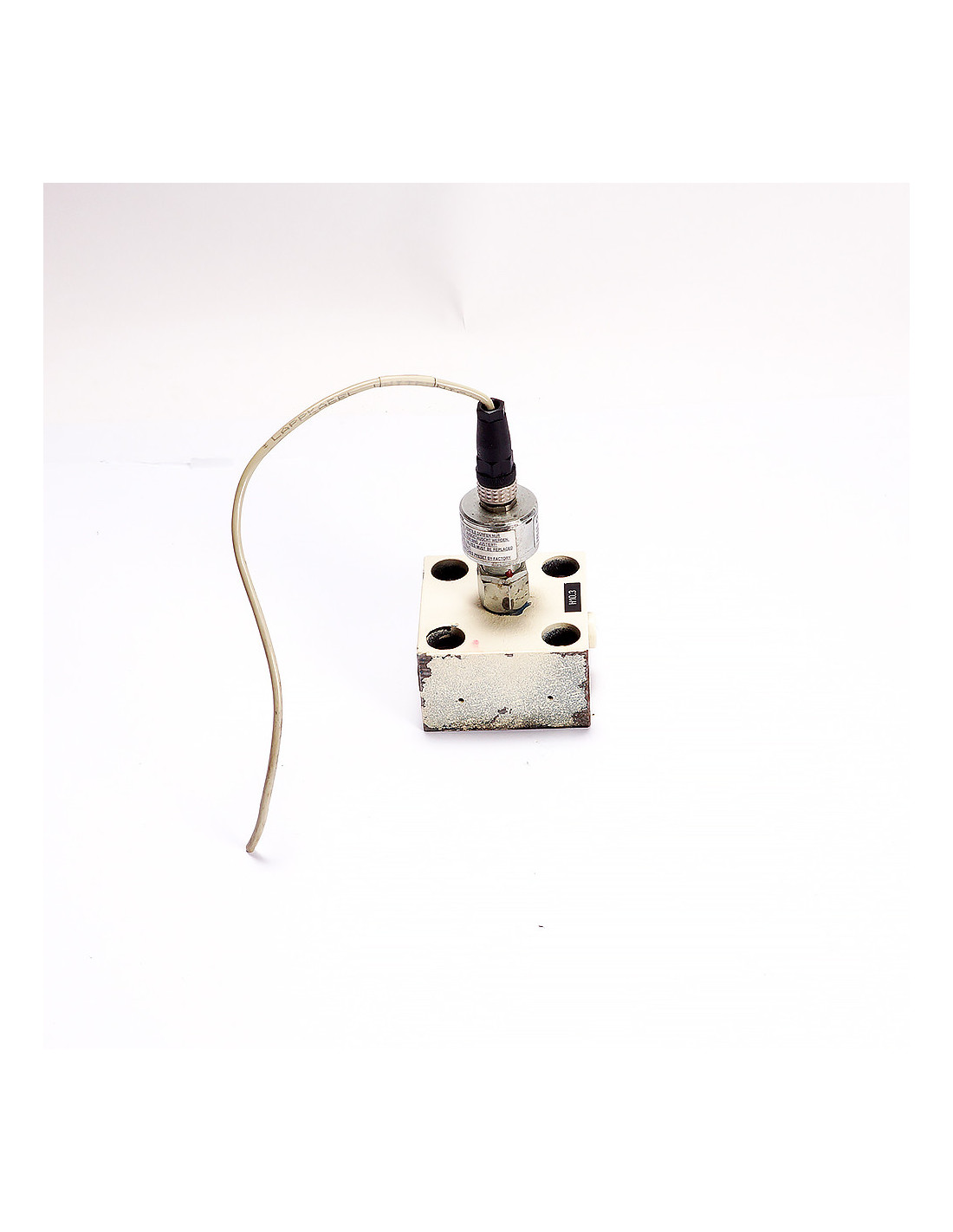

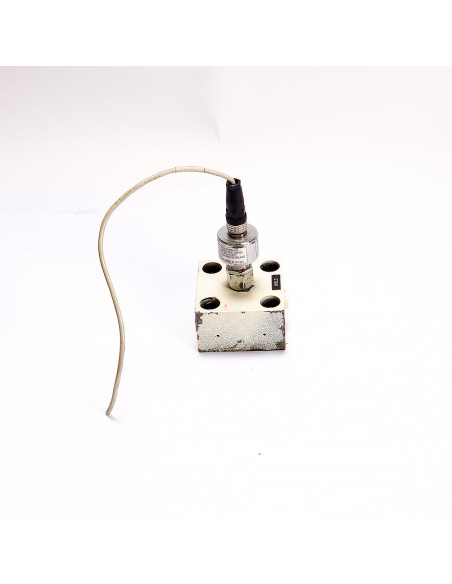

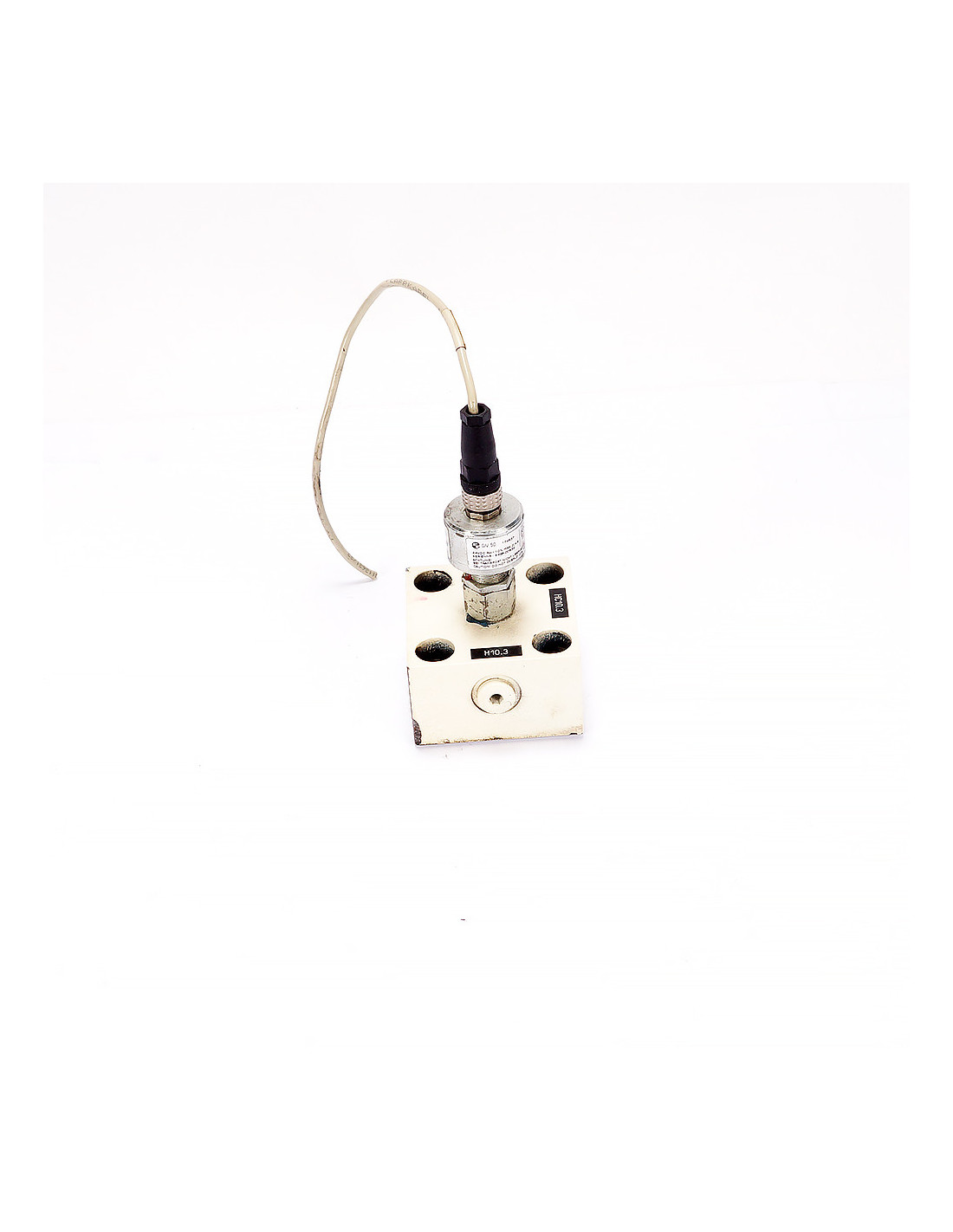

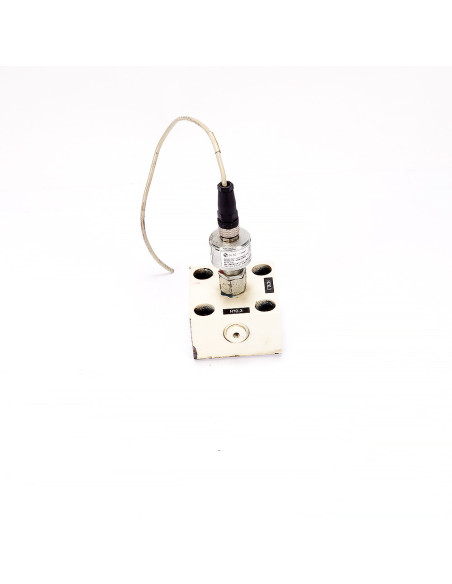

Czujnik położenia (H10.3 i HC10.3), R900174537, Bosch Rexroth

Bosch Rexroth GIV 50 PNP – czujnik/wyłącznik położenia do hydrauliki (R900174537 / 174537)

Opis produktu

Bosch Rexroth GIV 50 to kompaktowy czujnik/wyłącznik położenia z wyjściem tranzystorowym PNP, zaprojektowany do pracy w układach hydraulicznych. Służy do sygnalizacji osiągnięcia zadanego położenia elementu wykonawczego, np. suwaka lub popychacza zaworu w bloku hydraulicznym. Zasilany napięciem 24 V DC, współpracuje z typowym okablowaniem 3-przewodowym i złączem M12.

Zastosowanie

• Monitorowanie położenia suwaka/popychacza zaworu w blokach hydraulicznych

• Funkcja krańcówki/pozycjonera w układach automatyki maszyn

• Sygnalizacja stanów położeniowych do sterowników PLC/IO

Kluczowe cechy

• Wyjście tranzystorowe PNP, 3-przewodowe

• Obciążalność wyjścia do 0,4 A

• Złącze M12×1, 4-pin (A-coded)

• Stopień ochrony IP67 (typowe dla serii)

• Zakres temperatur pracy ok. −25…+80 °C (typowe)

Dane techniczne

• Oznaczenie serii: GIV 50 (PNP)

• Numer katalogowy: R900174537 (skrót na etykiecie: 174537)

• Zasilanie: 24 V DC ±10%

• Wyjście: PNP, tranzystorowe, 3-przewodowe

• Maks. prąd obciążenia: 0,4 A

• Złącze elektryczne: M12×1, 4-pin, A-coded

• Funkcja: sygnalizacja osiągnięcia położenia (krańcówka/pozycjoner)

• Stopień ochrony: IP67 (typowe dla serii)

• Temperatura pracy: ok. −25…+80 °C (typowe)

Pinout M12 (standard PNP)

• Pin 1 (brązowy): +24 V

• Pin 3 (niebieski): 0 V

• Pin 4 (czarny): wyjście PNP

• Pin 2 (biały): nieużywany (w tej wersji)

Montaż

• Wkręcany czujnik do gniazda w bloku hydraulicznym

• Gwint procesowy najczęściej M14×1,5; spotykane są też warianty z G1/4 (należy dopasować do gniazda w danym bloku)
