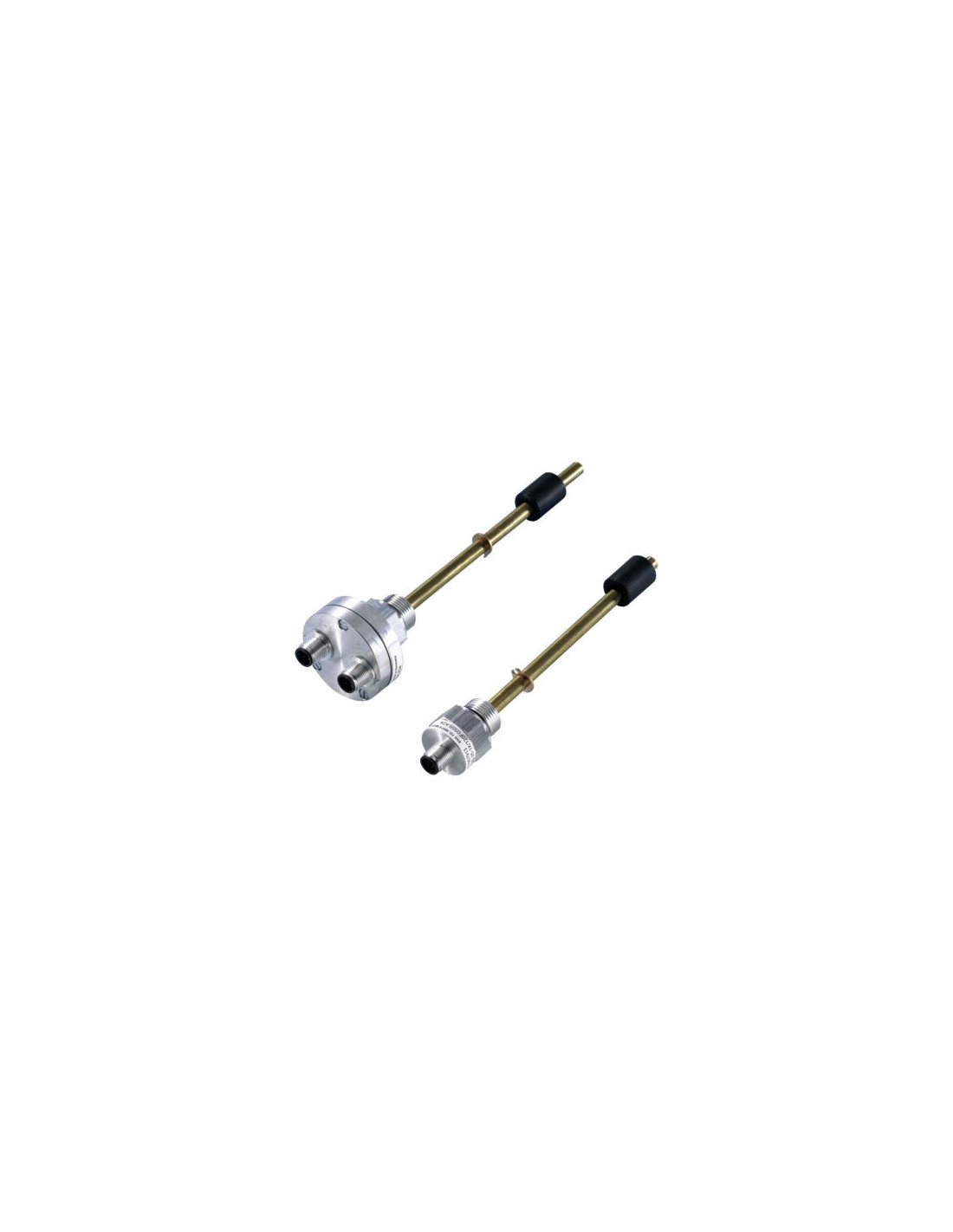

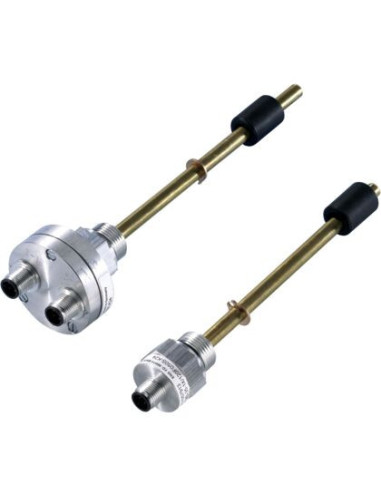

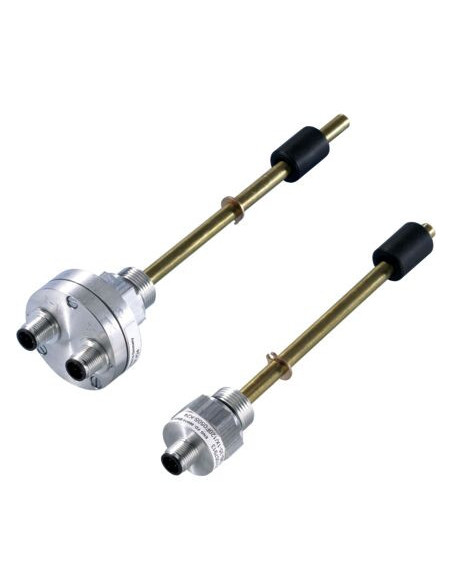

Wyłącznik pływakowy
Wyłącznik pływakowy połączony z zestykiem temperaturowym
- Wyłączniki pływakowe to przełączniki, które są uruchamiane przez pływaki poruszane ruchem cieczy.
- Dwa styki przełącznika
- 1. Punkty przełączania nastawione przy 120 mm
- 2. Punkty przełączania nastawione przy 50 mm
Dane techniczne
| Schemat przyłączy | M20 x 1,5 |
| Rodzina produktów | ABZMS-35 |
| Maks. ciśnienie robocze. [bar] | 1 |
| Sygnał wyjściowy | 2 wyjścia przełączające, 1 zestyk temperaturowy |
| Napięcie zasilające | 10...230 VAC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Ciecz hydrauliczna | HLP,HFA-E,HFC,HFD-R,HFD-U,HETG,HEES,HEPG |
| Masa [kg] | 0.01 |
Wyłącznik pływakowy ABZMS-35-1X/120F050S-T63F-K6 R901222875 – Zastosowanie i Funkcjonalność
Wyłącznik pływakowy ABZMS-35-1X/120F050S-T63F-K6 to precyzyjne urządzenie służące do kontroli poziomu cieczy oraz temperatury w zbiornikach przemysłowych. Wyposażony w dwa styki przełączające oraz dodatkowy zestyk temperaturowy, zapewnia niezawodne monitorowanie kluczowych parametrów medium roboczego w systemach hydraulicznych i smarujących.
Budowa i działanie wyłącznika pływakowego
Wyłącznik pływakowy działa na zasadzie ruchu pływaka reagującego na zmiany poziomu cieczy. W momencie osiągnięcia określonych wysokości (120 mm oraz 50 mm) odpowiednie styki uruchamiają się, generując sygnał wyjściowy. Urządzenie posiada także zestyk temperaturowy, który umożliwia dodatkową kontrolę warunków pracy cieczy, dzięki czemu podwyższony jest poziom bezpieczeństwa instalacji.
Typowe zastosowania wyłącznika pływakowego
Wyłączniki pływakowe z czujnikiem temperatury znajdują szerokie zastosowanie w:
- Zbiornikach hydraulicznych – kontrola poziomu i temperatury oleju roboczego.
- Instalacjach chłodniczych – monitorowanie obecności oraz parametrów cieczy chłodzących.
- Systemach smarowania maszyn – ochrona urządzeń przed pracą na sucho i przegrzaniem.
- Przemysłowych układach procesowych – nadzór nad poziomem cieczy eksploatacyjnych.
Najważniejsze zalety wyłącznika pływakowego ABZMS-35
Wytrzymałość: Konstrukcja przystosowana do pracy w środowiskach przemysłowych, w tym z cieczami hydraulicznymi typu HLP, HFA-E, HFC, HFD-R, HFD-U oraz olejami biodegradowalnymi.
Uniwersalność zasilania: Możliwość pracy w szerokim zakresie napięć (10...230 VAC).
Łatwość integracji: Standardowe przyłącza (M20 x 1,5) oraz wtyk przyrządowy 7-biegunowy zgodny z EN 175201-804 gwarantują kompatybilność z większością układów automatyki.
Bezpieczeństwo pracy: Dwa niezależne punkty przełączania zapewniają precyzyjną kontrolę poziomu, minimalizując ryzyko uszkodzeń maszyny i niepożądanych przestojów.
Możliwości wykorzystania w przemyśle
Wielofunkcyjność wyłącznika pływakowego pozwala na elastyczne zastosowanie w systemach z wymaganiami dotyczącymi ciągłego nadzoru poziomu i temperatury płynów. Sprawdza się zarówno w dużych instalacjach przemysłowych, jak i w mniejszych maszynach technologicznych, gdzie niezawodność detekcji oraz łatwość serwisowania są kluczowe.
