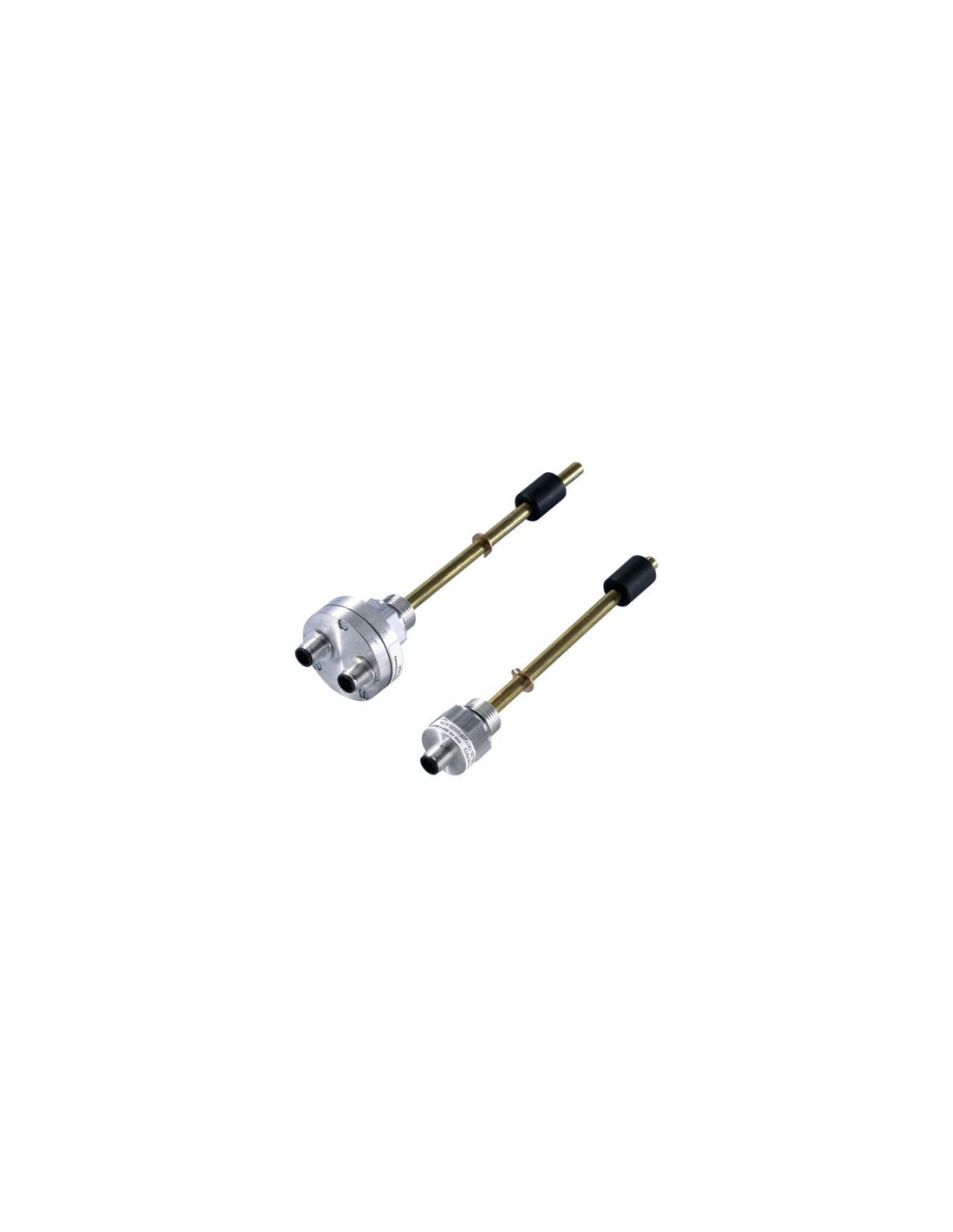

Wyłącznik pływakowy
Wyłącznik pływakowy punktów przełączania poziomy
- Wyłączniki pływakowe to przełączniki, które są uruchamiane przez pływaki poruszane ruchem cieczy.
- Dwa styki przełącznika
- 1. Punkty przełączania nastawione przy 90 mm
- 2. Punkty przełączania nastawione przy 60 mm
Dane techniczne
| Schemat przyłączy | M20 x 1,5 |
| Rodzina produktów | ABZMS-35 |
| Maks. ciśnienie robocze. [bar] | 1 |
| Sygnał wyjściowy | 2 wyjścia przełączające |
| Napięcie zasilające | 10...230 VAC |
| Wtyczka elektryczna | Wtyk przyrządowy 4-biegunowy (3 + PE) |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy (3 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HLP,HFA-E,HFC,HFD-R,HFD-U,HETG,HEES,HEPG |
| Masa [kg] | 0.07 |

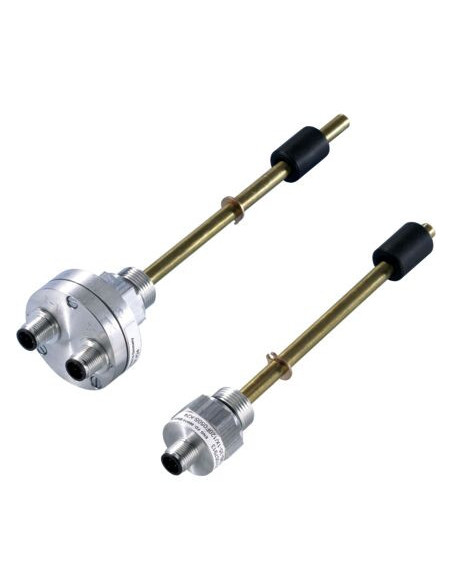

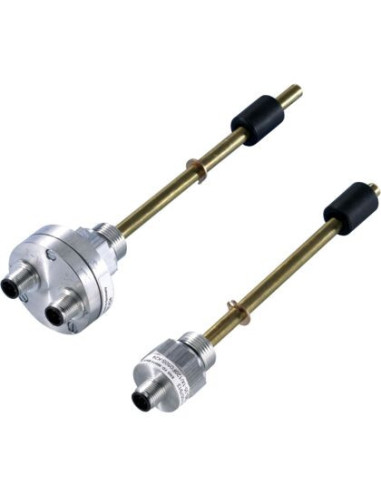

Wyłącznik pływakowy ABZMS-35-1X/090F060F-K14 – niezawodna kontrola poziomu cieczy
Wyłącznik pływakowy ABZMS-35-1X/090F060F-K14 (kod produktu: R901332861) to specjalistyczne urządzenie stosowane do kontroli i monitorowania poziomu cieczy w zbiornikach oraz instalacjach przemysłowych. Dzięki precyzyjnemu działaniu opartemu na detekcji ruchu cieczy, wyłącznik umożliwia bezpieczne i efektywne zarządzanie układem hydraulicznym lub chłodzenia.
Główne zalety wyłącznika pływakowego ABZMS-35-1X/090F060F-K14
- Automatyzacja procesów – automatyczne przełączanie styczników przy określonych poziomach cieczy (90 mm oraz 60 mm) zapewnia niezawodność i bezpieczeństwo instalacji.
- Dwa niezależne wyjścia przełączające umożliwiają kontrolę dwóch punktów przełączania, co jest szczególnie istotne w przypadku systemów alarmowych lub sterowania pompami.
- Solidna konstrukcja – obudowa wykonana z wysokiej jakości materiałów gwarantuje długą żywotność urządzenia nawet w trudnych warunkach przemysłowych.
Zastosowanie wyłącznika pływakowego ABZMS-35-1X/090F060F-K14
Wyłącznik pływakowy ABZMS-35 znajduje szerokie zastosowanie w wielu branżach przemysłowych, m.in. w:
- Systemach hydraulicznych i układach smarowania
- Przemysłowych zbiornikach magazynujących ciecze
- Instalacjach chłodzących i grzewczych
- Stacjach uzdatniania wody
- Procesach technologicznych wymagających dokładnego monitorowania poziomu płynów
Budowa i funkcjonalność wyłącznika pływakowego
Wyłącznik jest wyposażony w dwa styki przełączające, które pozwalają na obsługę dwóch poziomów detekcji, ustawionych fabrycznie na 90 mm oraz 60 mm. Przełączanie następuje dzięki ruchowi pływaka względem zmieniającego się poziomu cieczy.
Urządzenie jest kompatybilne z różnorodnymi mediami hydraulicznymi oraz spełnia wymagania normy EN 175301-803 dotyczące przyłączy elektrycznych. Standardowa wtyczka 4-biegunowa (3 + PE) umożliwia łatwą instalację w większości standardowych systemów.
Typowe media i odporność na warunki robocze
Wyłącznik pływakowy ABZMS-35 obsługuje szeroką gamę mediów, takich jak HLP, HFA-E, HFC, HFD-R, HFD-U, HETG, HEES, HEPG. Urządzenie charakteryzuje się wysoką odpornością na ciśnienie robocze do 1 bara oraz niewielką masą (0,07 kg), co ułatwia montaż i eksploatację.
