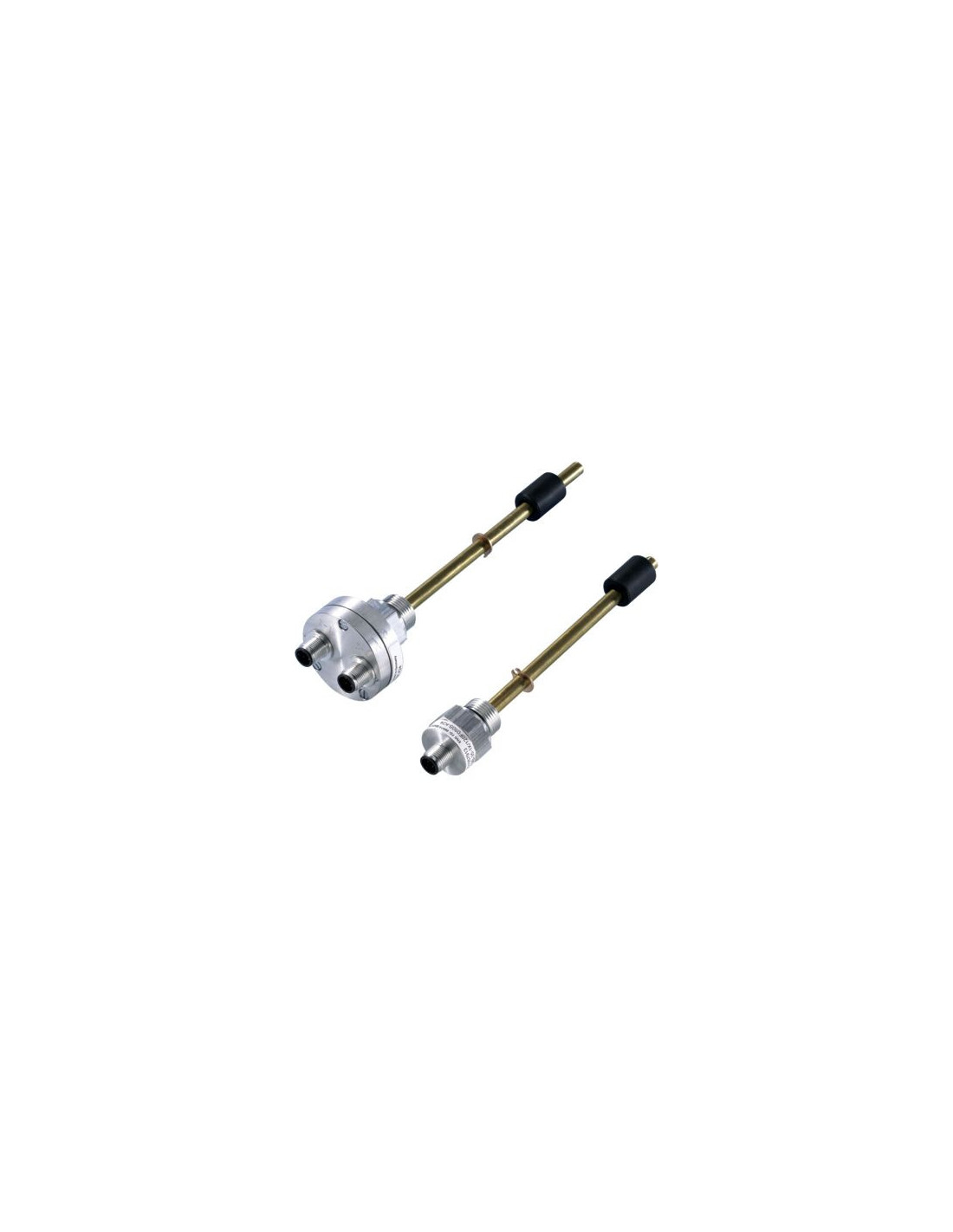

Wyłącznik pływakowy
Wyłącznik pływakowy połączony z zestykiem temperaturowym
- Wyłączniki pływakowe to przełączniki, które są uruchamiane przez pływaki poruszane ruchem cieczy.
- Dwa styki przełącznika
- 1. Punkty przełączania nastawione przy 165 mm
- 2. Punkty przełączania nastawione przy 135 mm
Dane techniczne
| Schemat przyłączy | M20 x 1,5 |
| Rodzina produktów | ABZMS-35 |
| Maks. ciśnienie robocze. [bar] | 1 |
| Sygnał wyjściowy | 2 wyjścia przełączające, 1 zestyk temperaturowy |
| Napięcie zasilające | 10...230 VAC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Ciecz hydrauliczna | HLP,HFA-E,HFC,HFD-R,HFD-U,HETG,HEES,HEPG |
| Masa [kg] | 0.08 |

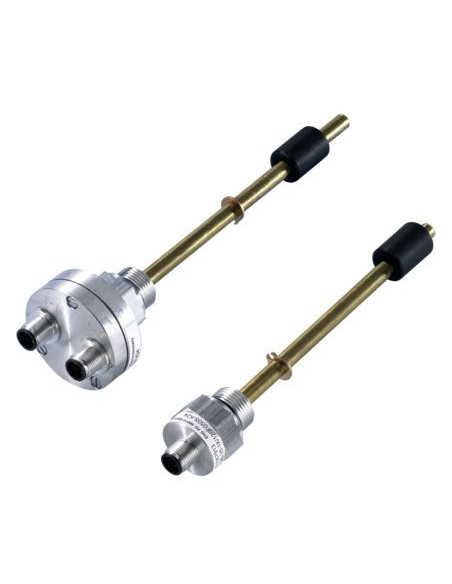

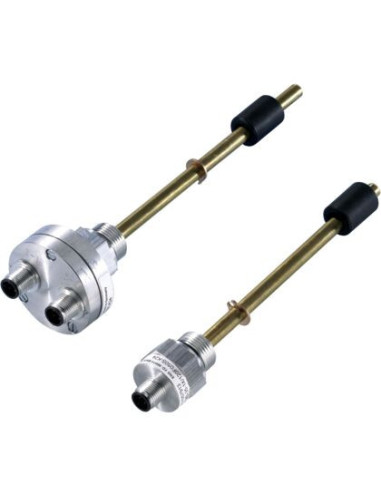

Wyłącznik pływakowy ABZMS-35-1X/165F135S-T70F-K6 – wielofunkcyjny czujnik poziomu cieczy i temperatury
Wyłącznik pływakowy ABZMS-35-1X/165F135S-T70F-K6 to zaawansowane urządzenie do monitorowania poziomu cieczy oraz temperatury w zbiornikach, instalacjach przemysłowych i systemach hydraulicznych. Dzięki precyzyjnemu wykonaniu oraz niezawodności, jest często stosowany w automatyce przemysłowej, systemach grzewczych i chłodzenia, a także w hydraulice siłowej.
Zastosowanie wyłącznika pływakowego ABZMS-35
Wyłącznik pływakowy umożliwia skuteczną kontrolę poziomu różnego rodzaju cieczy, takich jak oleje hydrauliczne oraz specjalistyczne płyny przemysłowe (m.in. HLP, HFA-E, HFC, HFD-R, HFD-U, HETG, HEES, HEPG). Urządzenie znajduje zastosowanie m.in. w:
- zbiornikach cieczy w przemyśle
- układach hydraulicznych i smarowniczych
- instalacjach chłodniczych i grzewczych
- systemach kontroli poziomu płynów technologicznych
Najważniejsze zalety produktu
Wyłącznik ABZMS-35-1X/165F135S-T70F-K6 wyróżnia się:
- Połączeniem pomiaru poziomu cieczy oraz kontroli temperatury dzięki dodatkowemu stykowi temperaturowemu
- Dwoma precyzyjnymi punktami przełączania, ustawionymi na 165 mm oraz 135 mm, co pozwala na elastyczne sterowanie procesem w zależności od aktualnej wysokości cieczy
- Szerokim zakresem napięcia zasilania: od 10 do 230 VAC, co ułatwia integrację z różnorodnymi instalacjami
- Uniwersalnym złączem elektrycznym – wtyk 7-biegunowy (6 + PE) według EN 175201-804
- Odpornością na ciśnienie robocze do 1 bara
- Kompaktową budową – masa urządzenia wynosi zaledwie 0,08 kg, co ułatwia montaż, nawet w ograniczonej przestrzeni
Typowe możliwości wykorzystania i korzyści
Stosowanie wyłączników pływakowych ABZMS-35 pozwala na automatyzację monitorowania i sterowania poziomem cieczy oraz zabezpieczenie układów przed przegrzaniem i zbyt niskim poziomem medium. Dzięki temu znacząco poprawia się efektywność działania maszyn i systemów, a także zwiększa bezpieczeństwo eksploatacji.
Wyłącznik idealnie sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów przemysłowych oraz hydraulicznych. Odpowiedni do pracy z szerokim wachlarzem cieczy technicznych, wykazuje wysoką odporność na działanie czynników chemicznych i temperaturę.
Budowa i sposób działania wyłącznika pływakowego
Wyłącznik pływakowy ABZMS-35-1X/165F135S-T70F-K6 wyposażony jest w dwa niezależne styki przełączające, które realizują funkcje sygnalizacji na dwóch poziomach cieczy, oraz dodatkowy styk do monitorowania temperatury. Prosta konstrukcja mechaniczna zapewnia wysoką niezawodność oraz długą żywotność urządzenia.
- Pływak przesuwa się wzdłuż pionowej osi w odpowiedzi na zmiany poziomu cieczy.
- W odpowiednich pozycjach załączają się wybrane styki elektryczne.
- Styk temperaturowy reaguje na przekroczenie określonej temperatury cieczy, co umożliwia implementację zabezpieczeń termicznych.
