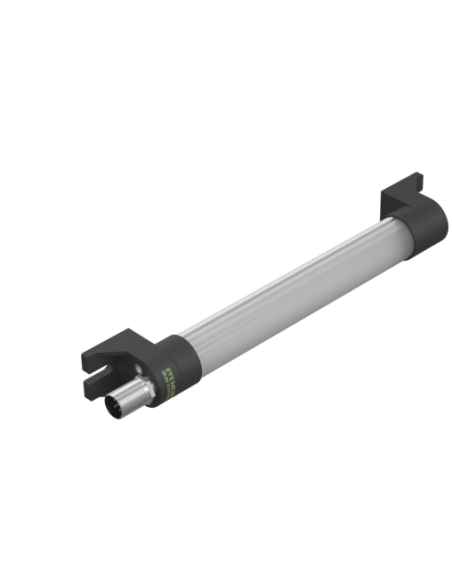

Modlight Illumix Slim Line
4 W
Ogólne informacje o produkcie
| Produkt URI | https://shop.murrelektronik.com/4000-75800-1416004 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 21,6 V |
| Napięcie robocze DC maks. | 27,6 V |
| Pobór mocy maks. | 4,32 W |
| Power consumption illumination white | 4 W |
| Power consumption red | 1,44 W |
| Power consumption green | 1,44 W |
| 1,44 W |
HMI | Illumination properties
| Number of light sources | 1 |

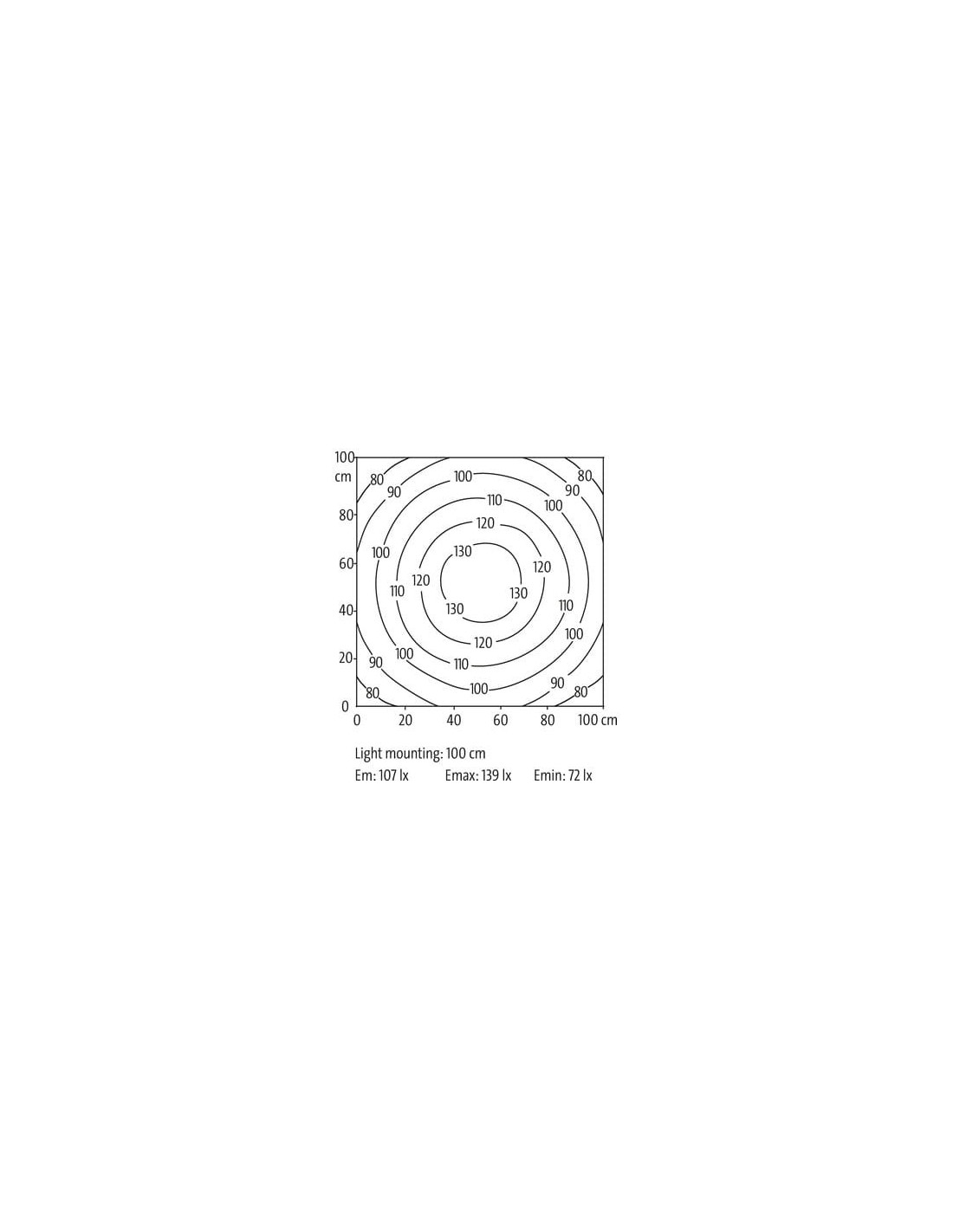

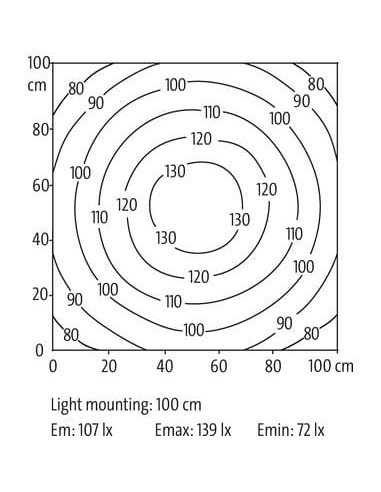

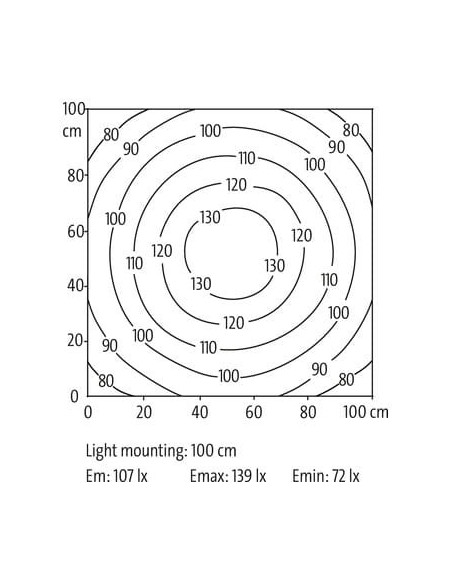

| Radiation angle min. | 120 ° |

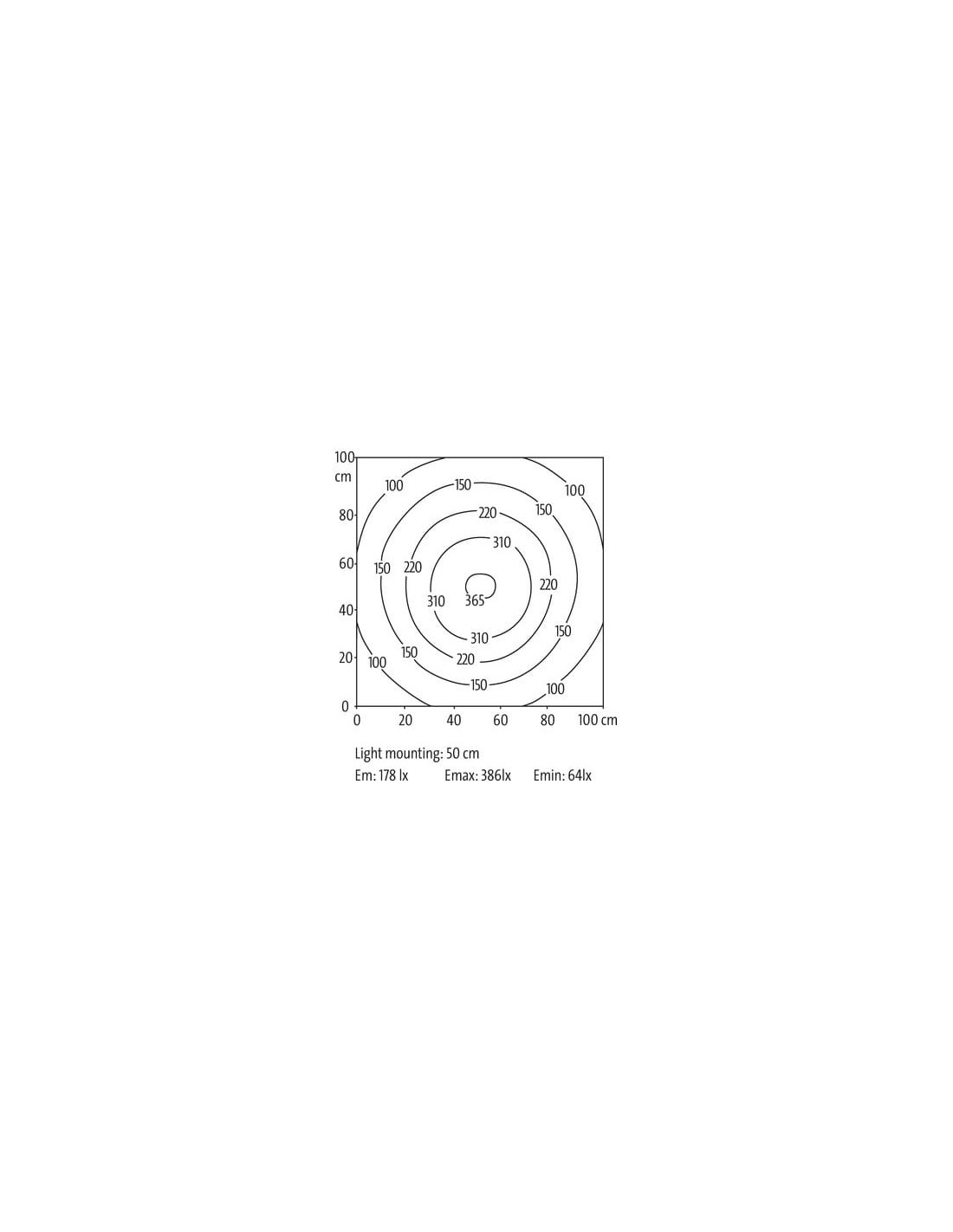

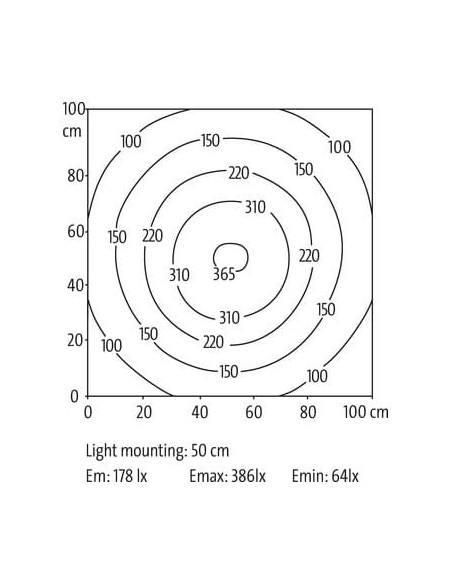

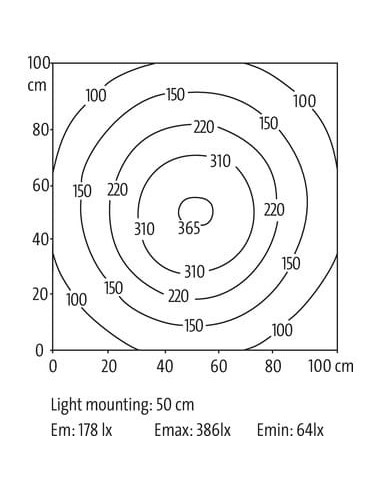

| Wydajność świetlna | 135 lm/W |
| Jasny kolor | biel światła dziennego |
| Temperatura barwowa | 5700 K |
| Reprodukcja barwy (Ra) min. | 80 |
| LED service life L70 min. | 52000 h |
| Energy efficiency class (EU 2019/2015) | E |
| Luminous flux illumination white | 541 lm |
| Luminous flux red | 47 lm |
| Luminous flux green | 152 lm |
| Luminous flux blue | 36 lm |
Instalowanie | Podłączanie
| Family construction form | M12 |
| Gender | male |
Instalowanie | Układ pinów
| Kodowanie | A |
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 2000 m |
| Stopień ochrony (EN IEC 60529) | IP54 |
| Klasa ochrony (EN IEC 61140) | III |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 10 mm (2 ... 9 Hz), 3 g (9 … 200 Hz) |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | eloxiert |
| Materiał obudowa | Aluminium |
| Materiał lekka osłona | Semi-diffuse polystyrene (PS) |

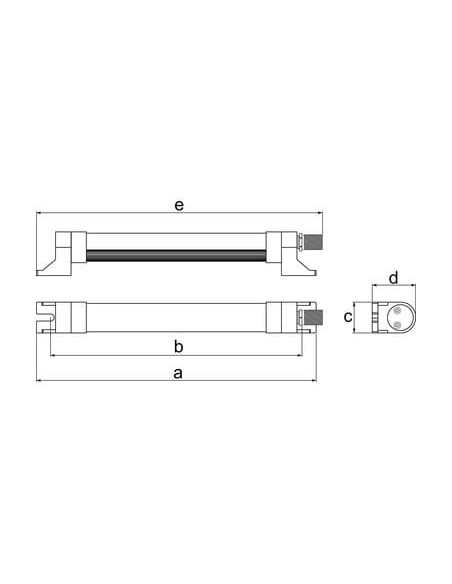

Dane mechaniczne | Dane montażowe
| Masa netto | 128 g |

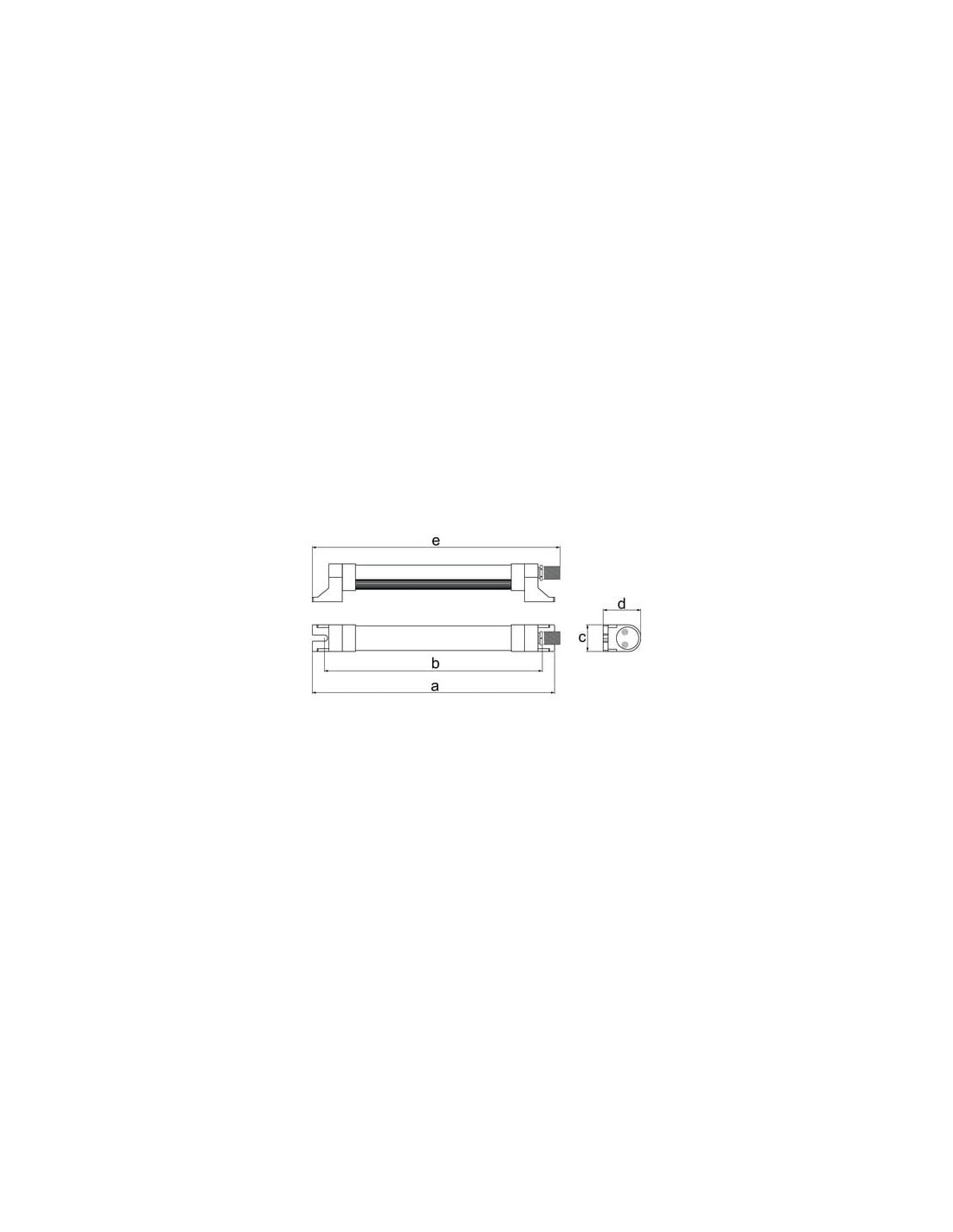

| Wysokość | 34 mm |
| Szerokość | 223 mm |
| Głębokość | 24 mm |
| Średnica łba śruby maks. | 12 mm |
| Gwint łba śruby maks. | M5 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 50 °C |
| Temperatura przechowywania min. | -30 °C |
| Temperatura przechowywania maks. | 50 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Environmental product conformity
| REACH | compliant |
| RoHS | 2011/65/EU |
| CE | 2014/30/EU |
| UKCA | compliant |
Dopuszczenia
| UL | E473165, UL2108 IFDR |
| ULc | E473165, CSA C22.2 No.250.0 IFDR7 |

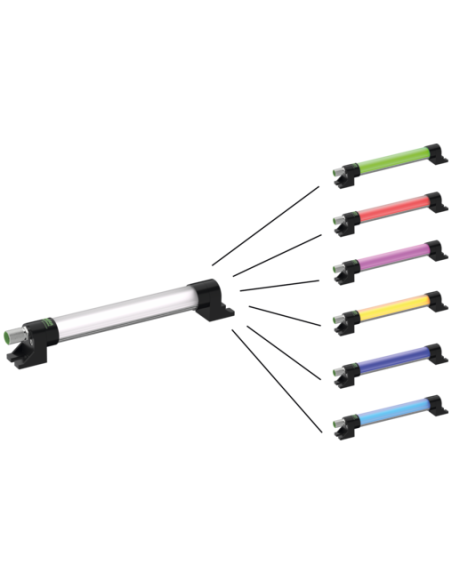

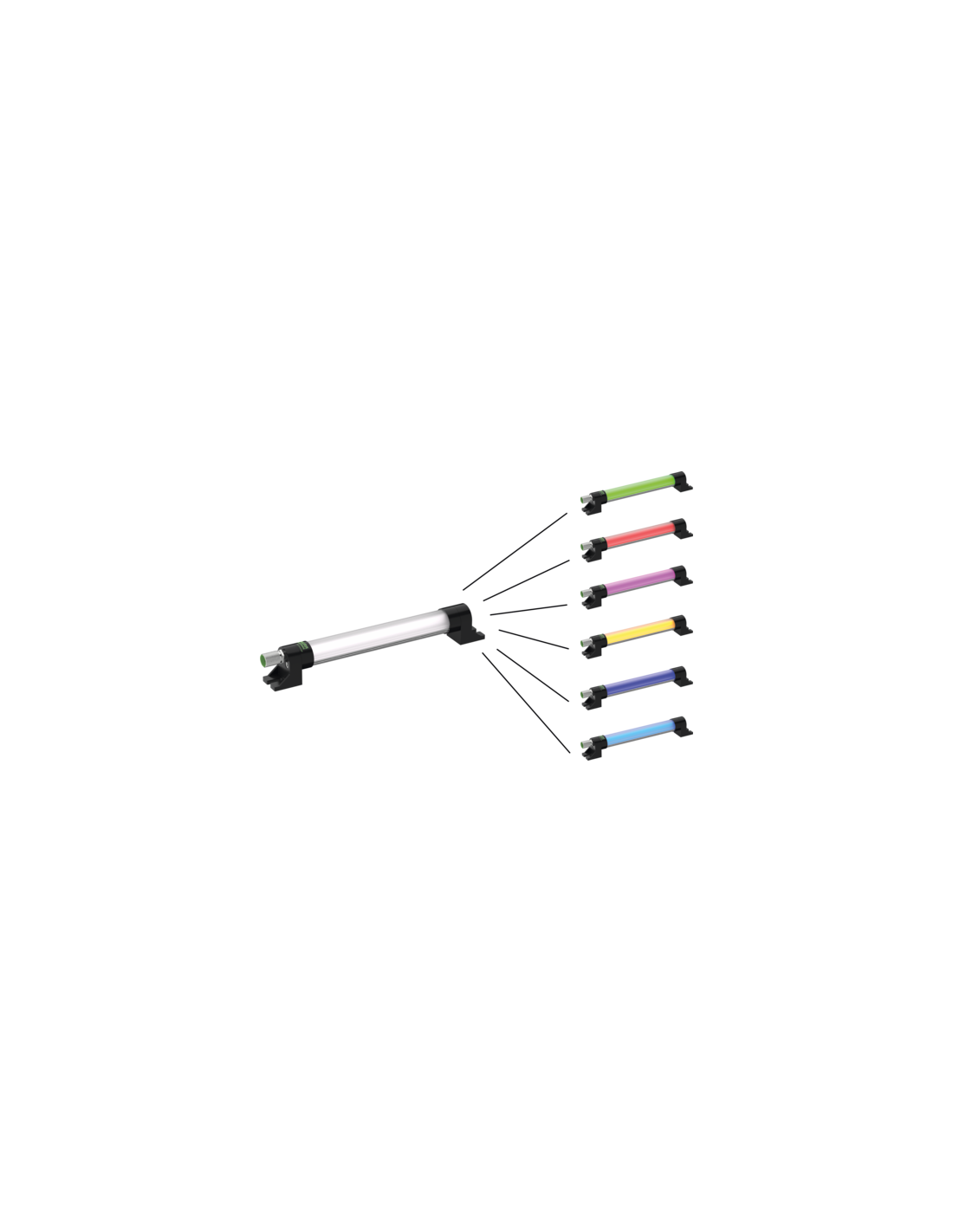

Moduł świetlny LED Illumix Slim Line 4W – wydajność, energooszczędność i uniwersalność
Moduł świetlny Illumix Slim Line 4W (kod produktu: 4000-75800-1416004) to nowoczesne rozwiązanie oświetleniowe o wysokiej sprawności, przystosowane do różnorodnych zastosowań przemysłowych i technicznych. Dzięki zaawansowanej technologii LED oraz kompaktowej konstrukcji produkt zapewnia wydajne oświetlenie i niezawodną pracę nawet w trudnych warunkach otoczenia.
Najważniejsze zalety modułu świetlnego Illumix Slim Line 4W
- Wysoka efektywność energetyczna – tylko 4 W poboru mocy przy wydajności świetlnej 135 lm/W.
- Różnorodność barw oświetlenia – dostępne kolory: biały (541 lm), czerwony, zielony, niebieski – możliwość dopasowania do różnych zastosowań sygnalizacyjnych, diagnostycznych oraz pracy ciągłej.
- Solidna aluminiowa obudowa z powłoką eloksalowaną, odporna na wstrząsy oraz wibracje (testy według norm IEC 60068).
- Szybki i bezpieczny montaż dzięki złączom M12 (5-pinów, kodowanie A, wtyk męski).
- Stopień ochrony IP54 – zapewnia bezpieczne użytkowanie w warunkach podwyższonej wilgotności oraz zapylenia.
- Temperatura barwowa 5700K – optymalne światło dzienne o wysokiej jakości odwzorowania barw (Ra ≥80).
- Długa żywotność – do 52 000 godzin (L70), co ogranicza potrzebę serwisowania i przestojów.
- Energooszczędność i ekologia – zgodność z dyrektywami REACH, RoHS oraz najnowszymi normami UE (klasa efektywności E).
Zastosowanie modułu świetlnego Illumix Slim Line 4W – optymalne rozwiązanie do automatyki i przemysłu
Illumix Slim Line 4W doskonale sprawdza się jako oświetlenie maszyn i stanowisk roboczych w przemyśle maszynowym, elektronicznym, montażowym, a także w laboratoriach i warsztatach. Krótka i smukła obudowa ułatwia montaż nawet w ograniczonych, trudno dostępnych miejscach, gdzie kluczowa jest wysoka intensywność przy minimalnym zużyciu energii.
Moduł ten może również pełnić funkcję sygnalizatora statusu maszyny dzięki wielokolorowej emisji światła w zależności od parametrów sterowania – na przykład biały do oświetlenia głównego, kolory RGB do wyświetlania komunikatów ostrzegawczych i informacyjnych.
Wytrzymałość i niezawodność – klucz do pracy w wymagających warunkach
Wysoki poziom ochrony mechanicznej i elektrycznej umożliwia pracę w środowiskach o dużej wilgotności oraz w szerokim zakresie temperatur: od -30°C do +50°C. Aluminiowa konstrukcja oraz odporność na uderzenia do 50 g sprawiają, że produkt doskonale sprawdza się w aplikacjach dynamicznych i narażonych na wstrząsy.
Konstrukcja i montaż – prostota instalacji i integracji z systemami automatyki
Illumix Slim Line 4W został wyposażony w wygodne złącze M12, co umożliwia szybki montaż oraz łatwą integrację z systemami sterowania i zasilania. Niewielkie wymiary (223 x 34 x 24 mm) pozwalają na montaż w ograniczonej przestrzeni, a konstrukcja odporna na wilgoć umożliwia instalację bez konieczności dodatkowej osłony.
Podsumowanie – wszechstronny moduł LED do nowoczesnych rozwiązań technologicznych
Moduł świetlny Illumix Slim Line 4W to idealny wybór dla zakładów produkcyjnych, integratorów systemów automatyki oraz pracowni technicznych poszukujących wydajnego i trwałego oświetlenia LED. Uniwersalność zastosowań, bogata kolorystyka oraz wysoka niezawodność sprawiają, że produkt może być z powodzeniem wykorzystywany wszędzie tam, gdzie istotne są efektywność, bezpieczeństwo i długotrwała eksploatacja.
