Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -10°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko - poliuretan / tłok - NBR(opcja Viton) |
| Zakres średnic | Ø160 do Ø320 |

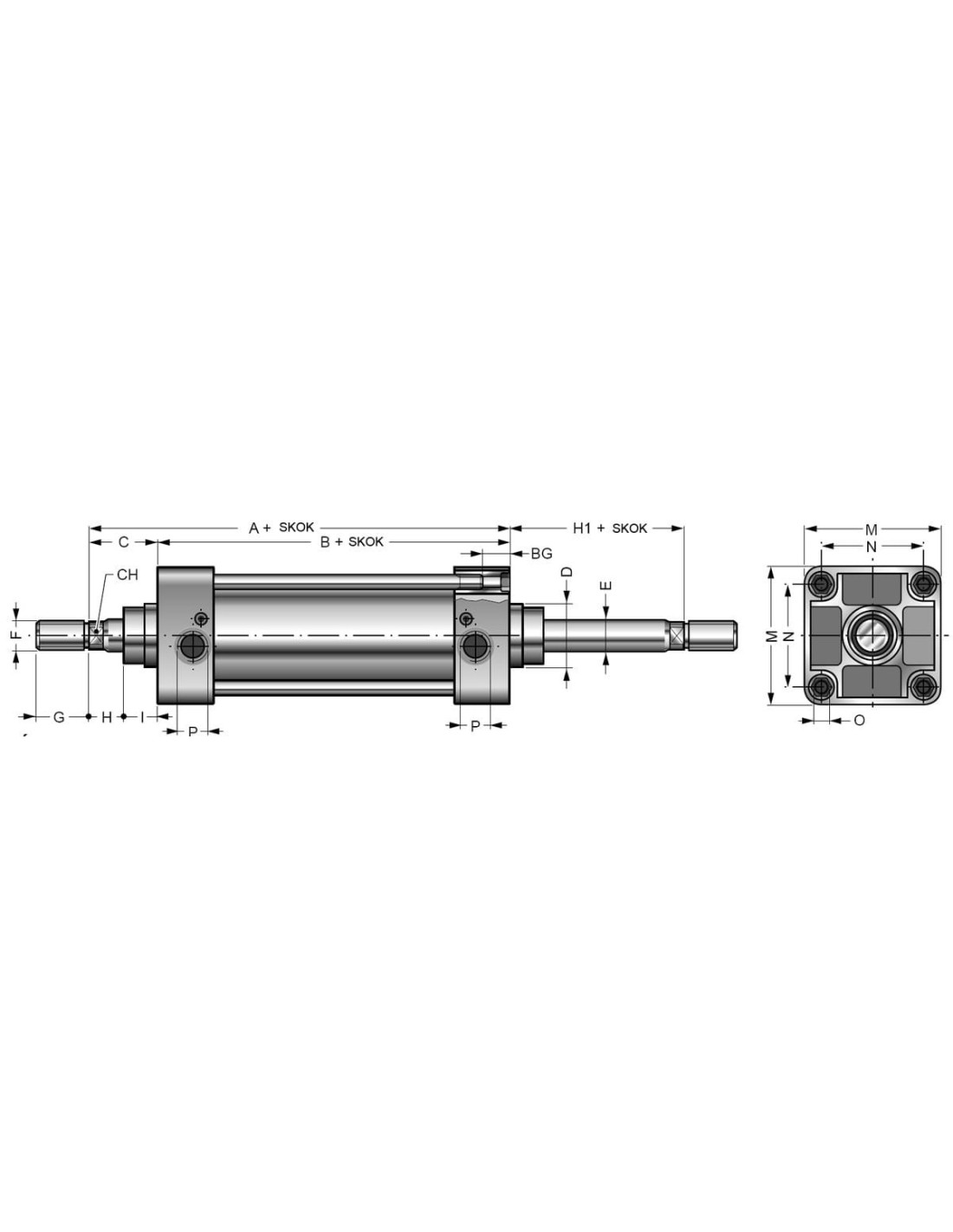

| Średnica | 160 mm |
| SKOK | 400 |
| A | 260 |
| A+SKOK | 660 |
| B | 180 |
| B+SKOK | 580 |
| C | 80 |
| ØD | 65 |
| ØE | 40 |
| ØF | M36x2 |
| G | 72 |
| H | 35 |
| H1 | 80 |
| H1+SKOK | 480 |
| I | 50 |
| M | 180 |
| N | 140 |
| ØO | M16 |
| ØP | G3/4 |
| BG | 23 |
| CH | 36 |

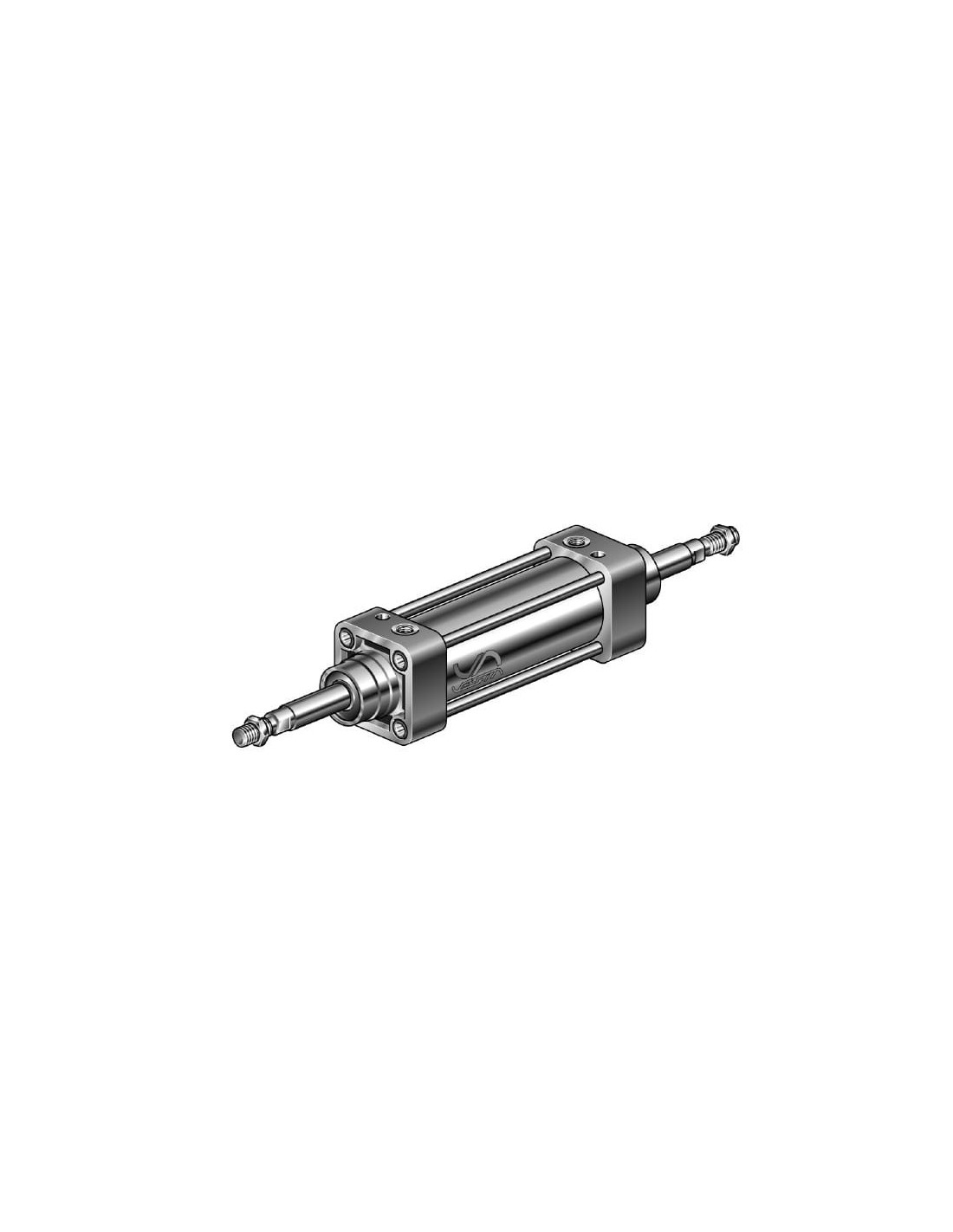

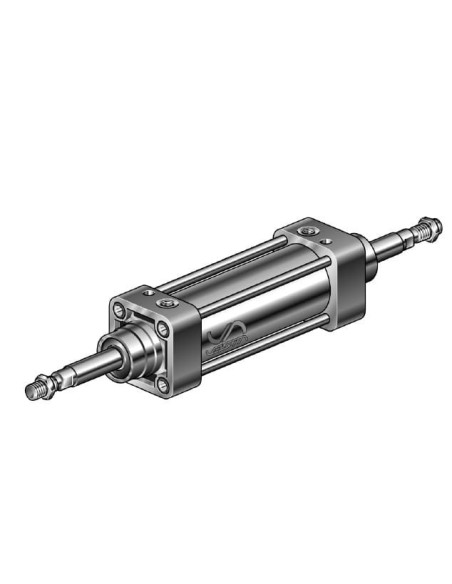

Siłownik pneumatyczny ISO6431 D160x400 z dwustronnym tłoczyskiem – solidność i wszechstronność w zastosowaniach przemysłowych
Siłownik ISO6431 D160x400 z dwustronnym tłoczyskiem to wytrzymały element wykonawczy, przeznaczony do pracy w średnich i ciężkich aplikacjach przemysłowych. Dzięki konstrukcji zgodnej z normą ISO 6431, siłownik ten gwarantuje pełną kompatybilność z systemami pneumatycznymi w branży automatyki, maszynowej oraz montażowej.
Zalety dwustronnego tłoczyska w siłowniku pneumatycznym
Siłownik wyposażony w dwustronne tłoczysko umożliwia precyzyjne prowadzenie ruchu zarówno w jednym, jak i w drugim kierunku. To rozwiązanie minimalizuje ryzyko skręcenia tłoczyska i znacznie poprawia stabilność całego mechanizmu. Dwustronne tłoczysko znajduje zastosowanie tam, gdzie wymagana jest wysoka powtarzalność ruchu oraz dokładność pozycjonowania.
Typowe zastosowania siłownika ISO6431 D160x400
- Automatyka przemysłowa – obsługa linii montażowych, transportu oraz pozycjonowania ładunków.
- Przemysł maszynowy – mechanizmy blokujące, podnoszące, dociskowe i przesuwne.
- Branża opakowaniowa – formowanie, przesuwanie lub grupowanie produktów na taśmie.
- Urządzenia specjalistyczne – manipulatory, podnośniki, stanowiska testowe oraz sortujące.
Budowa i trwałość siłownika pneumatycznego
Model D160x400 charakteryzuje się zastosowaniem wytrzymałych materiałów konstrukcyjnych:
- Korpus: anodowane aluminium – lekkość połączona z odpornością na korozję.
- Pokrywy: lakierowane aluminium, gwarantujące trwałość i odporność na uszkodzenia mechaniczne.
- Tłoczysko oraz pręty montażowe: stal węglowa chromowana (CK45) – zapewnia wysoką odporność na ścieranie.
- Uszczelnienia: wysokiej jakości poliuretan oraz NBR (opcjonalnie Viton dla wyższych temperatur).
Warunki pracy i media robocze
Siłownik ISO6431 D160x400 współpracuje z przefiltrowanym sprężonym powietrzem, nie wymaga dodatkowego smarowania oraz sprawdza się w szerokim zakresie temperatur – od -10°C do +80°C (z uszczelnieniem Viton nawet do +150°C). Ciśnienie robocze w zakresie 1–10 bar umożliwia elastyczne dopasowanie do specyfiki instalacji pneumatycznych.
Kluczowe cechy użytkowe siłownika ISO6431 D160x400
- Pneumatyczna amortyzacja – zapewnia płynną pracę i przedłuża żywotność siłownika.
- Standard ISO 6431 – łatwa integracja z różnego rodzaju osprzętem oraz akcesoriami montażowymi.
- Duża średnica tłoka (160 mm) oraz długi skok (400 mm) – wysoka siła i szeroki zakres zastosowań.
- Solidna budowa – odporność na intensywną eksploatację w warunkach przemysłowych.
Siłowniki pneumatyczne z dwustronnym tłoczyskiem znajdują zastosowanie wszędzie tam, gdzie niezawodność i precyzja ruchu stanowią priorytet. Ich konstrukcja zapewnia długą żywotność oraz bezpieczeństwo eksploatacji w trudnych warunkach pracy.
