Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -10°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko - poliuretan / tłok - NBR(opcja Viton) |
| Zakres średnic | Ø160 do Ø320 |

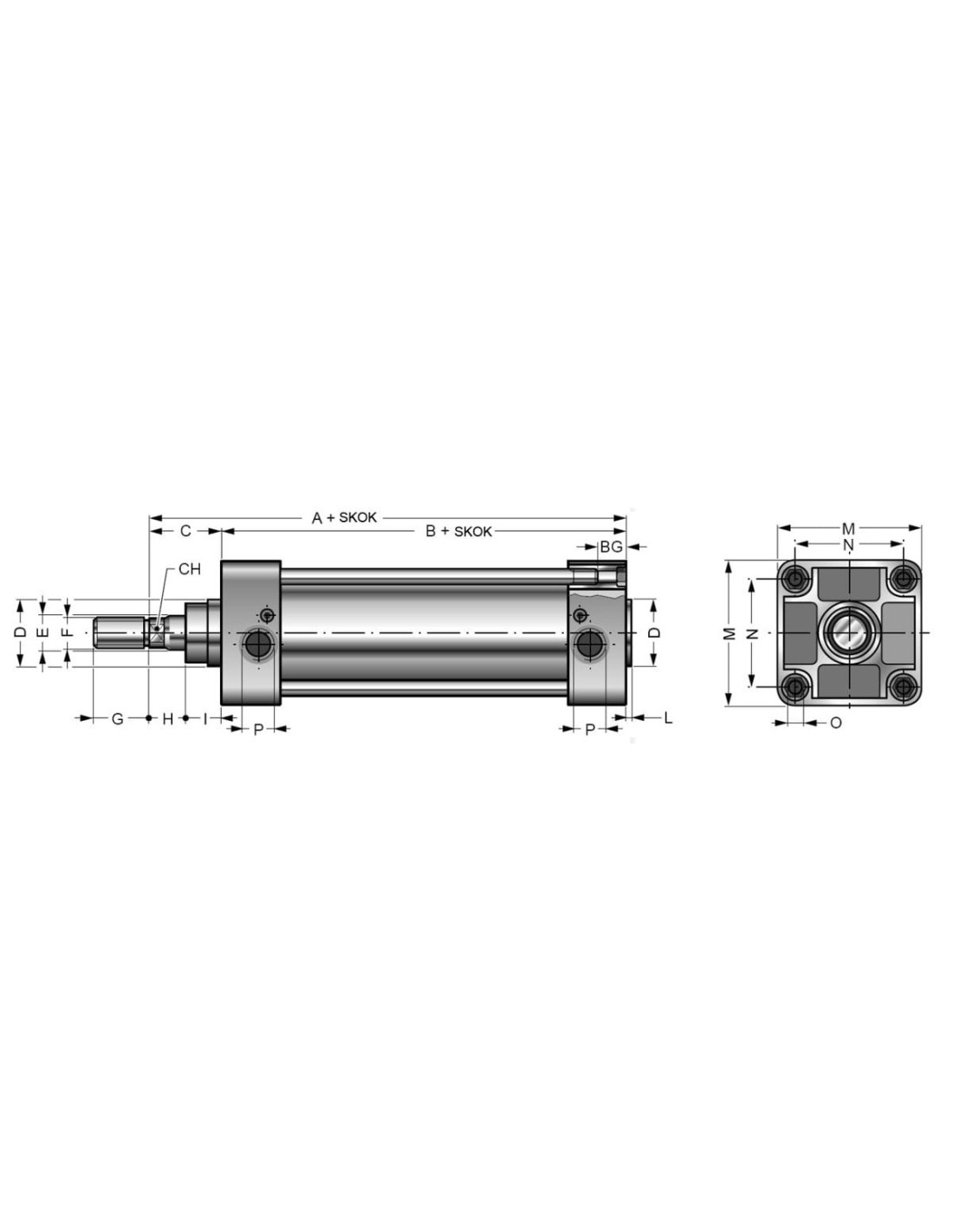

| Średnica | 160 mm |
| SKOK | 400 |
| A | 260 |
| A+SKOK | 660 |
| B | 180 |
| B+SKOK | 580 |
| C | 80 |
| ØD | 65 |
| ØE | 40 |
| ØF | M36x2 |
| G | 72 |
| H | 30 |
| I | 55 |
| L | 6 |
| M | 180 |
| N | 140 |
| ØO | M16 |
| ØP | G3/4 |
| BG | 23 |
| CH | 36 |

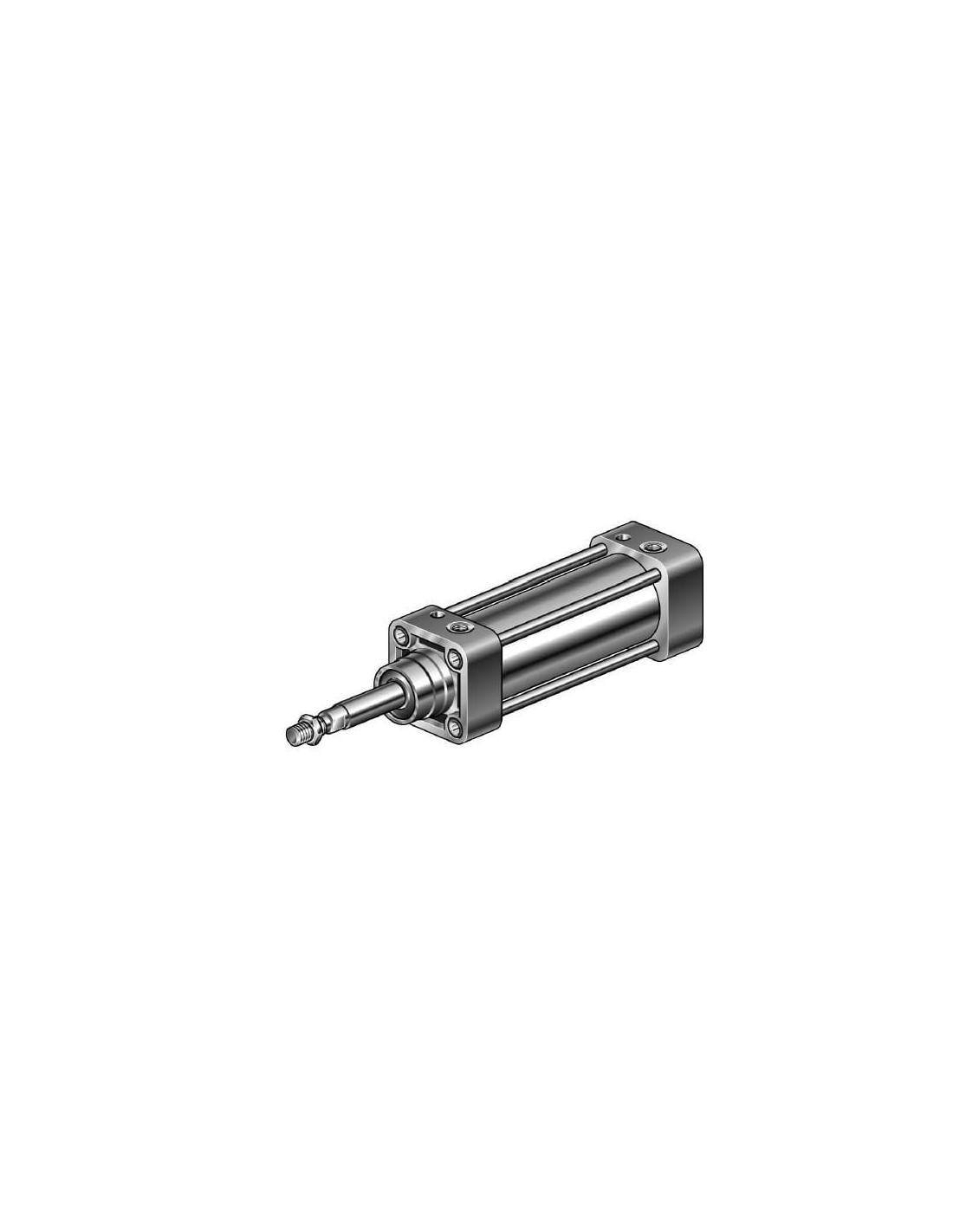

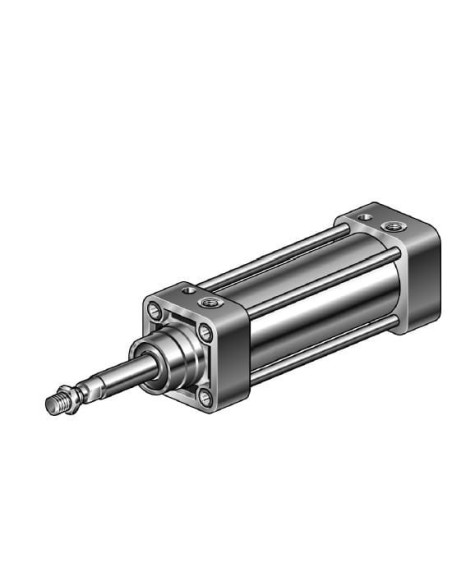

Siłownik pneumatyczny ISO15552/6431 D160x400 – Wydajność, precyzja, niezawodność
Siłownik pneumatyczny ISO15552/6431 D160x400 z amortyzacją pneumatyczną to rozwiązanie dedykowane zaawansowanym zastosowaniom przemysłowym, w których wymagana jest wysoka efektywność pracy, długa żywotność oraz precyzyjna kontrola ruchu. Model ten, oznaczony kodem XJC160.0400, znajduje szerokie zastosowanie w automatyce przemysłowej, systemach transportowych, liniach montażowych oraz wszędzie tam, gdzie niezbędne jest niezawodne działanie siłowników dużej mocy.
Budowa i materiały siłownika pneumatycznego D160x400
Konstrukcja siłownika oparta jest na normie ISO15552 (wcześniej ISO6431), co zapewnia uniwersalność i łatwość integracji z większością osprzętu dostępnego na rynku. Główne elementy wykonane są z wysokiej jakości materiałów:
- Pokrywy: aluminium lakierowane – odporne na korozję i uszkodzenia mechaniczne.
- Tuleja: anodowane aluminium – zapewnia lekkość i trwałość.
- Tłoczysko i pręty montażowe: stal węglowa chromowana CK45 – wysoka wytrzymałość i ochrona przed ścieraniem.
- Uszczelnienia: poliuretan (tłoczysko) oraz NBR, z opcją Viton na tłoku – zapewniają szczelność oraz odporność na trudne warunki pracy.
Typowe zastosowania siłownika pneumatycznego o średnicy 160 mm
Siłowniki pneumatyczne tej klasy przeznaczone są do zastosowań m.in. w:
- Automatyce przemysłowej – sterowanie ruchem precyzyjnych mechanizmów, podnoszenie i przesuwanie dużych komponentów.
- Robotyce – realizacja złożonych ruchów liniowych przy wysokich wymaganiach powtarzalności.
- Przemyśle spożywczym i chemicznym – obszarach, w których wymagana jest praca z minimalnym zapyleniem i bez konieczności częstego smarowania.
- Systemach transportowych – przesuwanie ciężkich materiałów na liniach produkcyjnych.
- Maszynach pakujących, prasach, urządzeniach formujących i wielu innych maszynach przemysłowych.
Główne zalety siłownika pneumatycznego ISO15552 D160x400
- Pneumatyczna amortyzacja – płynne wyhamowanie ruchu, redukcja drgań oraz ochrona elementów maszyny.
- Standaryzacja wymiarów według ISO15552/ISO6431 – łatwa wymiana i kompatybilność.
- Prosta konserwacja – niewymagające smarowania oraz łatwy dostęp do elementów wymiennych.
- Szeroki zakres temperatur pracy od -10°C do +80°C (lub do +150°C w opcji Viton) – elastyczność użytkowania w wymagających środowiskach.
- Możliwość pracy z różnymi mediami – siłownik dedykowany do przefiltrowanego sprężonego powietrza.
- Wytrzymałość konstrukcji – odpowiedni także do ciężkich zadań i wielogodzinnej pracy.
Możliwości montażowe i integracja w układach pneumatycznych
Siłownik wyposażony jest w szpilki ściągające i uniwersalne otwory montażowe, co umożliwia szybki montaż boczny, centralny lub na specjalnych uchwytach. Dodatkowo przemyślany układ przyłączy pneumatycznych (gwint G3/4) ułatwia integrację z większością instalacji sprężonego powietrza dostępnych na rynku.
Podsumowanie – siłownik pneumatyczny D160x400 ISO15552
Siłownik pneumatyczny D160x400 z amortyzacją pneumatyczną to uniwersalne i trwałe rozwiązanie dla wymagających zastosowań w automatyce oraz przemyśle. Dzięki solidnej konstrukcji, wysokiej odporności na obciążenia oraz zgodności z normami ISO, produkt ten z powodzeniem posłuży w różnorodnych aplikacjach, zapewniając bezpieczeństwo i efektywność każdego procesu technologicznego.
