Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -10°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko - poliuretan / tłok - NBR(opcja Viton) |
| Zakres średnic | Ø160 do Ø320 |

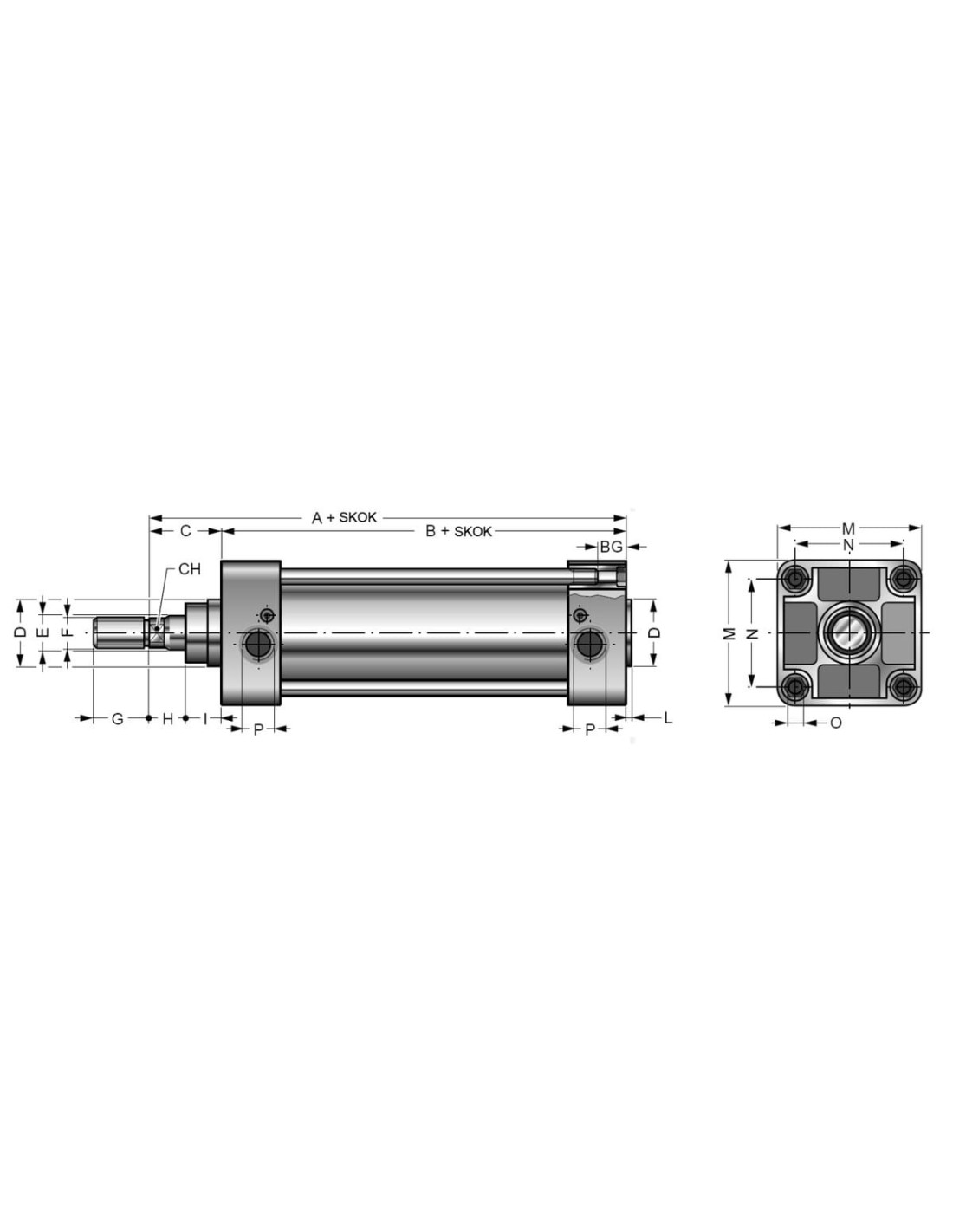

| Średnica | 160 mm |
| SKOK | 450 |
| A | 260 |
| A+SKOK | 710 |
| B | 180 |
| B+SKOK | 630 |
| C | 80 |
| ØD | 65 |
| ØE | 40 |
| ØF | M36x2 |
| G | 72 |
| H | 30 |
| I | 55 |
| L | 6 |
| M | 180 |
| N | 140 |
| ØO | M16 |
| ØP | G3/4 |
| BG | 23 |
| CH | 36 |

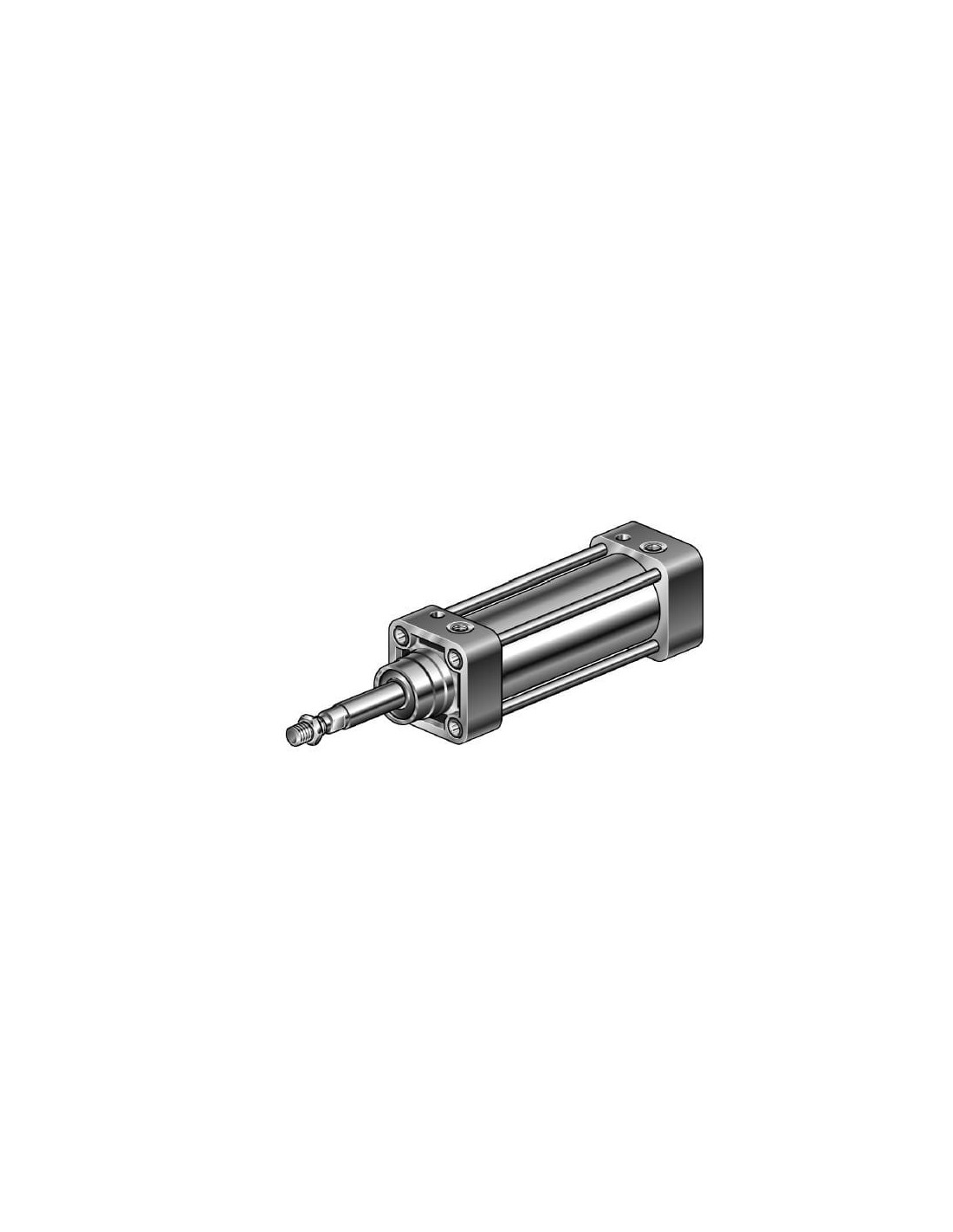

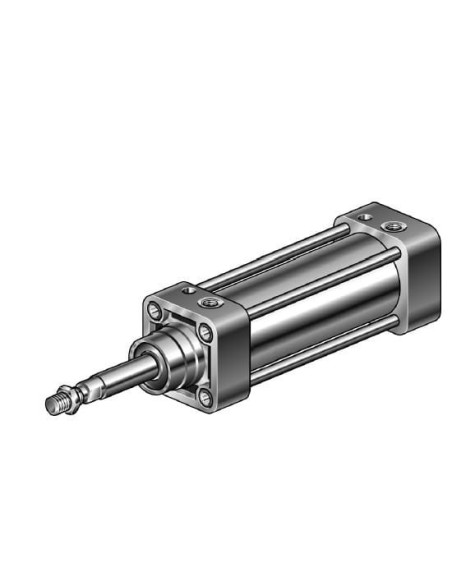

Siłownik pneumatyczny ISO15552/6431 D160x450 – solidność i precyzja w automatyce przemysłowej
Siłownik pneumatyczny ISO15552/6431 o symbolu D160x450 to zaawansowane rozwiązanie przeznaczone do pracy w wymagających warunkach przemysłowych. Model ten, wyposażony w amortyzację pneumatyczną i wykonany zgodnie z obowiązującymi międzynarodowymi normami, gwarantuje wysoką niezawodność oraz wydajność pracy przy zachowaniu precyzyjnej kontroli ruchu.
Zastosowanie siłownika pneumatycznego ISO15552/6431 D160x450
Siłowniki z serii ISO15552 znajdują szerokie zastosowanie w licznych gałęziach przemysłu, w tym:
- w automatyce i robotyce przemysłowej – do napędu ruchomych elementów maszyn oraz linii produkcyjnych,
- w przemyśle spożywczym – w urządzeniach do pakowania i sortowania,
- w przemyśle drzewnym i meblowym – do precyzyjnego pozycjonowania i dociskania,
- tam, gdzie wymagane są duże siły i długi skok tłoka, np. prasy, dozowniki, transportery, urządzenia podnoszące.
Budowa i zalety siłownika D160x450 z amortyzacją pneumatyczną
Konstrukcja oparta na aluminiowych pokrywach lakierowanych i anodowanej tulei zapewnia lekkość oraz odporność na korozję. Wysoką trwałość gwarantują elementy wykonane z chromowanej stali węglowej CK45, co umożliwia zastosowanie także w środowiskach o podwyższonych wymaganiach wytrzymałościowych.
- Amortyzacja pneumatyczna chroni mechanizmy oraz pozwala na łagodniejsze zatrzymanie tłoka, co zwiększa trwałość siłownika i elementów współpracujących.
- Precyzyjne prowadzenie tłoczyska oraz wysokiej jakości uszczelnienia (poliuretan i NBR, opcjonalnie Viton) minimalizują ryzyko wycieków oraz zwiększają żywotność siłownika.
- Szeroki zakres temperatury pracy oraz opcja uszczelnień Viton umożliwiają zastosowanie urządzenia w środowiskach o podwyższonych temperaturach.
Możliwości instalacyjne i uniwersalność siłownika pneumatycznego
Standaryzowany wymiar ISO15552/6431 oraz stosowane w konstrukcji szpilki ściągające znacznie ułatwiają montaż siłownika w różnych typach instalacji przemysłowych. Wyprowadzenia gwintowane i precyzyjnie wykonane mocowania pozwalają na szybką integrację z istniejącymi systemami napędowymi.
- Uniwersalność zastosowań dzięki możliwości pracy w szerokim zakresie ciśnień (1 – 10 bar) oraz kompatybilności z przefiltrowanym sprężonym powietrzem.
- Wytrzymała konstrukcja zapewniająca długotrwałe i bezawaryjne użytkowanie nawet w trudnych warunkach technologicznych.
Typowe korzyści z zastosowania siłownika ISO15552/6431 D160x450
Siłownik pneumatyczny o średnicy 160 mm i skoku 450 mm to rozwiązanie dla aplikacji wymagających dużej siły oraz precyzyjnej regulacji położenia. Amortyzacja pneumatyczna eliminuje uderzenia końcowe, redukując poziom hałasu oraz zużycie komponentów maszyny.
- Bezpieczeństwo pracy dzięki płynnemu ruchowi oraz skutecznej amortyzacji końcowej.
- Łatwa eksploatacja i konserwacja – siłownik nie wymaga dodatkowego smarowania.
- Kompatybilność z komponentami automatyki w standardzie ISO15552.
