Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -10°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko - poliuretan / tłok - NBR(opcja Viton) |
| Zakres średnic | Ø160 do Ø320 |

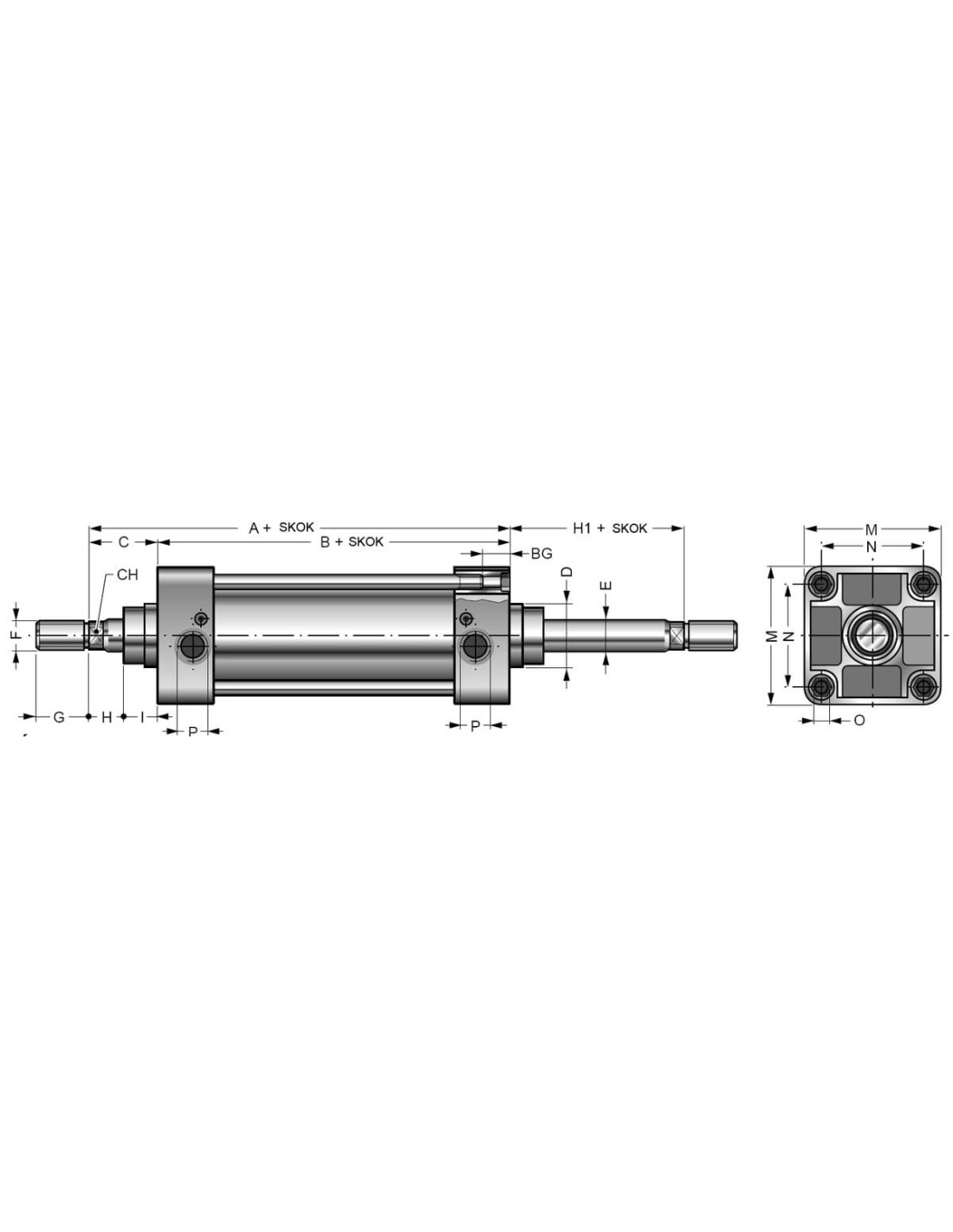

| Średnica | 160 mm |
| SKOK | 160 |
| A | 260 |
| A+SKOK | 420 |
| B | 180 |
| B+SKOK | 340 |
| C | 80 |
| ØD | 65 |
| ØE | 40 |
| ØF | M36x2 |
| G | 72 |
| H | 35 |
| H1 | 80 |
| H1+SKOK | 240 |
| I | 50 |
| M | 180 |
| N | 140 |
| ØO | M16 |
| ØP | G3/4 |
| BG | 23 |
| CH | 36 |

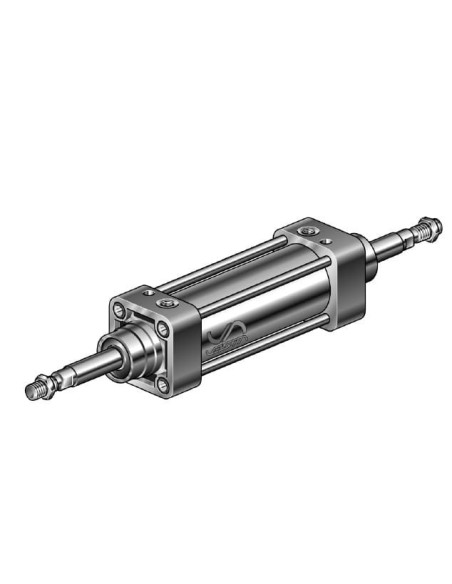

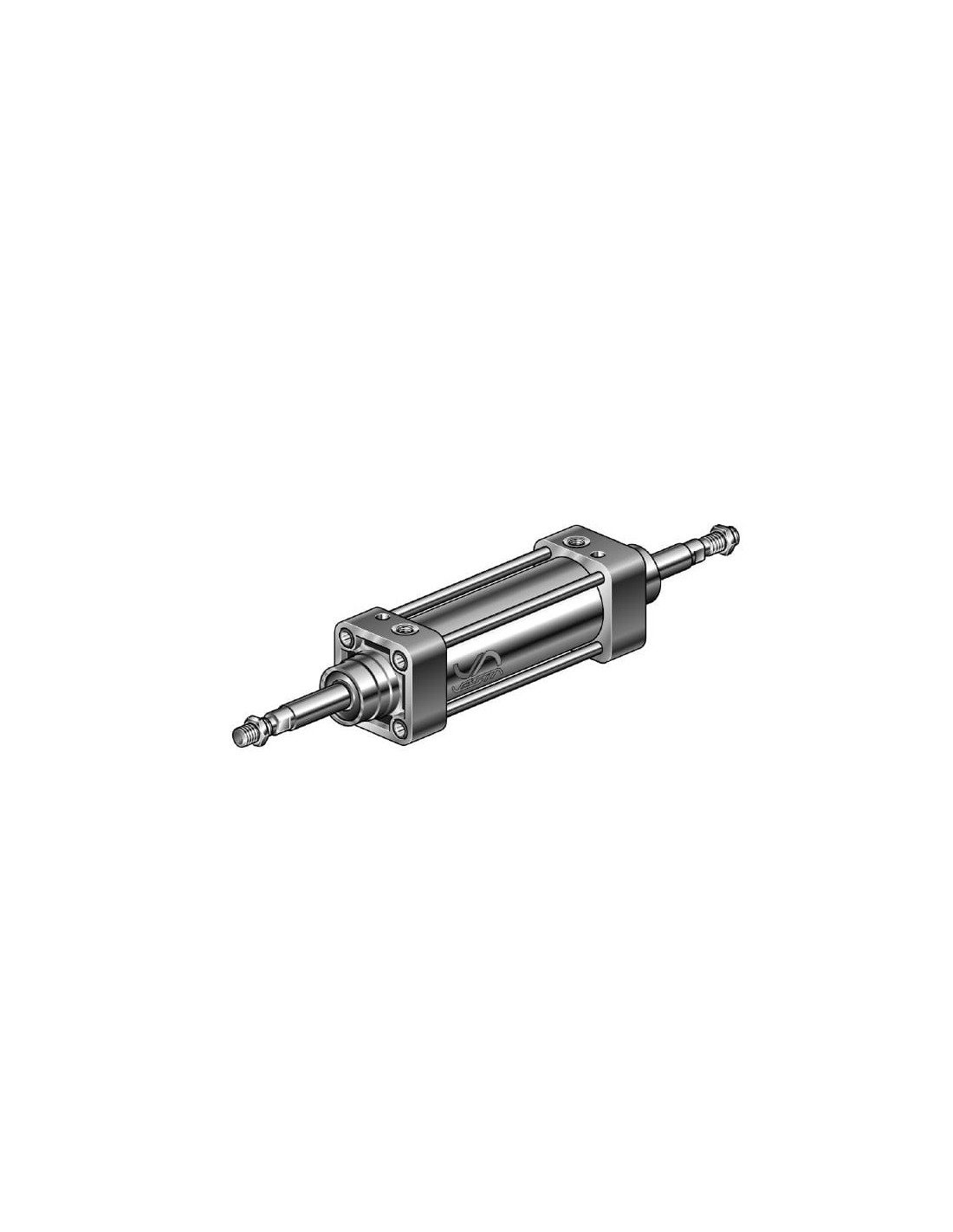

Siłownik pneumatyczny ISO 6431 D160x160 z dwustronnym tłoczyskiem – solidność i precyzja działania
Siłownik pneumatyczny ISO 6431 D160x160 z dwustronnym tłoczyskiem to komponent przeznaczony do wymagających zastosowań w automatyce przemysłowej i maszynowej. Budowa oparta na normie ISO 6431 zapewnia pełną zgodność z popularnymi standardami montażu, co umożliwia łatwą integrację z szeroką gamą urządzeń oraz systemów pneumatycznych.
Typowe zastosowania siłowników ISO 6431 z dwustronnym tłoczyskiem
Siłownik z tłoczyskiem przelotowym znajduje szerokie zastosowanie w przemyśle maszynowym, automatyce, a także w procesach technologicznych wymagających precyzyjnego, symetrycznego przesuwu. Wyróżnia się szczególnie w aplikacjach, gdzie niezbędna jest taka sama siła i prędkość ruchu w obu kierunkach oraz możliwość montażu czujników po obu stronach siłownika.
- Automatyka montażowa i transportowa – realizacja zadań związanych z pozycjonowaniem, przesuwaniem i przenoszeniem elementów.
- Przemysł spożywczy, chemiczny, motoryzacyjny – wszędzie tam, gdzie środowisko wymaga odporności na trudne warunki i precyzji działania.
- Aplikacje wymagające synchronicznego ruchu – m.in. systemy podwójnego pchania, napędy tłoków w prasach czy urządzeniach testujących.
- Instalacje wymagające regulacji skoku po obu stronach – wygodna adaptacja do różnych rozmiarów transportowanych elementów lub urządzeń.
Główne zalety siłownika ISO 6431 z dwustronnym tłoczyskiem
Siłownik pneumatyczny D160x160 wyróżnia się na tle innych modeli dzięki kilku kluczowym cechom konstrukcyjnym i użytkowym:
- Dwustronny tłoczyskowy mechanizm ułatwiający wykonywanie ruchu w obu kierunkach bez konieczności stosowania dwóch siłowników.
- Obudowa z anodowanego aluminium oraz lakierowane pokrywy, które gwarantują trwałość, odporność na korozję i niską wagę układu.
- Uszczelnienia tłoczyska z poliuretanu oraz tłoka z NBR (z opcją Viton) zapewniają wysoką szczelność i odporność na zużycie.
- Pręty i tłoczysko z chromowanej stali węglowej CK45 zapewniające wytrzymałość oraz odporność na uszkodzenia mechaniczne.
- Pneumatyczna amortyzacja umożliwiająca łagodny i cichy koniec ruchu.
- Szeroki zakres temperatur pracy pozwalający na wykorzystanie siłownika w warunkach przemysłowych, magazynowych i na zewnątrz.
- Brak konieczności dodatkowego smarowania, co ułatwia konserwację.
Możliwości integracji i kompatybilność z akcesoriami
Konstrukcja zgodna ze standardem ISO 6431 pozwala na stosowanie wielu typów akcesoriów montażowych, takich jak:
- uchwyty montażowe,
- czujniki położenia tłoka,
- śruby regulacyjne skoku,
- złączki pneumatyczne różnych typów.
Siłownik może być instalowany w różnych pozycjach, zarówno poziomo, jak i pionowo, co zapewnia dużą elastyczność podczas projektowania oraz modernizacji linii produkcyjnych.
Dlaczego warto wybrać siłownik ISO 6431 D160x160 z dwustronnym tłoczyskiem?
Wybierając siłownik ISO 6431 D160x160 z przelotowym tłoczyskiem, można liczyć na niezawodne działanie, wieloletnią wytrzymałość oraz łatwość integracji z innymi komponentami systemów pneumatycznych. To idealne rozwiązanie, gdy wymagana jest precyzja, siła oraz symetryczna praca tłoka.
