Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Standard | UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø12 do Ø100 |
| Średnica | 50 mm |
| SKOK | 15 |

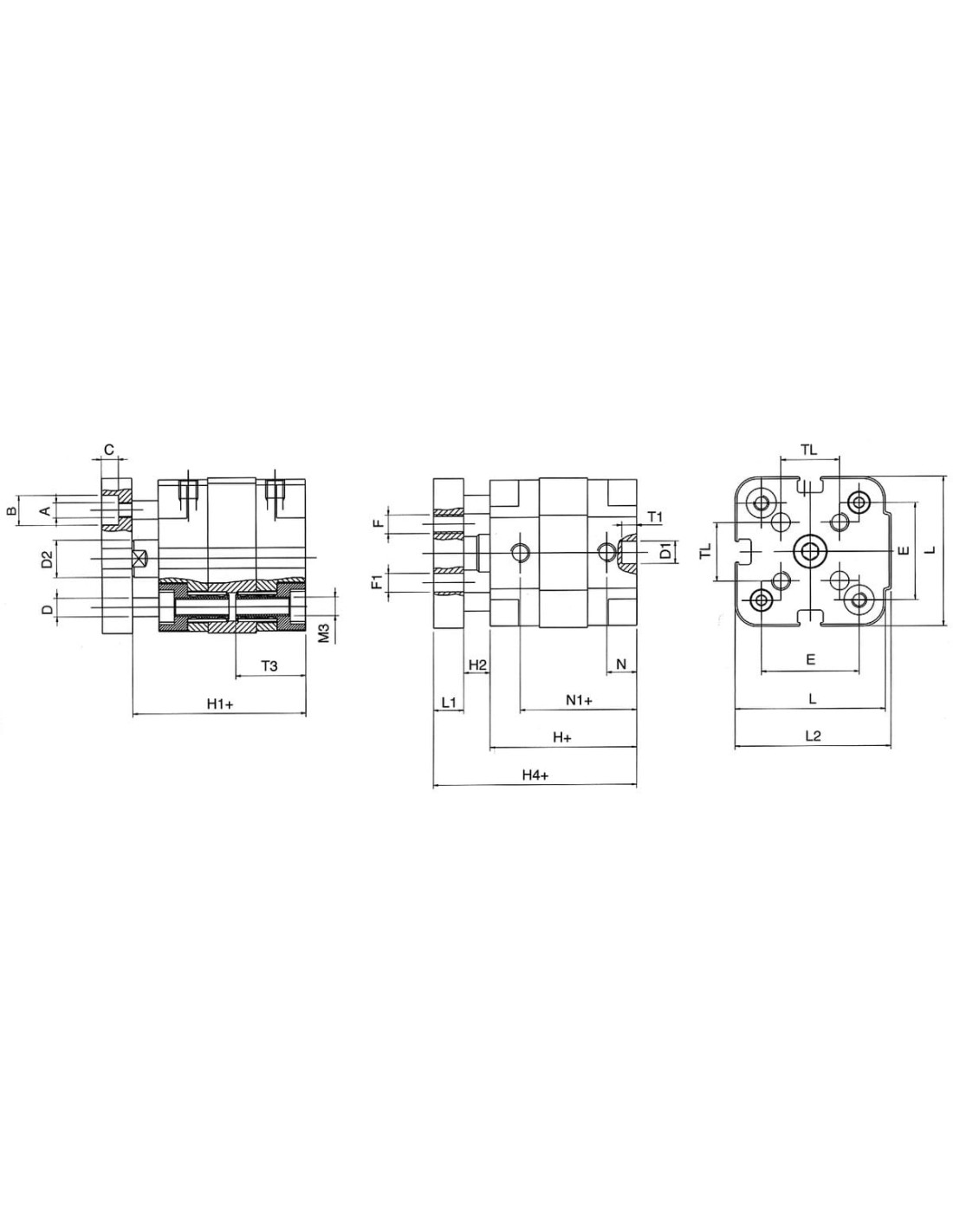

| A | M6 |
| B | 11 |
| C | 7 |
| D | 8 |
| D1 | 6 |
| D2 | 16 |
| E | 50 |
| F | M6 |
| F1 | 6 |
| H | 45,5 |
| H+SKOK | 60,5 |
| H1 | 55,5 |
| H1+SKOK | 70,5 |
| H2 | 10,2 |
| H4 | 67,5 |
| H4+SKOK | 82,5 |
| L | 68 |
| L1 | 12 |
| L2 | 71 |
| M3 | M8 |
| N | 7,5 |
| N1 | 38 |
| N1+SKOK | 53 |
| T1 | 4 |
| T3 | 23,5 |
| TL | 29,7 |

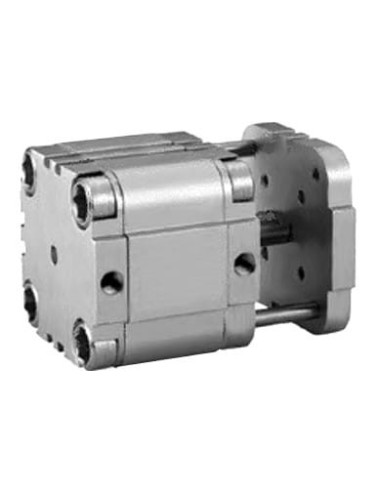

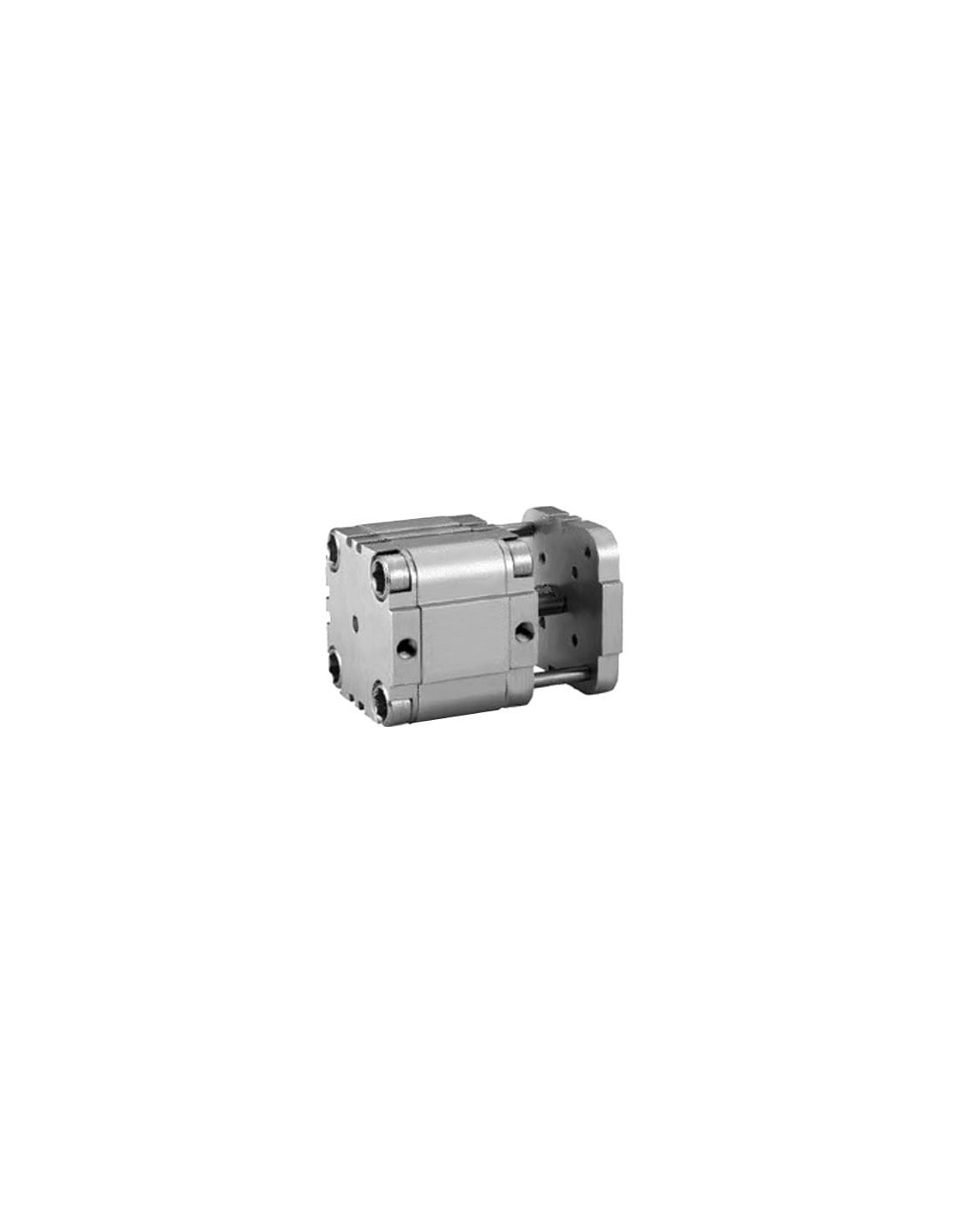

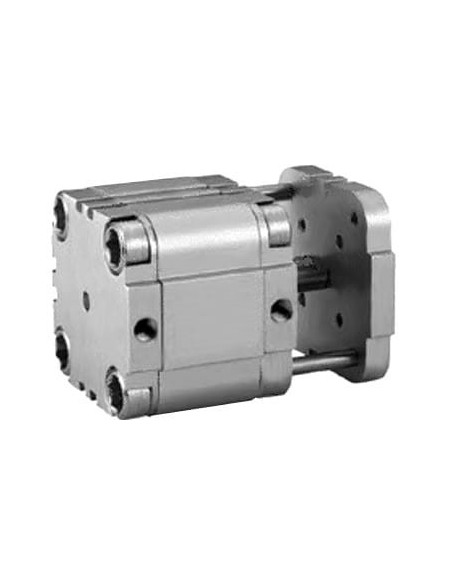

Siłownik pneumatyczny kompaktowy D50x15 UNITOP – siłownik antyobrotowy do precyzyjnych aplikacji
Siłownik pneumatyczny kompaktowy D50x15 to sprawdzone rozwiązanie wykorzystywane w aplikacjach wymagających precyzji, oszczędności miejsca oraz odporności na trudne warunki przemysłowe. Konstrukcja oparta na standardzie UNITOP zapewnia wysoką uniwersalność i kompatybilność z większością systemów automatyki przemysłowej.
Zastosowanie kompaktowych siłowników pneumatycznych 50 mm
Kompaktowy siłownik pneumatyczny o średnicy 50 mm i skoku 15 mm znajduje szerokie zastosowanie w różnych branżach, szczególnie tam, gdzie liczy się oszczędność miejsca oraz precyzyjne prowadzenie ruchu. Często wykorzystywany jest w:
- Automatyce przemysłowej
- Systemach montażowych i manipulacyjnych
- Liniach produkcyjnych do transportu i pozycjonowania elementów
- Urządzeniach pakujących oraz maszynach specjalnych
- Aplikacjach wymagających trwałego i powtarzalnego działania
Zalety siłownika pneumatycznego D50x15, antyobrotowego
Siłownik wyróżnia się antyobrotowym tłoczyskiem, co znacząco podnosi precyzję pracy i eliminuje ryzyko niepożądanego skręcania elementów mocowanych do siłownika. Dzięki temu możliwe jest prowadzenie ruchu prostoliniowego oraz stabilne mocowanie akcesoriów końcowych.
- Kompaktowa obudowa – idealna do montażu w ograniczonych przestrzeniach
- Anodowane aluminium – zwiększona odporność na korozję i uszkodzenia mechaniczne
- Brak konieczności smarowania – niskie koszty utrzymania i łatwość użytkowania
- Amortyzacja mechaniczna – ochrona elementów podczas krańcowych położeń
- Szeroki zakres pracy w temperaturach (-20°C do +80°C)
- Tłoczysko chromowane CK45 – wysoka twardość i trwałość elementu roboczego
Typowe cechy i specyfikacje siłownika kompaktowego UNITOP D50x15
Model ten spełnia wymagania standardu UNITOP, umożliwiając łatwą integrację z innymi komponentami tego typu. Kompaktowe wymiary pozwalają na montaż w ograniczonych przestrzeniach, zapewniając jednocześnie dużą siłę działania przy zachowaniu niewielkiej masy. Elementy uszczelniające wykonane z poliuretanu gwarantują wysoką szczelność i niezawodność nawet przy intensywnej eksploatacji.
Kiedy warto wybrać siłownik pneumatyczny antyobrotowy?
Wybór antyobrotowego siłownika pneumatycznego jest szczególnie zalecany w sytuacjach, gdy niezbędne jest precyzyjne prowadzenie ruchu liniowego, eliminujące luz oraz skręcanie mocowanych komponentów. Rozwiązanie to znajduje zastosowanie w nowoczesnych liniach montażowych, systemach pick&place, a także w robotyce oraz urządzeniach wymagających powtarzalności ruchu oraz niezawodności.
