Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 50 mm |
| SKOK | 30 |

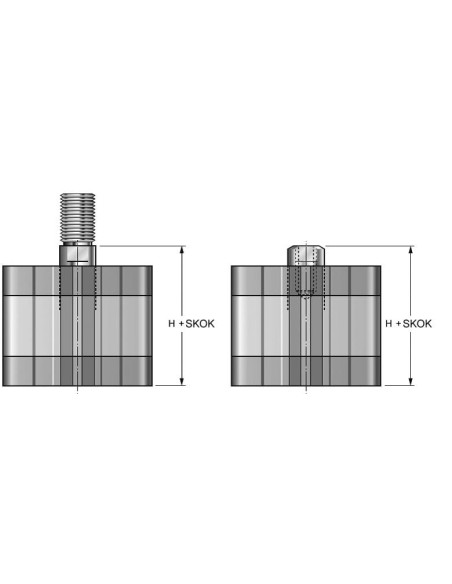

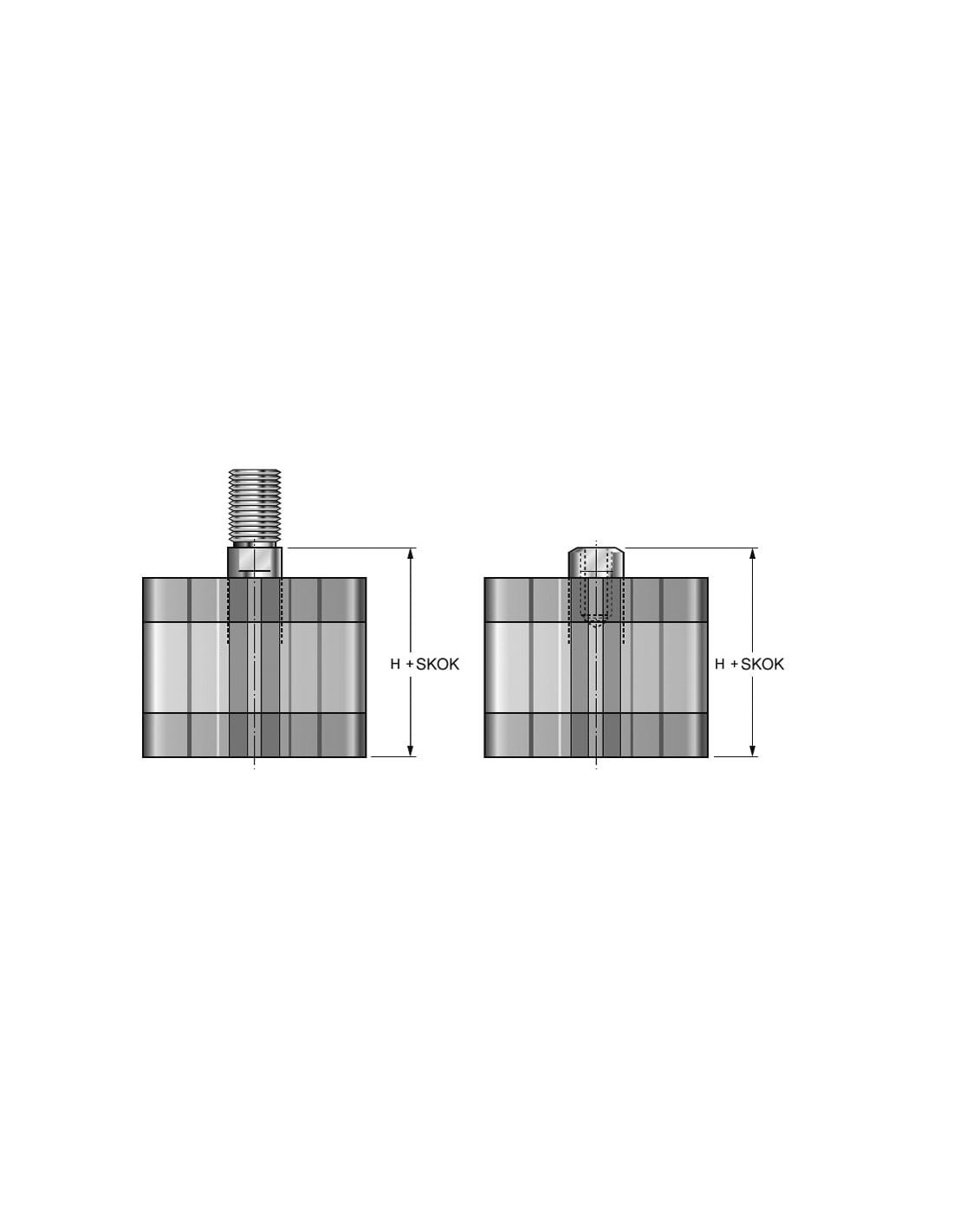

| H | 45(±0,7) |
| H+SKOK | 75(±0,7) |
| F sprężyny max [skok 0 mm] | 90 N |
| F sprężyny max [skok 50 mm] | 26 N |

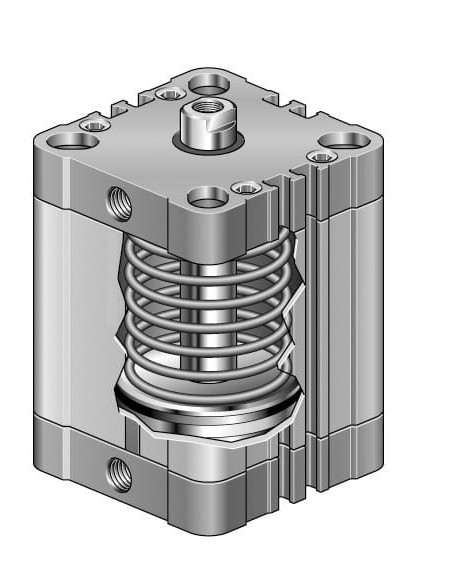

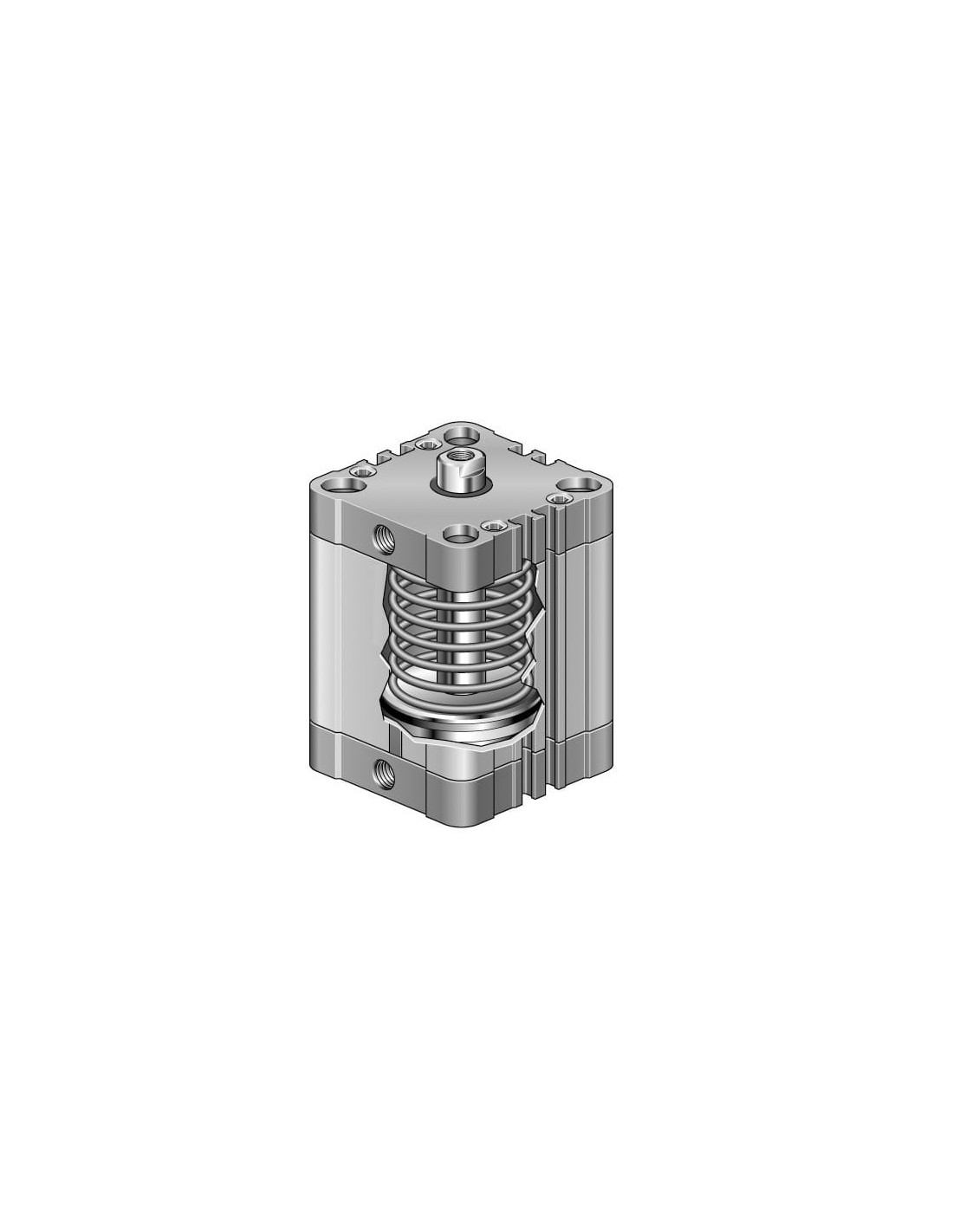

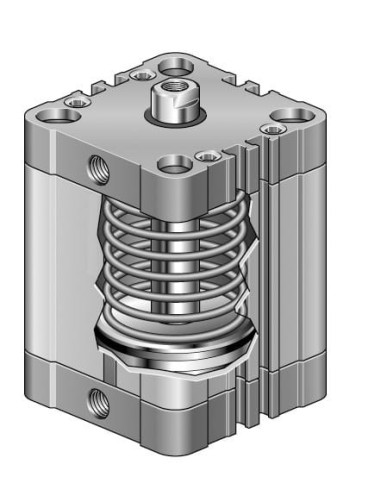

Siłownik pneumatyczny kompaktowy D50x30 ISO21287 – jednostronnego działania z powrotną sprężyną
Siłownik pneumatyczny kompaktowy o średnicy tłoka 50 mm i skoku 30 mm, zgodny z normą ISO 21287, to zaawansowane rozwiązanie stosowane w nowoczesnych systemach automatyki przemysłowej. Wykonanie jednostronnego działania z sprężyną powrotną sprawia, że komponent ten idealnie nadaje się do aplikacji, w których wymagany jest szybki, precyzyjny i bezpieczny powrót tłoczyska po wykonaniu ruchu roboczego.
Zalety oraz możliwości wykorzystania kompaktowego siłownika pneumatycznego
Kompaktowa budowa pozwala na montaż urządzenia nawet w ograniczonej przestrzeni, co czyni go idealnym do zastosowania w maszynach przemysłowych, automatycznych liniach montażowych, urządzeniach pakujących, przenośnikach oraz stanowiskach testujących. Wytrzymała konstrukcja i wysokiej jakości materiały gwarantują niezawodność — pokrywy wykonane z odlewu aluminium oraz anodowany profil aluminiowy chronią wnętrze siłownika przed niekorzystnym wpływem czynników zewnętrznych.
- Prosta konstrukcja z mechanicznie amortyzowanym ruchem końcowym
- Szeroki zakres temperatur pracy oraz odporność na zmienne warunki otoczenia
- Tłoczysko ze stali nierdzewnej AISI 420 gwarantuje trwałość oraz odporność na korozję w środowiskach przemysłowych
- Jednostronne działanie – szybki powrót tłoka dzięki wbudowanej sprężynie powrotnej
- Brak wymogu dodatkowego smarowania
Typowe zastosowania siłowników kompaktowych ISO 21287
Siłownik kompaktowy D50x30 znajduje zastosowanie w wielu branżach przemysłowych, zwłaszcza tam, gdzie kluczowa jest oszczędność miejsca i niezawodność działania. Typowe zastosowania obejmują:
- Automatyka i robotyka przemysłowa – napędzanie ruchomych elementów maszyn lub robotów
- Systemy pakujące i sortujące
- Stanowiska montażowe – przesuwanie, dociskanie, pozycjonowanie elementów
- Mechanizmy blokujące i dociskające
- Automatyzacja procesów technologicznych
Konstrukcja i kompatybilność
Zastosowany standard ISO 21287 oraz standard UNITOP zapewniają łatwą integrację z innymi elementami systemów pneumatycznych. Konstrukcja kompaktowa umożliwia montaż w ograniczonej przestrzeni, a szeroki zakres średnic od Ø16 do Ø100 mm pozwala na dobór odpowiedniego siłownika do wymagań aplikacji.
Sprężynowe rozwiązanie powrotu tłoczyska zwiększa bezpieczeństwo i niezawodność — siłownik powraca do pozycji początkowej nawet w przypadku braku zasilania powietrzem. Rozwiązanie to można stosować zarówno w nowoczesnych, jak i modernizowanych maszynach.
