Dane techniczne
| UWAGA! | Nakrętki należy zamawiać osobno |
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -10 °C ÷ +80 °C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal nierdzewna AISI 303 |
| Standard | ISO 6432 dla średnic tłoka D16-25 |
| Tuleja | stal nierdzewna AISI 304 |
| Uszczelnienia | poliuretan(na zamówienie Viton) |
| Zakres średnic | Ø16 do Ø63 |
| Średnica | 16 mm |
| SKOK | 25 |
| A | M6 |
| A1 | 6 |
| B | M16x1,5 |
| C | 19 |
| CH | 5 |
| F | 18 |
| G | M5 |
| K | 22 |
| K+SKOK | 47 |
| L | 16 |
| P | 53 |
| P+SKOK | 78 |

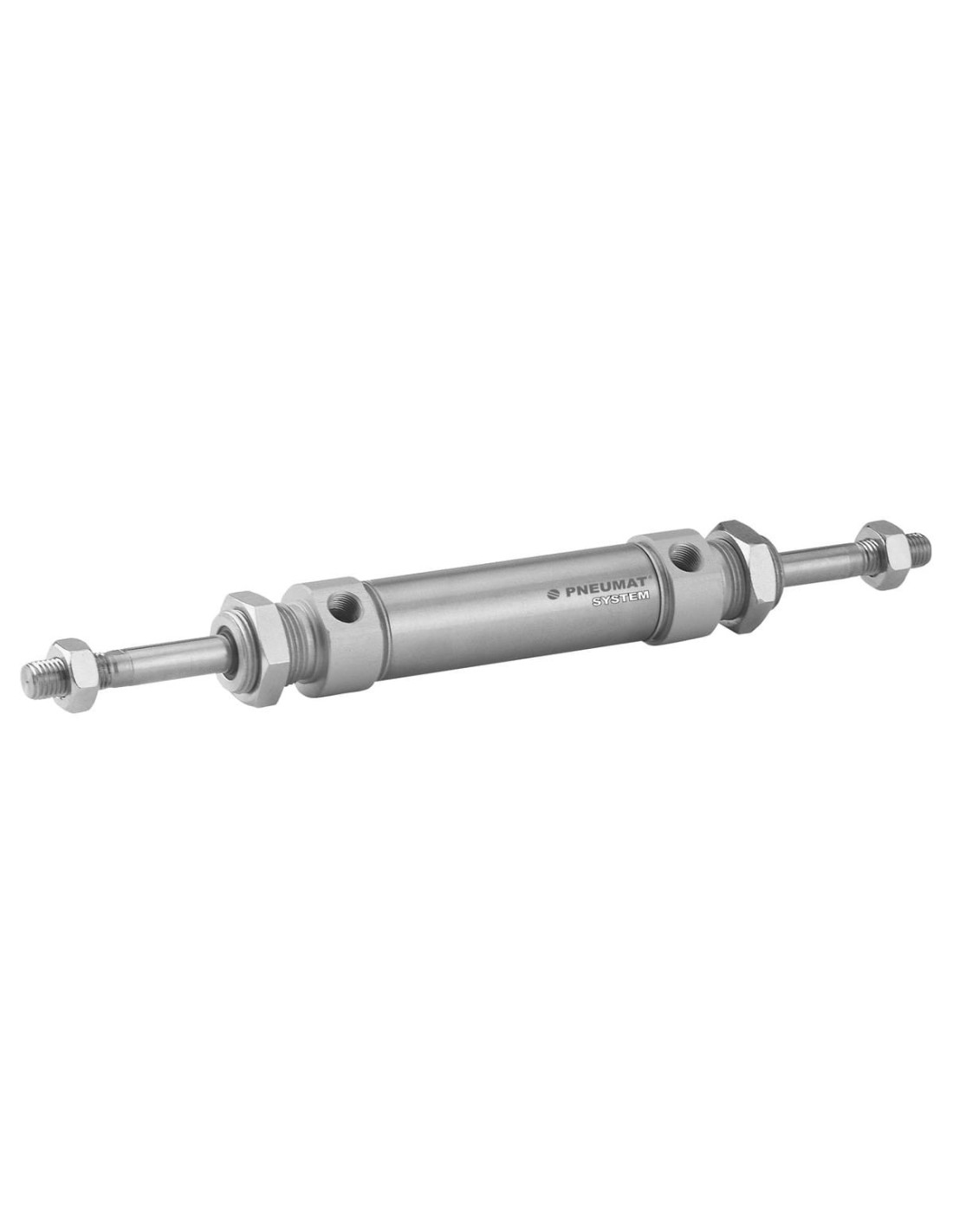

Siłownik pneumatyczny okrągły ISO 6432 D16x25 – dwustronne tłoczysko
Siłownik pneumatyczny okrągły o średnicy tłoka 16 mm i skoku 25 mm to precyzyjne rozwiązanie przeznaczone do automatyzacji oraz mechanizacji procesów przemysłowych. Zgodność ze standardem ISO 6432 gwarantuje szeroką kompatybilność z osprzętem oraz systemami innych producentów, co ułatwia integrację z istniejącymi instalacjami.
Zalety siłownika pneumatycznego D16x25
- Wysoka trwałość dzięki korpusowi i tłoczysku wykonanemu ze stali nierdzewnej (AISI 303/304), odpornych na korozję oraz niekorzystne warunki środowiskowe.
- Dwustronne tłoczysko umożliwia zastosowanie w aplikacjach wymagających pełnej synchronizacji ruchów lub podwójnego działania.
- Amortyzacja mechaniczna pozwala na cichą i płynną pracę, co wpływa na zwiększenie trwałości elementów i zminimalizowanie zużycia eksploatacyjnego.
- Uszczelnienia poliuretanowe zapewniają długą żywotność i szczelność. Możliwość zastosowania uszczelnień Viton dla podwyższonych temperatur (na zamówienie).
- Szeroki zakres temperatur pracy: od -10°C do +80°C (dla uszczelnień Viton do +150°C), umożliwiający bezpieczne użytkowanie w zróżnicowanych warunkach otoczenia.
- Uniwersalność montażu – zgodność wymiarowa ze standardami ISO pozwala na elastyczne dopasowanie do różnych rozwiązań konstrukcyjnych.
Typowe zastosowania siłowników pneumatycznych dwustronnych ISO 6432
Siłownik pneumatyczny D16x25 z dwustronnym tłoczyskiem znajduje zastosowanie wszędzie tam, gdzie wymagany jest niezawodny i powtarzalny ruch liniowy. Typowe branże wykorzystujące siłowniki pneumatyczne ISO 6432 to:
- automatyka przemysłowa – elementy manipulacyjne, podnoszenie, przesuwanie, dociskanie,
- linie montażowe – precyzyjne pozycjonowanie detali,
- pakowanie i sortowanie produktów,
- urządzenia laboratoryjne oraz medyczne,
- maszyny specjalistyczne w przemyśle spożywczym, drzewnym oraz elektronicznym.
Możliwości zastosowania siłownika pneumatycznego z dwustronnym tłoczyskiem
Dwustronne tłoczysko otwiera nowe możliwości – umożliwia synchronizację ruchu w dwóch kierunkach oraz montaż dodatkowych czujników lub elementów roboczych po obu stronach siłownika. To rozwiązanie szczególnie polecane jest w systemach, w których zależy na równomiernym rozłożeniu sił oraz precyzyjnym pozycjonowaniu.
Siłowniki z tłokiem o średnicy 16 mm oraz skoku 25 mm doskonale sprawdzają się zarówno w prostych aplikacjach, jak i w bardziej zaawansowanych liniach automatyki, gwarantując wysoką efektywność i niezawodność działania.
Budowa i kompatybilność – standard ISO 6432
Zgodność ze standardem ISO 6432 gwarantuje, że siłownik może być montowany z wykorzystaniem szerokiej gamy uchwytów oraz akcesoriów dostępnych na rynku. Pokrywy z anodowanego aluminium zapewniają lekkość i odporność na czynniki zewnętrzne, a nakrętki montażowe mogą być zamówione oddzielnie, umożliwiając indywidualny dobór do konkretnego zastosowania.
