Dane techniczne
| Napięcie | 24 - 240V AC/DC |
| Temperatura pracy | od -20°C do 70°C |
| Czas pracy [ED] | 75% |
| Wyłączniki krańcowe | 5A 125V AC / 3A 250V AC |
| Stopień ochrony | IP67 |
| Dodatkowe opcje (na zapytanie) | BSR - pakiet zabezpieczający akumulatory, system pozycjonowania DPS, potencjometr, napęd 3 pozycyjny, napęd 4 pozycyjny, 2 fazy sterowania - faza ciągła, opcjonalnie NO / NC |
| Moment rozruchowy | 90 Nm |
| Moment roboczy | 85 Nm |
| Kołnierz przyłączeniowy ISO5211 | F05/F07 |
| Podwójny kwadrat | 17mm, opcjonalnie 11mm, 14mm |
| Czas przesterowania | 29s |
| Grzałka | 3,5W |

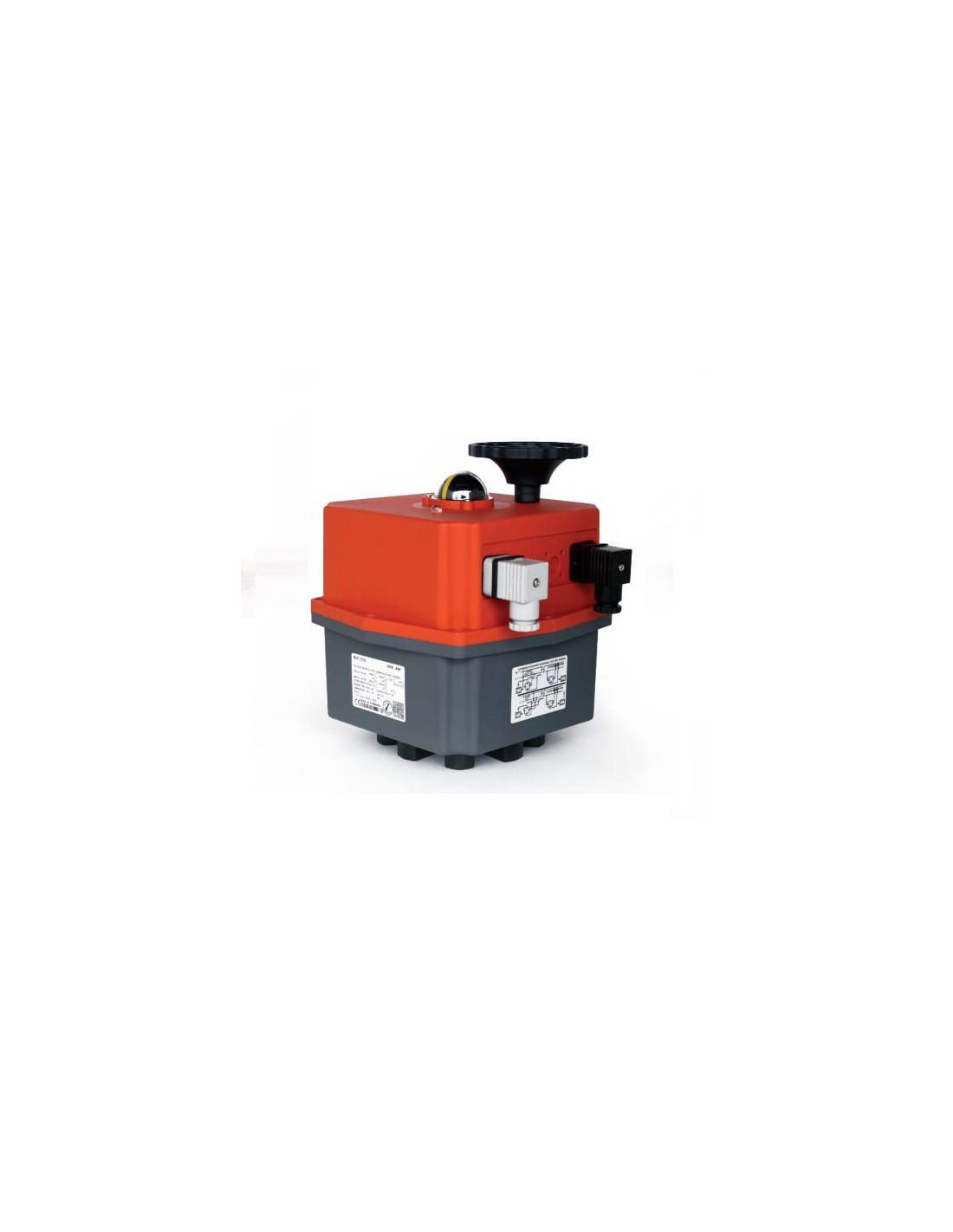

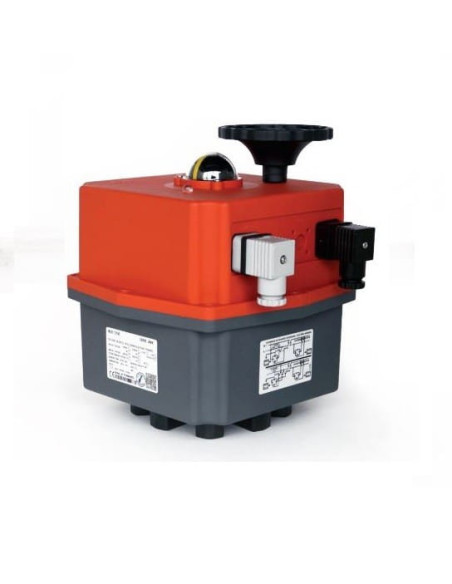

Napęd elektryczny do zaworów ćwierćobrotowych 85 Nm – wszechstronne sterowanie przepływem
Napęd elektryczny do zaworów ćwierćobrotowych o momencie 85 Nm to niezawodne rozwiązanie do automatyzacji zaworów przemysłowych. Przeznaczony do precyzyjnego sterowania przepływem w instalacjach wodnych, przemysłowych, grzewczych oraz klimatyzacyjnych, zapewnia skuteczną obsługę zaworów kulowych i motylkowych, wymagających obrotu o 90°. Wytrzymała obudowa oraz zastosowane technologie pozwalają na pracę urządzenia nawet w trudnych warunkach środowiskowych.
Zastosowanie napędu elektrycznego do zaworów kulowych i motylkowych
Napęd elektryczny J4CS85 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zdalna lub automatyczna kontrola przepływu mediów, takich jak woda, gaz, para czy ciecze technologiczne. Doskonale sprawdza się w:
- Instalacjach przemysłowych do zarządzania przepływem mediów technologicznych,
- Systemach HVAC – ogrzewanie, wentylacja, klimatyzacja,
- Gospodarce wodno-ściekowej – automatyczne sterowanie zaworami w oczyszczalniach, stacjach uzdatniania wody oraz pompowniach,
- Rolnictwie i systemach nawadniających – automatyka przepływu wody,
- Automatyzacji procesów technologicznych, gdzie wymagana jest powtarzalność i bezpieczeństwo pracy.
Najważniejsze zalety napędu J4CS85
Zaawansowana elektronika sterująca umożliwia pracę w szerokim zakresie napięć 24-230V AC/DC. Solidna konstrukcja obudowy o stopniu ochrony IP67 zapewnia odporność na czynniki zewnętrzne, wilgoć i pył.
Niezawodność gwarantują zintegrowane wyłączniki krańcowe oraz możliwość pracy do 75% czasu cyklu (ED 75%). Zastosowanie grzałki umożliwia użytkowanie również w warunkach podwyższonej wilgotności i niskiej temperatury.
- Dokładność i powtarzalność pozycjonowania – idealny do precyzyjnych aplikacji,
- Bezpieczna eksploatacja – możliwość rozbudowy o dodatkowe zabezpieczenia (akumulatory BSR, pozycjonery, potencjometry),
- Uniwersalne mocowanie – standardowy kołnierz ISO5211 F05/F07 oraz kwadrat Q17, kompatybilny z wieloma zaworami,
- Stabilna praca nawet przy dużym momencie rozruchowym (90 Nm),
- Łatwa obsługa i konfiguracja.
Możliwości konfiguracji i opcje dodatkowe
Napęd elektryczny do zaworów J4CS85 umożliwia rozbudowę o dodatkowe funkcjonalności, takie jak:
- BSR – pakiet zabezpieczający na wypadek zaniku zasilania,
- System pozycjonowania DPS oraz potencjometr dla precyzyjnej regulacji położenia,
- Obsługa napędów trój- i czteropozycyjnych,
- Różne warianty kwadratu napędowego – 17 mm (standard), opcjonalnie 11 mm lub 14 mm,
- Opcja NO/NC zgodnie z wymaganiami aplikacji.
Podsumowanie – uniwersalny napęd do automatyzacji zaworów
J4CS85 to nowoczesny, niezawodny i wytrzymały napęd elektryczny do zaworów ćwierćobrotowych, dedykowany profesjonalnym zastosowaniom przemysłowym, technicznym i komunalnym. Łączy wysoką funkcjonalność z łatwością integracji oraz szerokimi możliwościami konfiguracji, co czyni go idealnym rozwiązaniem do automatyzacji instalacji zaworowych.
