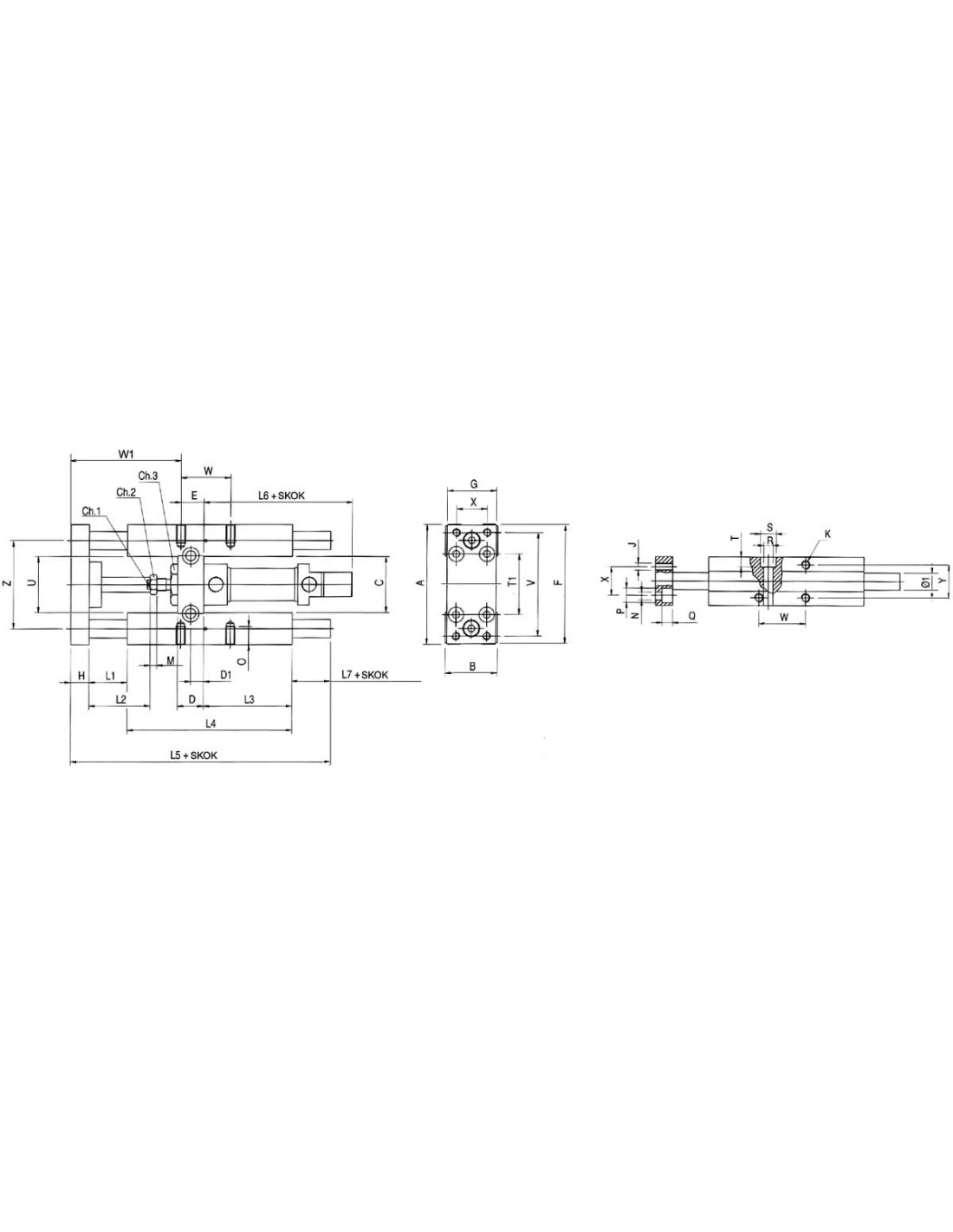

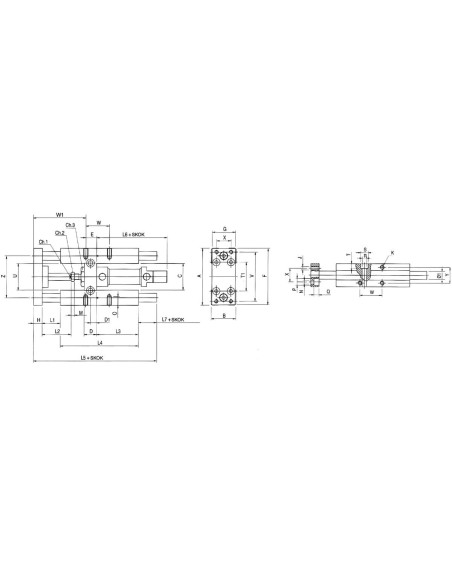

Dane techniczne
| Średnica | 20 mm |
| SKOK | 320 |
| A | 79 |
| B | 34 |
| C | 37 |
| CH1 | 12 |
| CH2 | 13 |
| CH3 | 27 |
| D | 17 |
| D1 | 8,5 |
| E | 15 |
| F | 78 |
| G | 32 |
| H | 12 |
| Ø1 | 12 |
| J | M5 |
| K | M6 |
| L1 | 25 |
| L2 | 40 |
| L7 | 330 |
| M | 5 |
| N | 5,5 |
| O | 9 |
| P | 10 |
| Q | 7,5 |
| R | 6,5 |
| S | 11 |
| T | 6,5 |
| T1 | 38 |
| U | 38 |
| V | 68 |
| W | 32,5 |
| X | 20 |
| Y | 23 |
| Z | 58 |
Prowadnik do siłownika ISO D20x320 – łożyska ślizgowe, typ H
Prowadnik do siłownika ISO D20x320 z łożyskami ślizgowymi typu H (kod produktu: GLH020.0320BS) to specjalistyczny osprzęt pneumatyczny, który zapewnia precyzyjne prowadzenie ruchu liniowego siłowników pneumatycznych zgodnych z normą ISO. Konstrukcja tego prowadnika została zoptymalizowana pod kątem niezawodności, trwałości oraz szerokiego zakresu zastosowań w automatyce przemysłowej.
Zastosowanie prowadnika do siłownika ISO – prowadzenie liniowe
Dzięki zastosowaniu łożysk ślizgowych, prowadnik doskonale sprawdza się w aplikacjach wymagających płynnego przesuwu oraz znoszenia sił bocznych. Standardowo umożliwia montaż do siłowników pneumatycznych o średnicy tłoka 20 mm i skoku 320 mm. Jest idealny do:
- Automatyzacji montażu – zapewnia powtarzalność ruchu i precyzyjne przemieszczanie elementów
- Układów podnoszenia, przesuwania i pozycjonowania
- Pakowania, paletyzacji i rozładunku – wspomaga ruchy liniowe w złożonych cyklach produkcyjnych
- Zastosowań w maszynach produkcyjnych oraz w przemyśle spożywczym, farmaceutycznym i elektronicznym
- Realizacji zadań, gdzie wymagane jest prowadzenie tłoczyska niezależnie od rodzaju obciążeń
Najważniejsze zalety prowadników z łożyskami ślizgowymi
Prowadniki do siłowników pneumatycznych z łożyskami ślizgowymi charakteryzują się:
- Niskim współczynnikiem tarcia oraz cichą pracą – łożyska ślizgowe minimalizują hałas i zapewniają płynność ruchu
- Podwyższoną odpornością na zapylenie i trudne warunki pracy
- Stabilnym prowadzeniem nawet przy długich skokach roboczych
- Możliwością pracy z dużymi siłami bocznymi i momentami zginającymi
- Łatwą integracją z siłownikami zgodnymi z normą ISO (wymiary montażowe dostosowane do standardowych rozwiązań przemysłowych)
Charakterystyka techniczna prowadnika GBH020.0320BS
Solidna konstrukcja prowadnika oparta jest na wytrzymałym korpusie i hartowanych prowadnicach. Elementy metalowe wykonane są z wysokiej jakości materiałów, co gwarantuje długotrwałe i bezawaryjne działanie nawet w wymagających aplikacjach przemysłowych. Kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni maszynowej.
Typowe wykorzystanie – optymalizacja pracy automatyki
Prowadnik do siłownika ISO D20x320 znajduje zastosowanie w takich sektorach jak:
- Automatyka przemysłowa i produkcja seryjna
- Precyzyjne systemy transportowe i pozycjonujące
- Zintegrowane stacje montażowo-testowe
- Urządzenia pakujące i sortujące
- Sterowanie ruchem liniowym na stanowiskach roboczych
Dzięki szerokim możliwościom montażu oraz odporności na obciążenia boczne, prowadnik z łożyskami ślizgowymi typu H stanowi sprawdzone rozwiązanie wszędzie tam, gdzie liczy się wydajność, bezpieczeństwo i niezawodność działania siłowników pneumatycznych.
