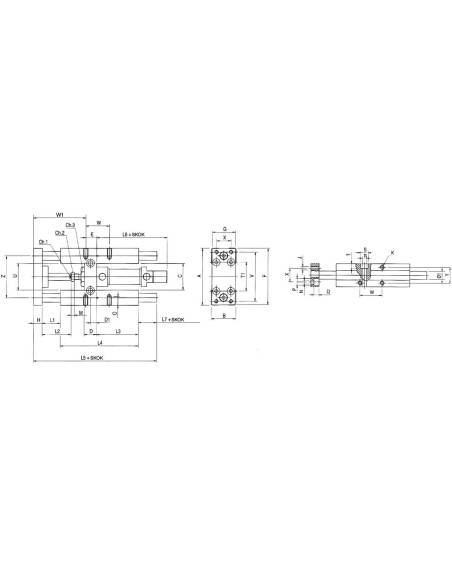

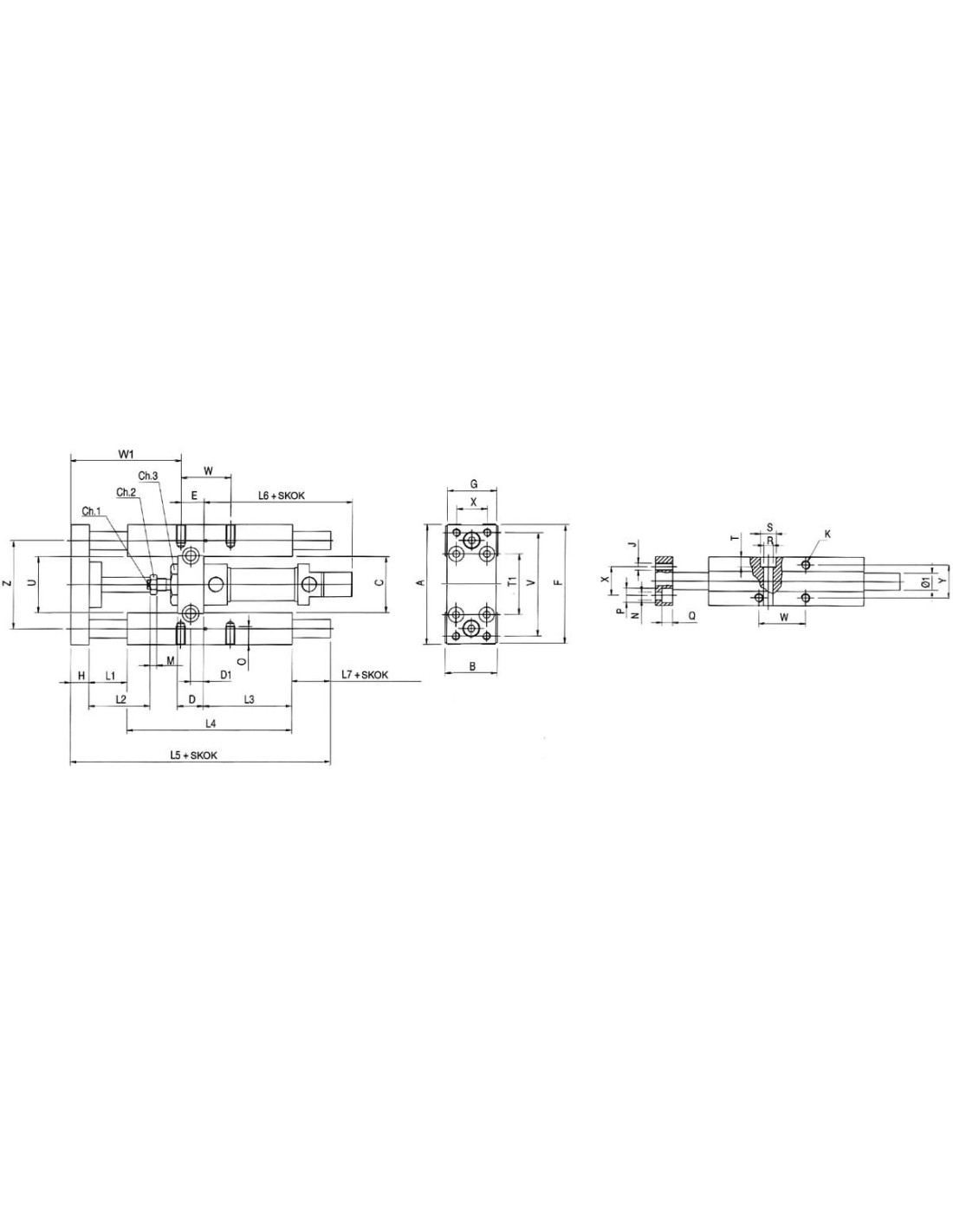

Dane techniczne
| Średnica | 20 mm |
| SKOK | 250 |
| A | 79 |
| B | 34 |
| C | 37 |
| CH1 | 12 |
| CH2 | 13 |
| CH3 | 27 |
| D | 17 |
| D1 | 8,5 |
| E | 15 |
| F | 78 |
| G | 32 |
| H | 12 |
| Ø1 | 12 |
| J | M5 |
| K | M6 |
| L1 | 25 |
| L2 | 40 |
| L7 | 260 |
| M | 5 |
| N | 5,5 |
| O | 9 |
| P | 10 |
| Q | 7,5 |
| R | 6,5 |
| S | 11 |
| T | 6,5 |
| T1 | 38 |
| U | 38 |
| V | 68 |
| W | 32,5 |
| X | 20 |
| Y | 23 |
| Z | 58 |
Prowadnik do siłownika ISO D20x250 – łożyska ślizgowe, typ H
Prowadnik do siłownika ISO D20x250 z łożyskami ślizgowymi, typ H, to precyzyjne i niezawodne rozwiązanie, przeznaczone do aplikacji w automatyce przemysłowej, technologii montażu oraz procesach produkcyjnych wymagających precyzyjnego prowadzenia ruchu liniowego. Wytrzymała konstrukcja i kompaktowe wymiary pozwalają na zastosowanie prowadnika w ograniczonych przestrzeniach, przy zachowaniu wysokiej sztywności układu.
Najważniejsze cechy prowadnika siłownika ISO D20x250
- Kompatybilność z siłownikami ISO – przystosowany do standardowych rozmiarów siłowników pneumatycznych zgodnie z normą ISO, co ułatwia integrację z powszechnie stosowanymi rozwiązaniami.
- Łożyska ślizgowe – zapewniają płynny ruch prowadzenia, niskie opory oraz zwiększoną odporność na pył i zanieczyszczenia obecne w środowisku przemysłowym.
- Możliwość przenoszenia wysokich obciążeń – prowadnik pozwala na efektywne przejęcie sił poprzecznych, minimalizując ryzyko zginania tłoczyska siłownika.
- Stabilna konstrukcja – wykonanie ze stopów metali o wysokiej wytrzymałości gwarantuje długą żywotność, niezawodność oraz odporność na czynniki mechaniczne.
- Ochrona przed uszkodzeniami – prowadnik skutecznie zabezpiecza siłownik oraz chroni mechanizmy przed przeciążeniami i niewspółosiowością.
Zastosowanie prowadnika z łożyskami ślizgowymi
Prowadnik do siłowników pneumatycznych ISO D20x250 doskonale sprawdza się w aplikacjach wymagających precyzyjnego ruchu liniowego oraz w systemach transportowych, manipulacyjnych i pozycjonujących. Szczególnie polecany jest w:
- automatyce przemysłowej i liniach produkcyjnych, gdzie wymagane jest powtarzalne prowadzenie ruchu;
- maszynach montażowych, prasach oraz stanowiskach testujących;
- robotyce i układach chwytających;
- aplikacjach, w których istotna jest ochrona tłoczyska przed uszkodzeniem wskutek działania sił zewnętrznych;
- systemach podnoszenia, pozycjonowania oraz napędach liniowych.
Zalety wykorzystania prowadników z łożyskami ślizgowymi
Łożyska ślizgowe są wyjątkowo odporne na zanieczyszczenia i wymagają ograniczonej konserwacji, dzięki czemu prowadnik sprawdza się w trudnych warunkach przemysłowych. Zastosowanie prowadnika zwiększa żywotność siłowników, poprawia bezpieczeństwo układu i pozwala na efektywne prowadzenie znacznych obciążeń bocznych.
Wariant wykonania z łożyskami ślizgowymi to rozwiązanie chętnie stosowane zarówno w nowoczesnych instalacjach przemysłowych, jak i przy modernizacji istniejących układów pneumatycznych. Odpowiedni dobór prowadnika, zgodnie z parametrami pracy i obciążeniami, pozwala na wieloletnie, bezawaryjne użytkowanie całego systemu pneumatycznego.
