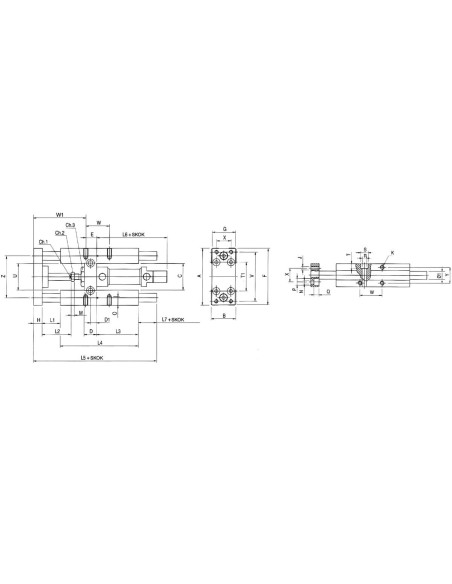

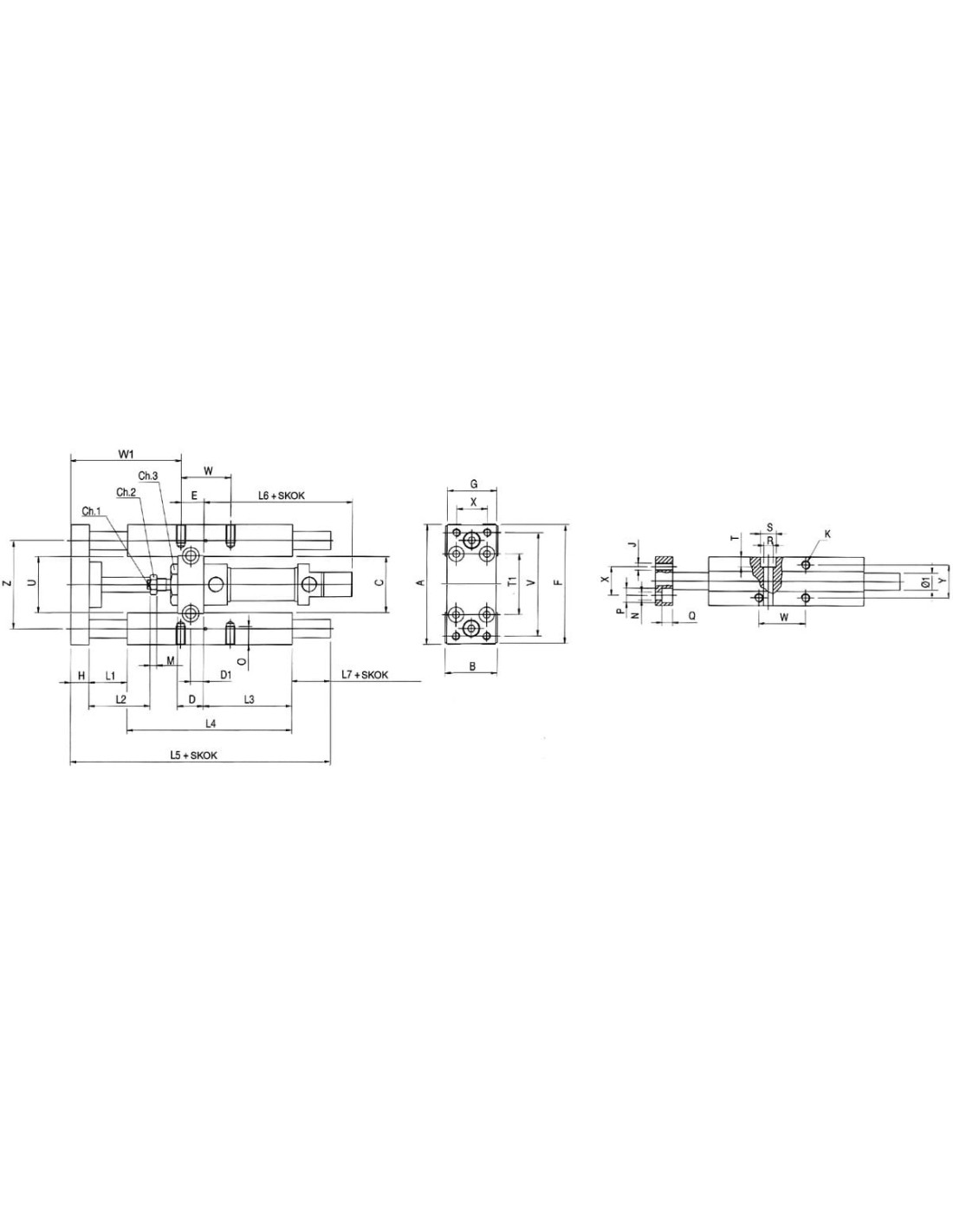

Dane techniczne
| Średnica | 20 mm |
| SKOK | 350 |
| A | 79 |
| B | 34 |
| C | 37 |
| CH1 | 12 |
| CH2 | 13 |
| CH3 | 27 |
| D | 17 |
| D1 | 8,5 |
| E | 15 |
| F | 78 |
| G | 32 |
| H | 12 |
| Ø1 | 12 |
| J | M5 |
| K | M6 |
| L1 | 25 |
| L2 | 40 |
| L7 | 360 |
| M | 5 |
| N | 5,5 |
| O | 9 |
| P | 10 |
| Q | 7,5 |
| R | 6,5 |
| S | 11 |
| T | 6,5 |
| T1 | 38 |
| U | 38 |
| V | 68 |
| W | 32,5 |
| X | 20 |
| Y | 23 |
| Z | 58 |
Prowadnik do siłownika ISO D20x350 – łożyska ślizgowe typ H GLH020.0350BS
Prowadnik do siłownika ISO D20x350 z łożyskami ślizgowymi typu H to niezawodne rozwiązanie przeznaczone do precyzyjnego prowadzenia ruchu liniowego w układach pneumatycznych i automatyki przemysłowej. Wytrzymała konstrukcja oraz optymalne parametry techniczne umożliwiają szerokie zastosowanie zarówno w przemysłowych liniach produkcyjnych, jak i w indywidualnych projektach automatyzacji.
Właściwości prowadnika do siłownika ISO z łożyskami ślizgowymi
Produkt charakteryzuje się solidną budową, która zapewnia wysoką trwałość oraz odporność na zużycie w środowisku przemysłowym. Zastosowanie łożysk ślizgowych zwiększa żywotność oraz umożliwia płynne prowadzenie siłownika nawet przy intensywnej eksploatacji.
- Precyzyjne prowadzenie ruchu tłoczyska siłownika pneumatycznego
- Wysoka odporność na obciążenia poprzeczne i momenty zginające dzięki zastosowaniu dwóch prowadnic
- Kompatybilność z siłownikami zgodnymi z normą ISO
- Możliwość zastosowania w wielu pozycjach montażowych
- Łatwość integracji z istniejącymi systemami automatyki
Zastosowania prowadnika do siłownika ISO 20x350 mm
Prowadniki z łożyskami ślizgowymi sprawdzają się wszędzie tam, gdzie wymagana jest duża precyzja prowadzenia oraz długa żywotność elementów pracujących w ruchu liniowym. Typowe zastosowania obejmują:
- Maszyny i linie montażowe
- Automatyzacja procesów produkcyjnych
- Systemy transportu i pozycjonowania detali
- Układy manipulacyjne w robotyce
- Aplikacje pakujące i sortujące
Zalety stosowania prowadnika do siłownika z łożyskami ślizgowymi
Wybór prowadnika do siłownika pneumatycznego typu H to gwarancja stabilnego i powtarzalnego ruchu liniowego. Redukcja luzów oraz ochrona tłoczyska przed bocznymi obciążeniami przekłada się na mniejsze zużycie i wydłużony czas eksploatacji siłownika oraz całego układu.
Dzięki przemyślanej konstrukcji prowadnik można dostosować do różnych długości skoku, co zapewnia szerokie możliwości adaptacji w aplikacjach przemysłowych.
Najważniejsze cechy techniczne prowadnika ISO D20x350
- Średnica prowadnika: 20 mm
- Długość skoku siłownika: 350 mm
- Rozbudowane możliwości montażu dzięki liczbie otworów i gwintów

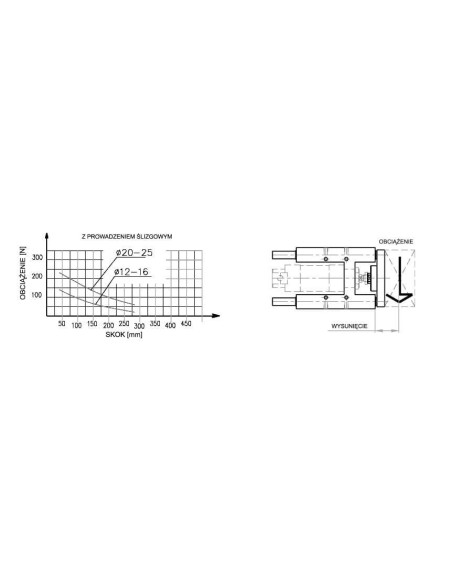

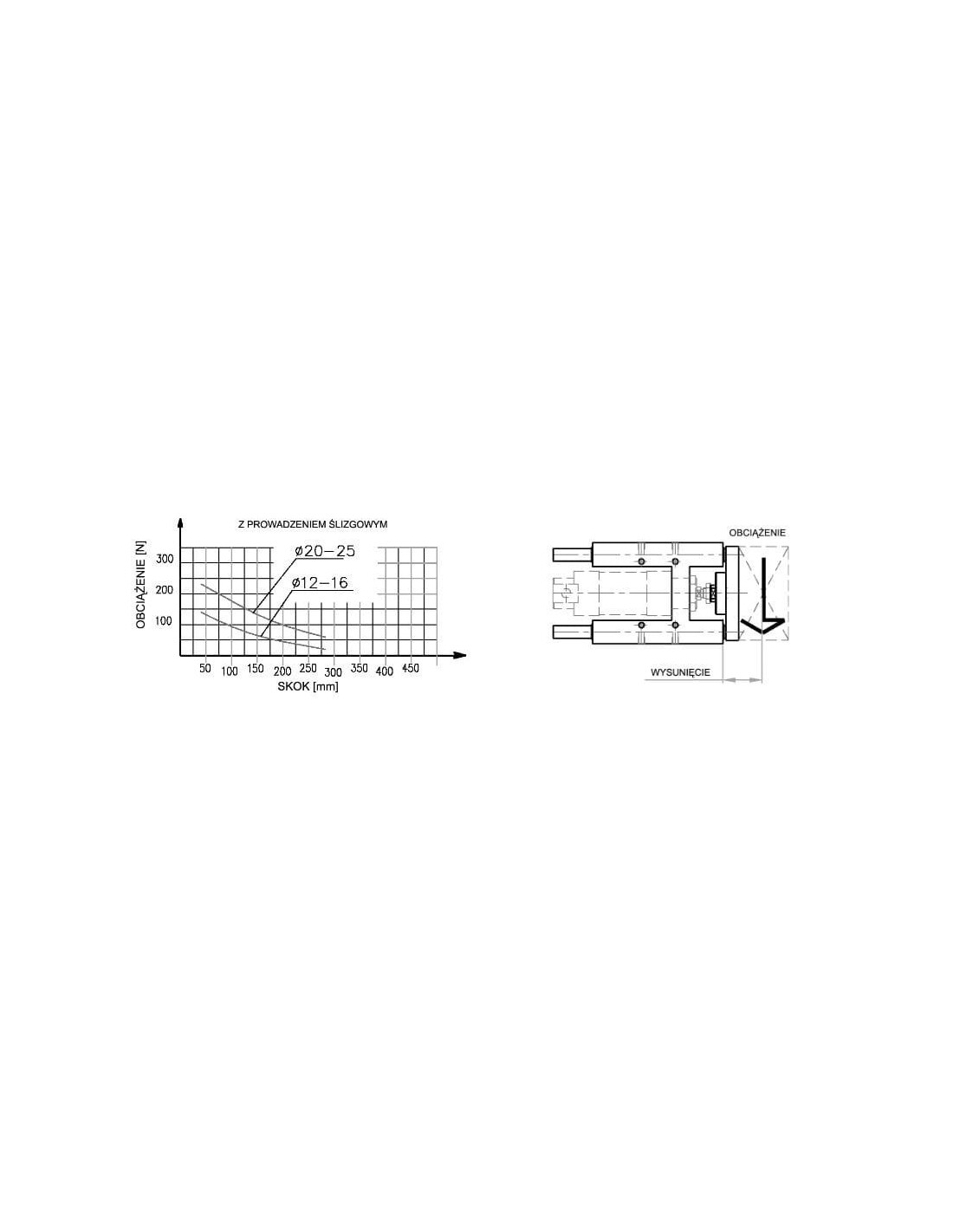

- Wytrzymałość na obciążenia do 300 N (dla prowadzenia ślizgowego przy krótszych skokach)
Prowadnik do siłownika ISO D20x350 z łożyskami ślizgowymi to niezastąpiony element w nowoczesnych systemach automatyki, przystosowany do pracy w wymagających aplikacjach przemysłowych, zapewniający wysoką jakość, efektywność i bezpieczeństwo pracy.
