Dane techniczne
| Materiał korpusu | Stal nierdzewna AISI 316 |
| Materiał kuli | Stal nierdzewna AISI 316 |
| Materiał rączki | Stal nierdzewna AISI 304 |
| Uszczelnienia | NBR |
| Uszczelnienie kuli | PTFE |
| Ciśnienie robocze | max. 63 bar (1000 Psi) |
| Temperatura pracy | do +180 °C |
| Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
| Gwint | 1/2" |

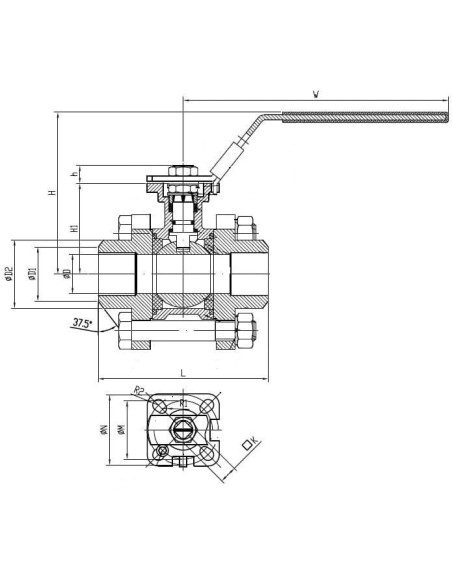

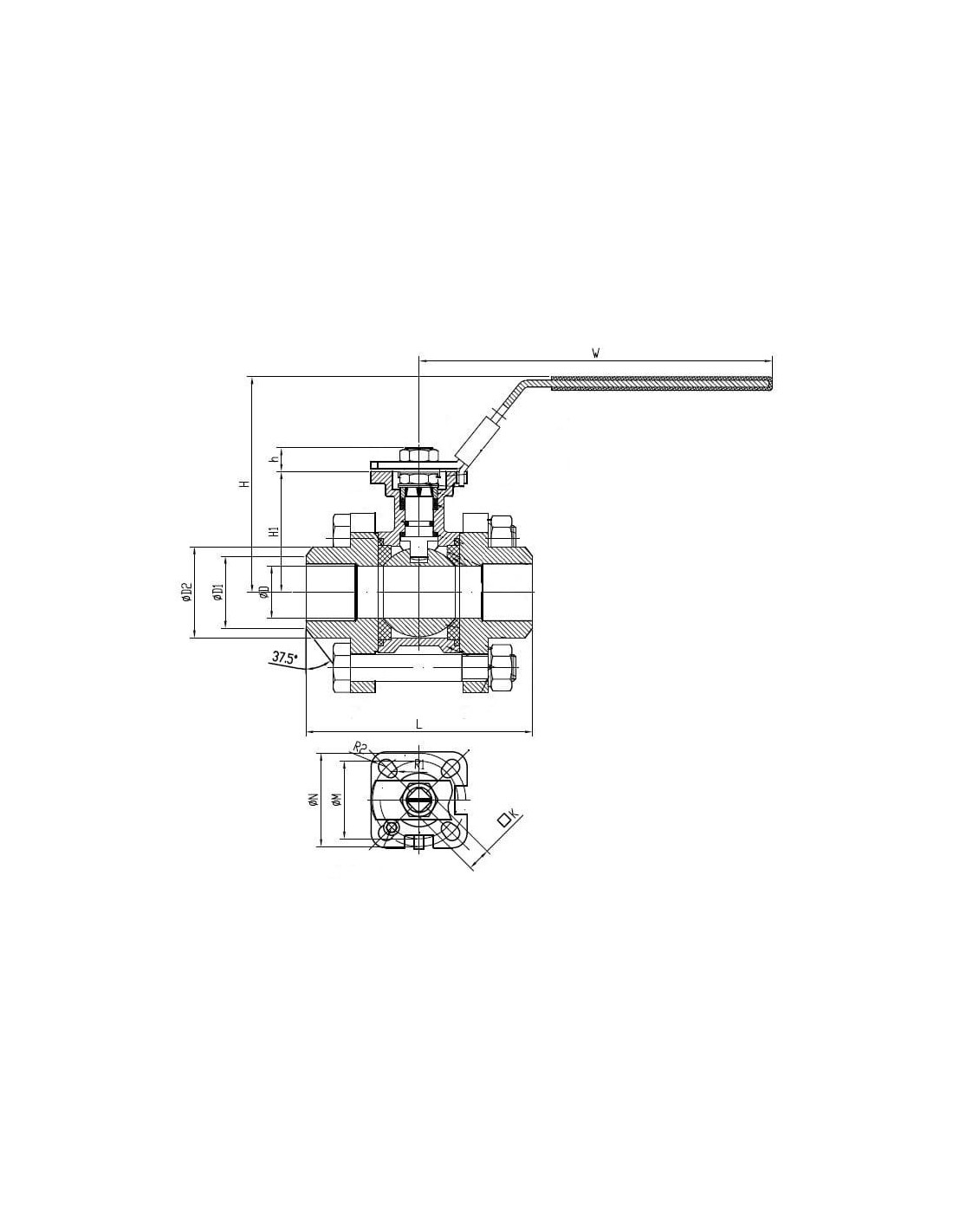

| D | 15 mm |
| D1 | 17 mm |
| D2 | 22 mm |
| H | 75 mm |
| H1 | 42 mm |
| h | 9 mm |
| M | 36 mm |
| L | 66 mm |
| N | 42 mm |
| R1 | 3 mm |
| R2 | 3 mm |
| K | 9 mm |
| Moment przesterowania | 3.5 Nm |
| W | 141 mm |

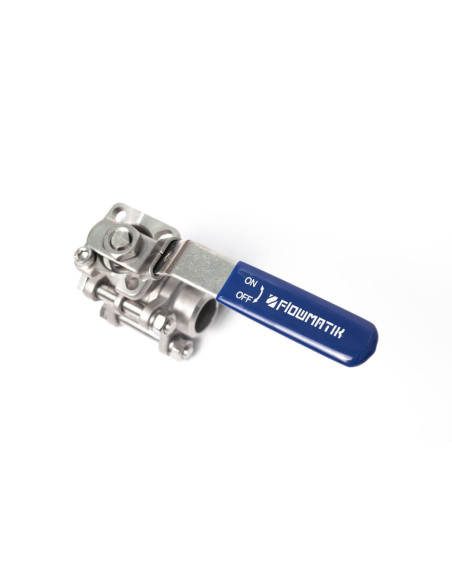

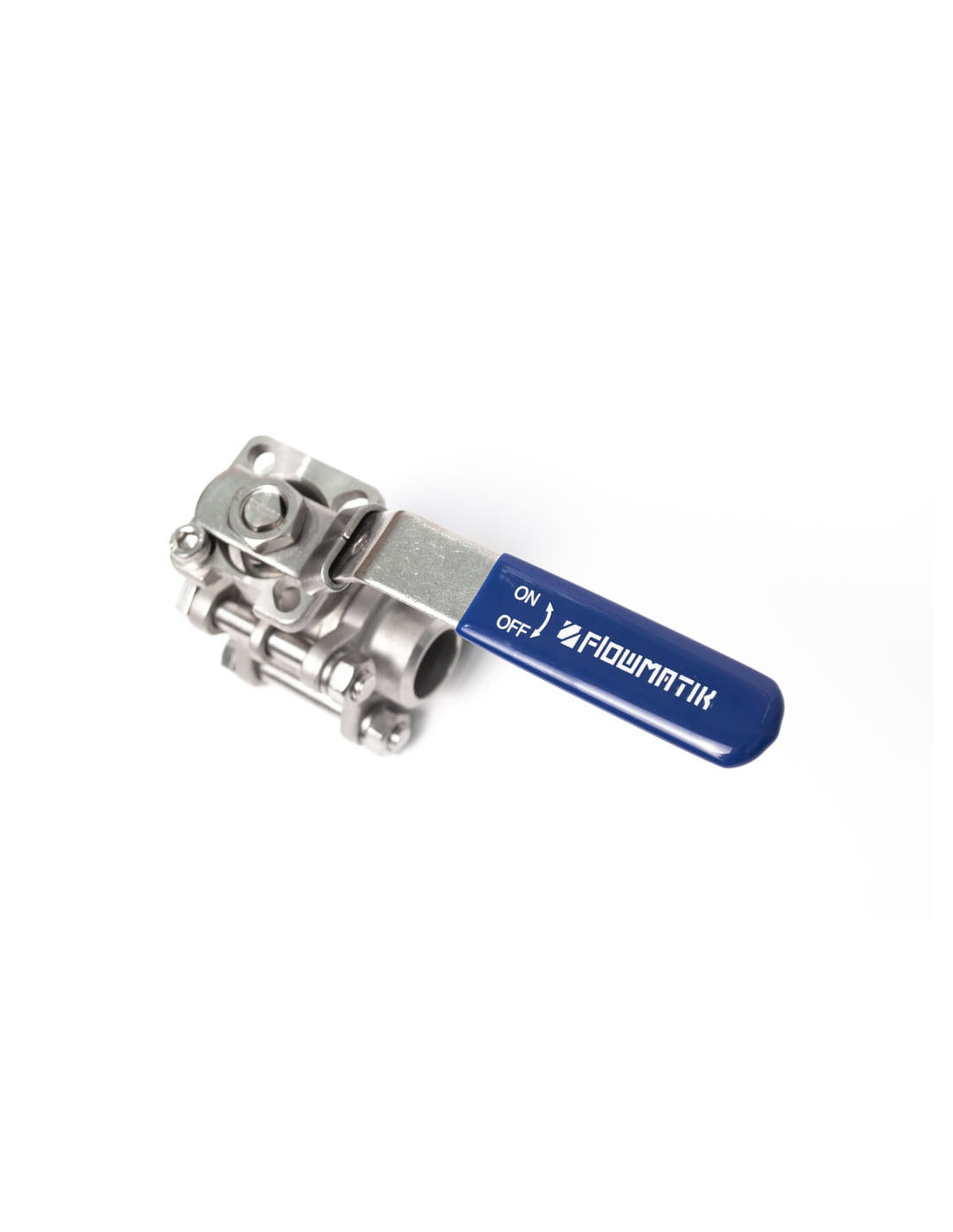

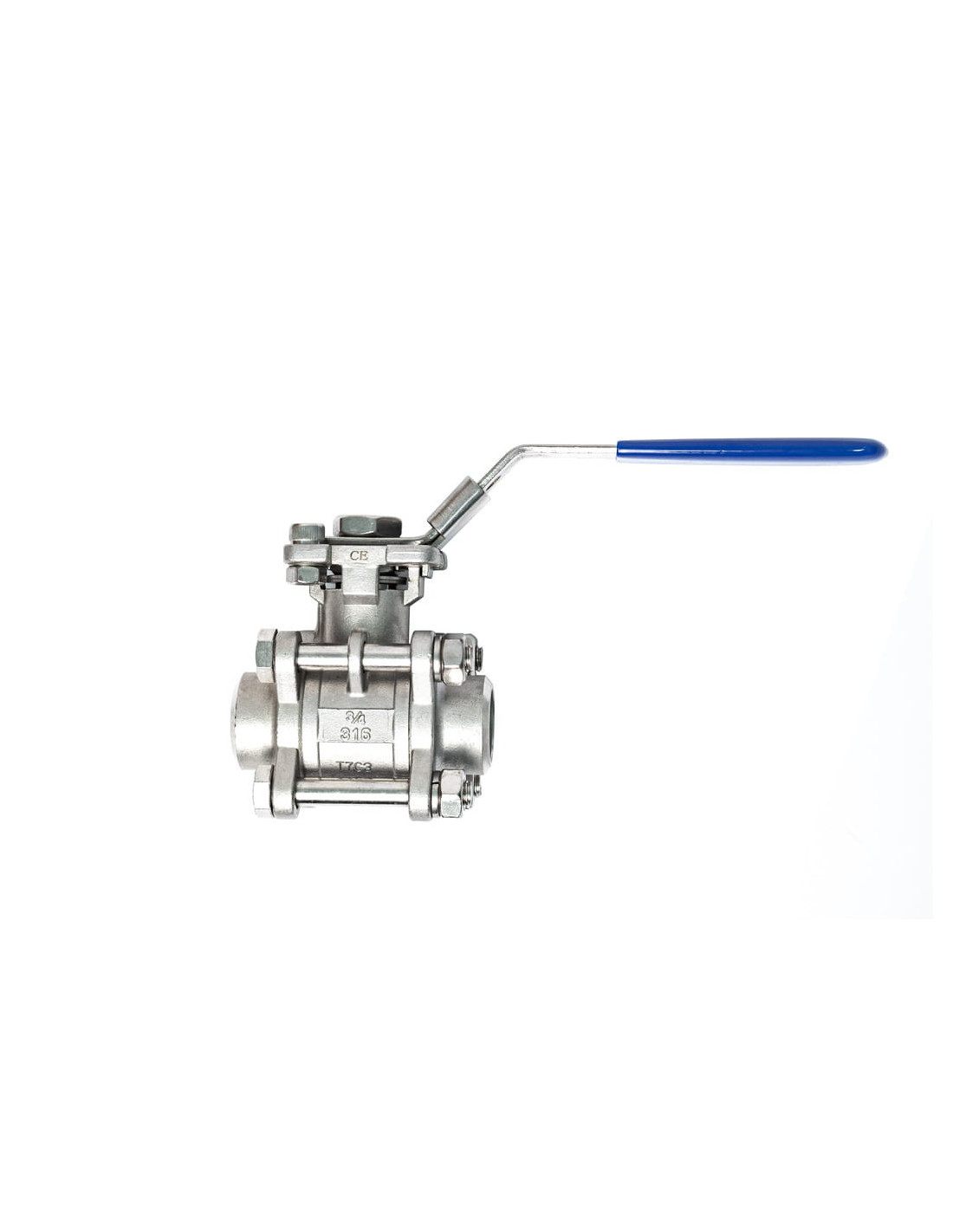

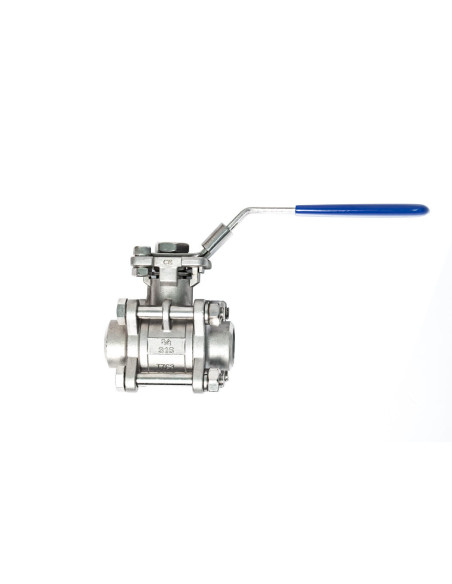

Zawór kulowy do wspawania Flowmatik 1/2” PN63 – stal nierdzewna 316, 3-elementowy z płytą ISO5211
Zawór kulowy do wspawania Flowmatik BW 1/2 PN63 to wytrzymały i solidny element armatury przemysłowej, który znajduje szerokie zastosowanie w instalacjach wymagających wysokich standardów szczelności oraz odporności na korozję. Wykonany z wysokogatunkowej stali nierdzewnej AISI 316, oferuje niezawodność i długą żywotność nawet w trudnych warunkach eksploatacji. Dzięki zastosowaniu trójelementowej konstrukcji, zawór zapewnia łatwy montaż, konserwację oraz możliwość regeneracji elementów uszczelniających.
Wytrzymałość i bezpieczeństwo użytkowania
Maksymalne ciśnienie robocze – 63 bar (1000 PSI) sprawia, że zawór idealnie nadaje się do instalacji wysokociśnieniowych w różnych sektorach przemysłu. Dzięki zastosowaniu uszczelnienia PTFE na kuli oraz NBR na trzpieniu, zagwarantowana jest maksymalna szczelność oraz odporność na działanie agresywnych substancji chemicznych.
Zastosowania zaworu kulowego Flowmatik
Zawory kulowe do wspawania Flowmatik zaprojektowane są do pracy w szerokim zakresie branż, m.in.:
- przemysł naftowy i gazowy
- przemysł chemiczny i petrochemiczny
- spożywczy i farmaceutyczny
- systemy uzdatniania wody, wodociągi i kanalizacja
- energetyka, stocznie oraz hutnictwo
Stosowane są do pracy z różnymi mediami ciekłymi i gazowymi, zarówno korozyjnymi, jak i niekorozyjnymi. Nie są zalecane do instalacji parowych oraz próżniowych.
Budowa i funkcjonalność zaworu kulowego BW 1/2 PN63
Korpus i kula wykonane ze stali nierdzewnej AISI 316 gwarantują wyjątkową odporność na korozję oraz warunki atmosferyczne. Rączka z AISI 304 z ergonomicznie wyprofilowanym uchwytem, wyposażona w funkcję blokady, umożliwia łatwą i bezpieczną obsługę zaworu.
- Płyta ISO5211 – umożliwia wygodny montaż siłowników automatycznych
- 3-elementowa konstrukcja – ułatwia serwisowanie i utrzymanie w ruchu
- Kompaktowa budowa pozwala na instalację nawet w ograniczonej przestrzeni
Typowe zastosowania i korzyści z wyboru zaworu Flowmatik
Konstrukcja zaworu umożliwia stosowanie go z mediami wymagającymi wysokiej czystości oraz odporności na czynniki chemiczne. Precyzyjne sterowanie przepływem oraz możliwość łatwego otwierania i zamykania przepływu przekłada się na bezpieczeństwo i efektywność pracy całej instalacji. Zawór wyróżnia się także odpornością na wysokie temperatury pracy – do +180°C.
Dzięki standaryzacji wymiarów oraz zgodności z normą ISO5211, zawór kulowy Flowmatik 1/2” PN63 doskonale sprawdzi się w nowoczesnych systemach automatyzacji przemysłowej.
