Dane techniczne
| Ciężar dodatkowy na 10 mm skoku | od 38 g |
| Ciężar podstawowy dla 0 mm skoku | od 4146 g |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 38 g |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 240597 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 304209 mm4 |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |

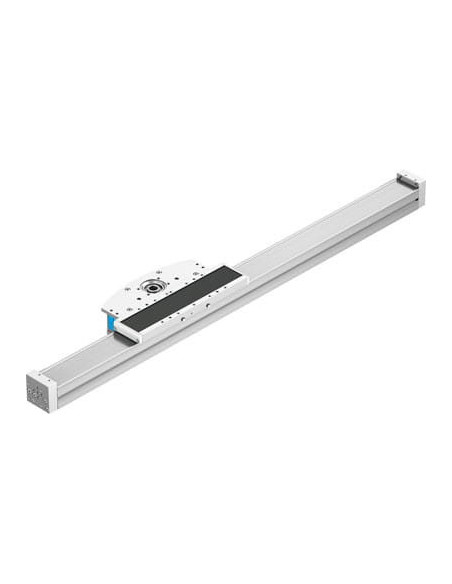

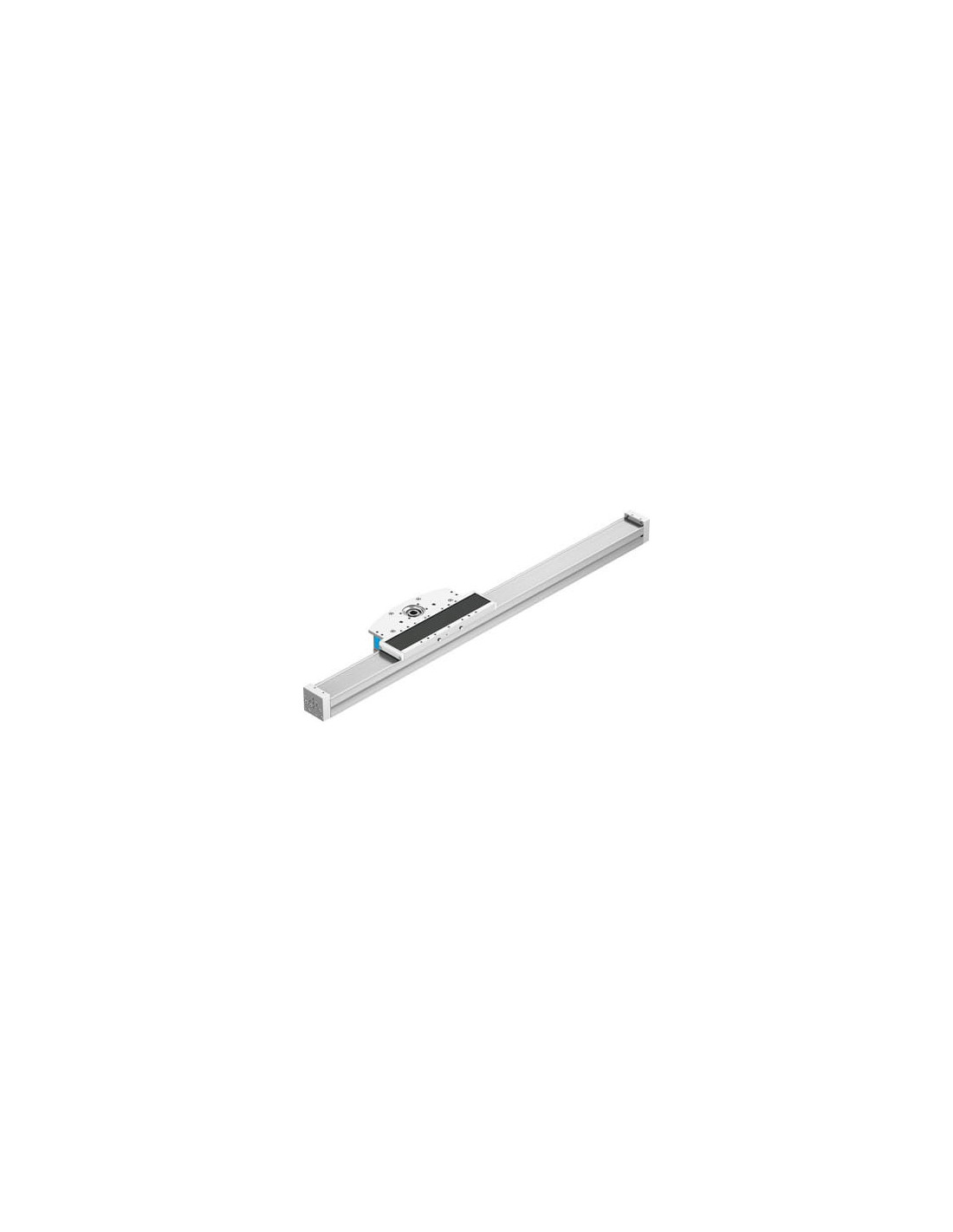

| Konstrukcja | Elektromechaniczny napęd wysięgnikowy |
| Maks. moment Mx | od 36 Nm |
| Maks. moment My | od 293 Nm |
| Maks. moment Mz | od 288 Nm |
| Maks. moment napędu | od 4,6 Nm |
| Maks. prędkość | od 5 m/s |
| Maks. przyspieszenie | od 50 m/s2 |
| Maks. siła Fy | od 4216 N |
| Maks. siła Fz | od 4119 N |
| Maks. siła posuwu Fx | od 300 N |
| Masowy moment bezwładności JH na metr skoku | od 8,9 kgcm2 |
| Masowy moment bezwładności JL na kg obciążenia roboczego | od 2,3 kgcm2 |
| Masowy moment bezwładności JO | od 5,9 kgcm2 |
| Materiał elementu mocującego pasek zębaty | Stop aluminium, anodowany |
| Materiał głowicy napędu | Stop aluminium, anodowany |
| Materiał obudowy | Stal wysokostopowa, nierdzewna |
| Materiał paska zębatego | Polichloropren z kordem z włókna szklanego i powłoką nylonową |
| Materiał pokrywy końcowej | Stop aluminium, anodowany |
| Materiał profilu | Stop aluminium, anodowany |
| Materiał prowadnicy | Walcowana stal, powłoka Corrotect |
| Materiał wózka | Odlew aluminiowy, anodowany |
| Okres smarowania, w zależności od przebiegu | od 1000 km |
| Podział paska zębatego | od 3 mm |
| Powtarzalność | ±0,05 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna przy 0 mm skoku | od 1636 g |
| Skok roboczy | od 200 mm |
| Stała posuwu | od 96 mm/U |
| Stopień ochrony | IP20 |
| Średnica efektywna zębnika napędu | od 30,558 mm |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Wielkość | 60 |
| Zakładana żywotność | od 5004 km |
| Zapas skoku | od 0 mm |
