Dane techniczne
| Ciężar dodatkowy na 10 mm skoku | od 18 g |
| Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 552 N |
| Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 1104 N |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 38000 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 45000 mm4 |

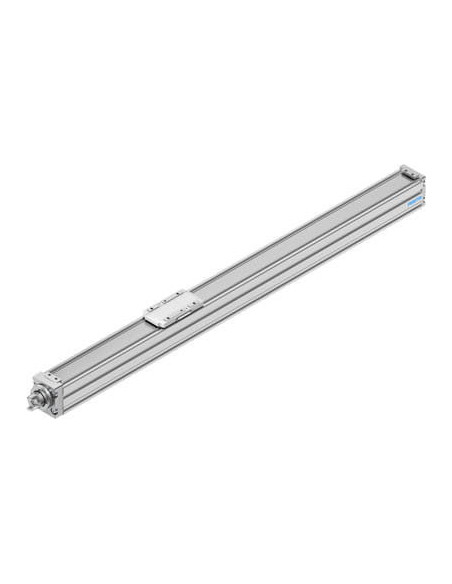

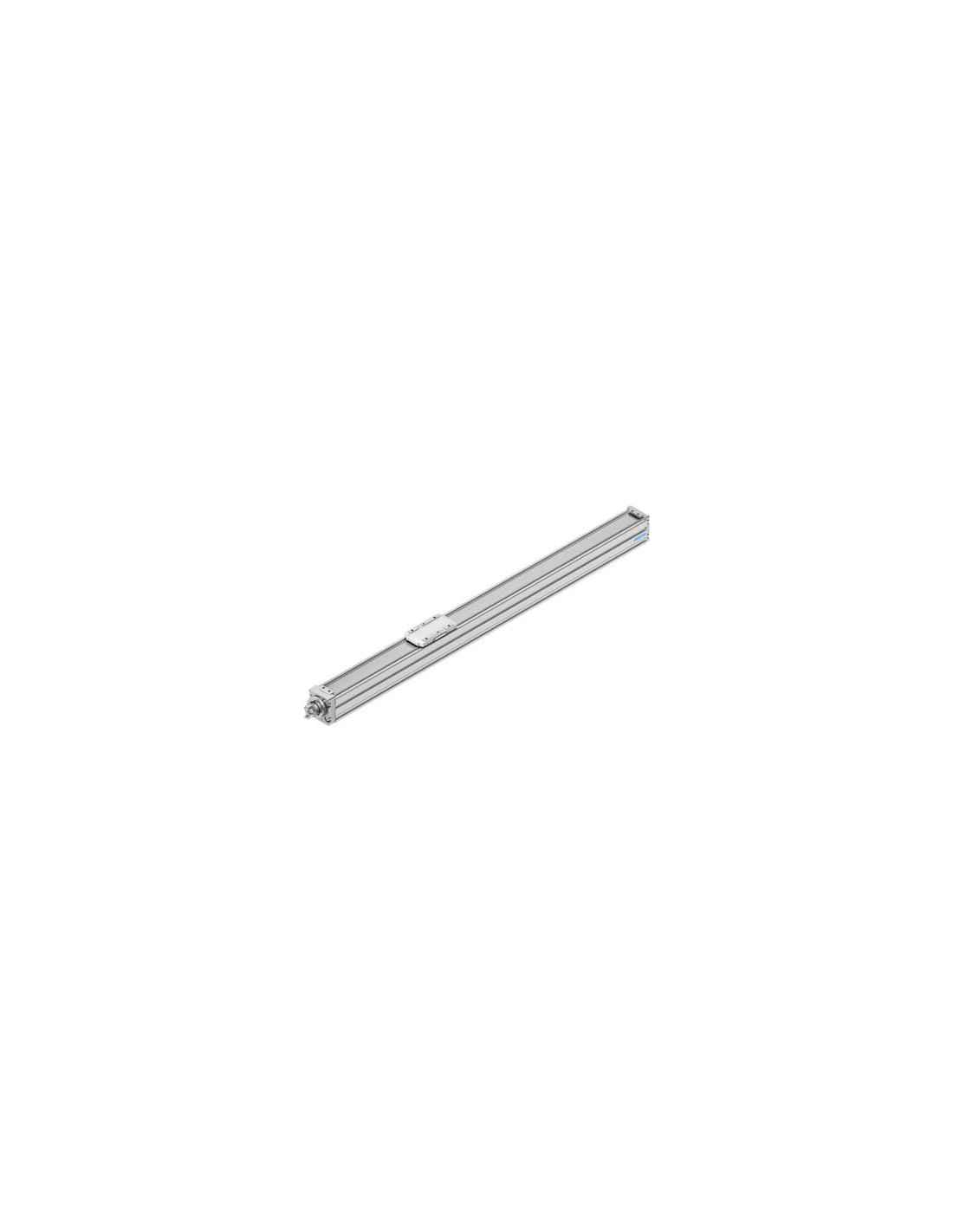

| Konstrukcja | Elektromechaniczny napęd liniowy, mit Kugelumlaufspindel |
| Maks. moment Mx | od 1,3 Nm |
| Maks. moment My | od 1,1 Nm |
| Maks. moment Mz | od 1,1 Nm |
| Maks. prędkość | od 0,6 m/s |
| Maks. przyspieszenie | od 15 m/s2 |
| Maks. siła Fy | od 150 N |
| Maks. siła Fz | od 300 N |
| Maks. siła posuwu Fx | od 40 N |
| Masowy moment bezwładności JH na metr skoku | od 0,02218 kgcm2 |
| Masowy moment bezwładności JL na kg obciążenia roboczego | od 0,016211 kgcm2 |
| Masowy moment bezwładności JO | od 0,00274 kgcm2 |
| Materiał pokrywy końcowej | Odlew ciśnieniowy, aluminiowy, malowany |
| Materiał profilu | Stop aluminium, anodowany |
| Materiał prowadnicy | Stal |
| Materiał wózka | Aluminium-odlew ciśnieniowy |
| Mx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 5 Nm |
| My przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 4 Nm |
| Mz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia) | od 4 Nm |
| Powtarzalność | ±0,015 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Przemieszczana masa własna | od 83,4 g |
| Skok roboczy | od 600 mm |
| Skok śruby | od 8 mm/U |
| Skręcający moment bezwładności It | od 1700 mm4 |
| Stała posuwu | od 8 mm/U |
| Stopień ochrony | IP40 |
| Średnica śruby | od 8 mm |
| Temperatura otoczenia | 0 - 50 °C |
| Typ silnika | Silnik skokowy, Silnik serwo |
| Typ śruby | Śruba toczna |
| Ugięcie dynamiczne (ruchome obciążenie) | 0,05% długości napędu, maks. 0,5 mm |
| Ugięcie statyczne (obciążenie w stanie spoczynku) | 0.1% długości napędu |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Zawierają substancje PWIS |
| Wielkość | 32 |
| Zapas skoku | od 0 mm |
