Dane techniczne
| Ciężar dodatkowy na 10 mm skoku | od 50 g |
| Czas pracy ciągłej | 100 % |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 0,69 g |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iy | od 15700 mm4 |
| Geometryczny moment bezwładności powierzchni 2 stopnia Iz | od 17944 mm4 |

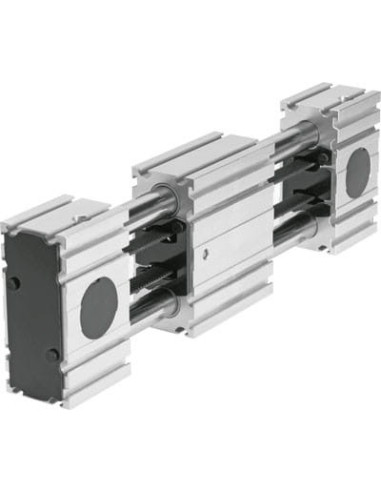

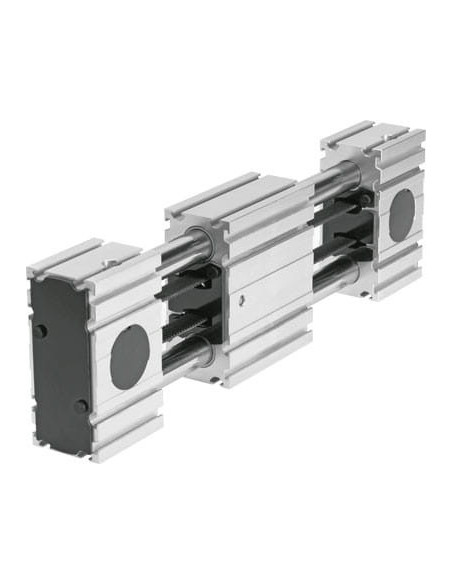

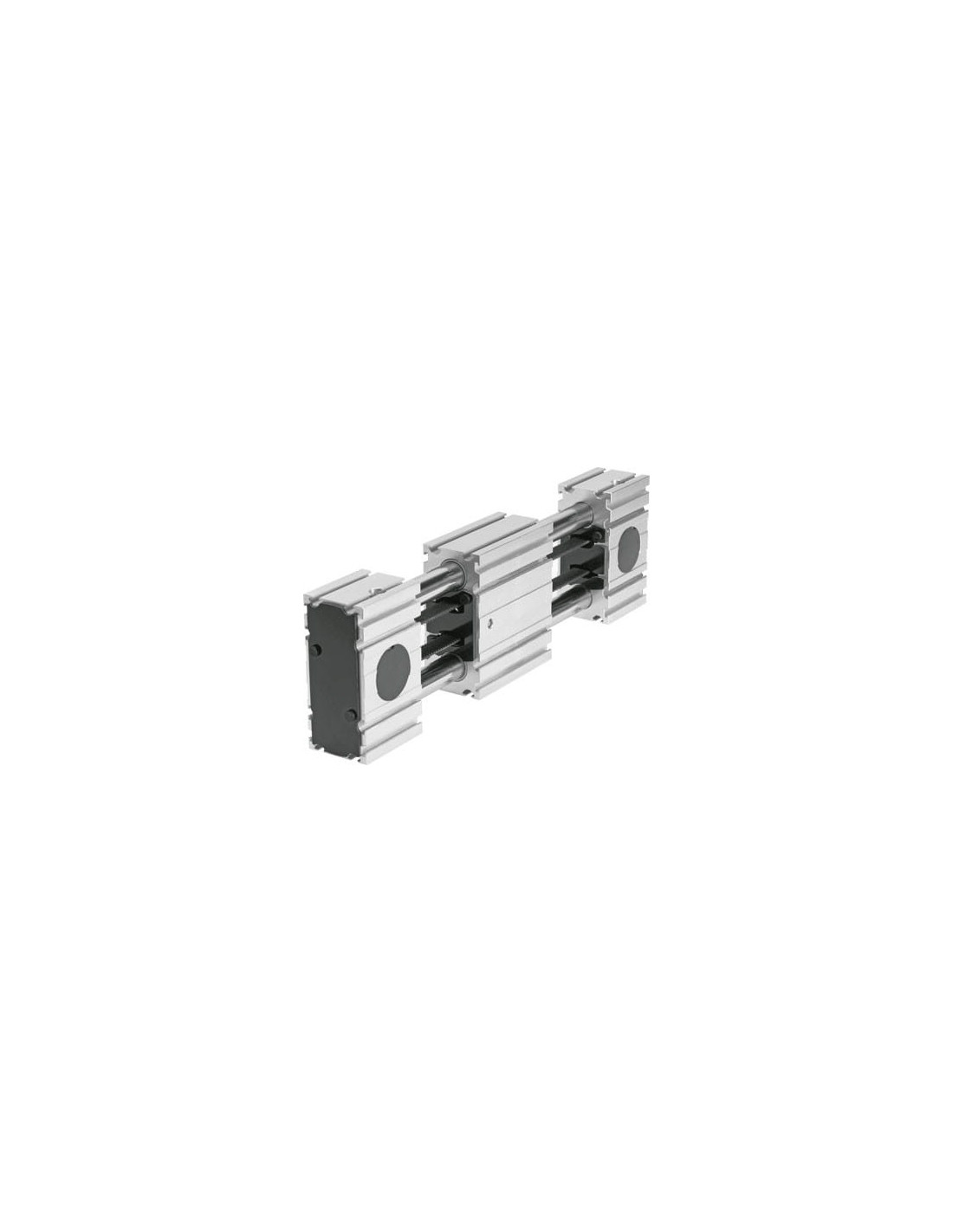

| Konstrukcja | Elektromechaniczny napęd liniowy, Z paskiem zębatym |
| Maks. moment napędu | od 1,24 Nm |
| Maks. prędkość | 1 - 3 m/s |
| Maks. przyspieszenie | od 50 m/s2 |
| Maks. siła Fy | od 100 N |
| Maks. siła Fz | od 100 N |
| Maks. siła posuwu Fx | od 100 N |
| Masowy moment bezwładności JH na metr skoku | od 0,11 kgcm2 |
| Masowy moment bezwładności JL na kg obciążenia roboczego | od 1,54 kgcm2 |
| Materiał elementu mocującego pasek zębaty | Brąz berylowy |
| Materiał paska zębatego | Polichloropren z kordem z włókna szklanego i powłoką nylonową |
| Materiał profilu | Stop aluminium, Anodowanie |
| Materiał wózka | Stop aluminium, Anodowanie |
| Podział paska zębatego | od 3 mm |
| Powtarzalność | ±0,1 mm |
| Pozycja zabudowy | Dowolna |
| Prowadzenie | Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek |
| Skok roboczy | od 500 mm |
| Stała posuwu | od 78 mm/U |
| Stopień ochrony | IP20 |
| Średnica efektywna zębnika napędu | od 24,83 mm |
| Temperatura otoczenia | -10 - 50 °C |
| Typ silnika | Silnik skokowy, Silnik serwo |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 5730 g |
| Wielkość | 45 |
| Zakładana żywotność | od 5000 km |
