Dane techniczne
| Czas narastania impulsu | od 3 ms |
| Dokładność FS | od 1,5 %FS |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Funkcja elementu przełączającego | NZ lub NO, przełączny |
| Funkcja przełączania | Dowolnie programowalny |
| IO-Link, function classes | Teach channel, Diagnostyka, Identyfikacja, Process Data Variable (PDV), Binärer Daten Kanal (BDC) |
| IO-Link, minimalny czas cyklu | 3 ms |
| IO-Link, obsługa trybu SIO | Tak |
| IO-Link, process data content IN | 14 bit PDV (pomiar ciśnienia), 2 bit BDC (monitoring ciśnienia) |
| IO-Link, process data width IN | 2 Byte |
| IO-Link, process data width OUT | 0 Byte |
| IO-Link, profil | Smart sensor profile |
| IO-Link, protokół | Device V 1.1 |
| IO-Link, tryb komunikacji | COM2 (38,4 kBaud) |
| IO-Link, typ portu | A |
| IO-Link, wymagana pamięć danych | od 500 Byte |
| Jednostka(i), które można wyświetlać | MPa, bar, inchH2O, inchHg, kPa, kgf/cm², mmHg, psi |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. prąd wyjściowy | od 100 mA |
| Maks. rezystancja obciąż., prąd wyjściowy | od 500 Ohm |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne |
| Metoda pomiarowa | Piezorezystancyjny czujnik ciśnienia |
| Mierzona wielkość | Ciśnienie względne |
| Min. rezystancja obciąż., napięcie wyjściowe | od 10 kOhm |
| Opcje ustawień | Przy pomocy wyświetlacza i przycisków, IO-Link, Teach-In |

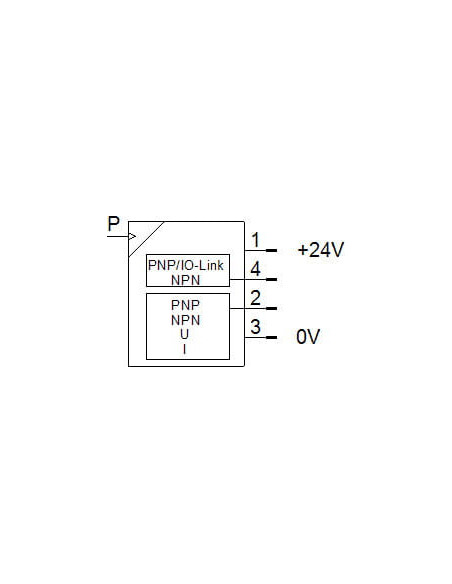

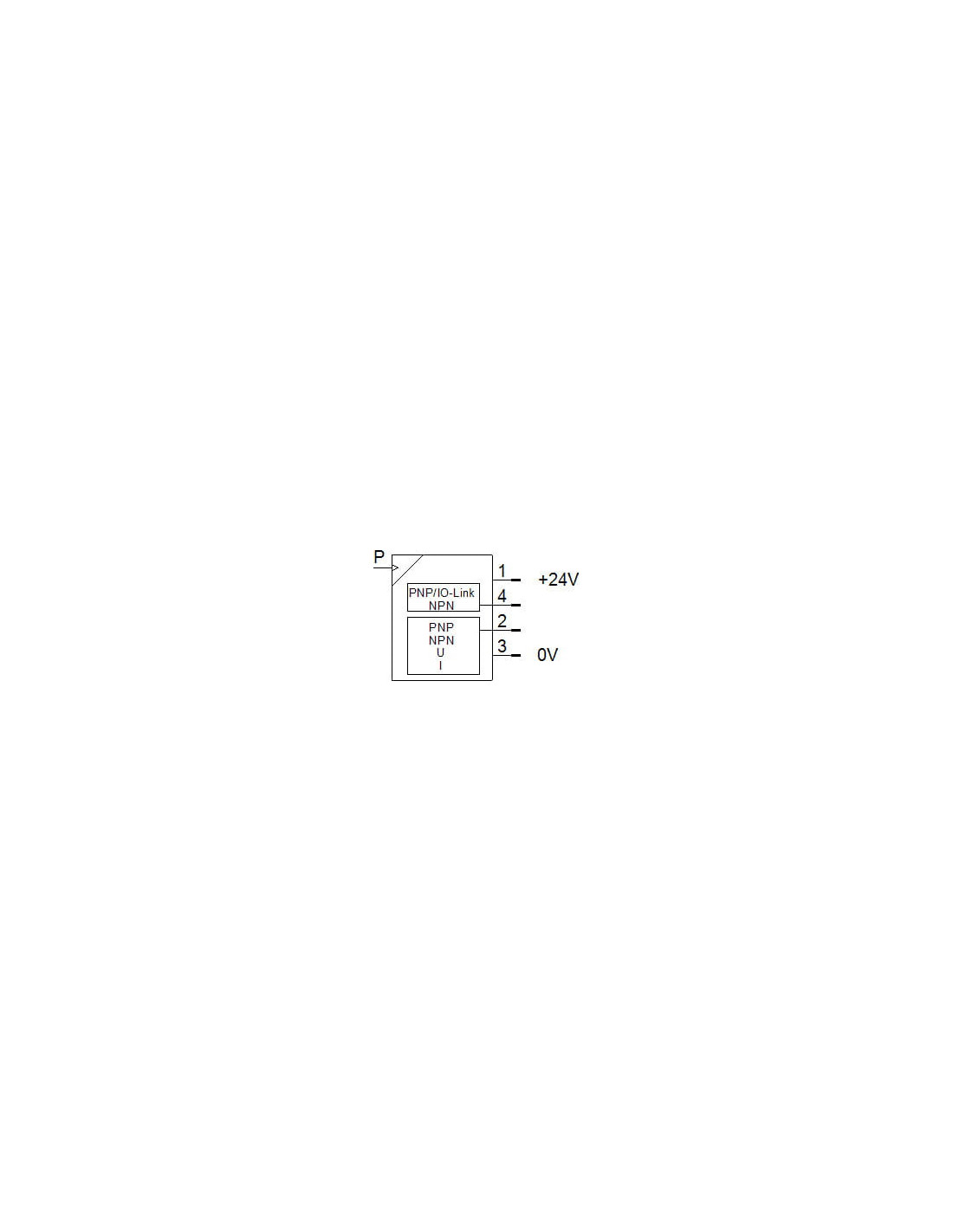

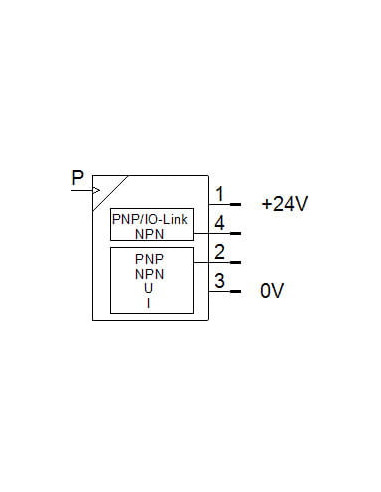

| Podłączenie elektryczne 1, liczba pinów/żył | od 4 |
| Podłączenie elektryczne 1, technologia podłączenia | M12x1, typ A zgodnie z EN 61076-2-101 |
| Podłączenie elektryczne 1, typ podłączenia | Wtyczka |
| Powtarzalność w ± %FS | od 0,3 %FS |
| Pozycja zabudowy | Dowolna |
| Protokół | IO-Link |
| Przyłącza pneumatyczne | R1/8 |
| Regulacja histerezy | 0 - 90 % |
| Rozdzielczość przetwornika analogowo-cyfrowego | od 12 Bit |
| Sposób montażu | z gwintem |
| Stopień ochrony | IP65, IP67 |
| Temperatura medium | 0 - 50 °C |
| Temperatura otoczenia | 0 - 50 °C |
| Typ wyświetlacza | Podświetlany-LCD |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 80 g |
| Wartość końcowa zakresu pomiaru ciśnienia | od 10 bar |
| Wartość początkowa zakresu pomiaru ciśnienia | od 0 bar |
| Współczynnik temperaturowy w ± %FS/K | od 0,05 %FS/K |
| Wyjście analogowe | 0 - 10 V, 4 - 20 mA, 1 - 5 V |
| Wyjście dwustanowe | 2 x PNP lub 2 x NPN przełączalne |
| Zabezpieczenie | IO-Link, PIN-Code |
| Zabezpieczenie przed odwrotną polaryzacją | Dla wszystkich przyłączy elektrycznych |
| Zabezpieczenie przed zwarciem | Tak |
| Zakres napięcia roboczego DC | 20 - 30 V |
| Zakres nastawy wartości progowej | 0 - 100 % |
| Zakres przeciążenia | od 15 bar |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą EU RoHS, Wg dyrektywy EU-EMV |
| Znak KC | KC-EMV |
