Dane techniczne
| Charakterystyka cewki | 24 V DC: Faza niskiego prądu 2,125 W, faza wysokiego prądu 8,5 W |
| Ciśnienie robocze | -0,9 - 8 bar |
| Ciśnienie robocze, rewersyjne | -0,9 - 1 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 3,5 ms |
| Czas przełączania przy wyłączaniu | od 3,5 ms |
| Dodatkowe funkcje | Gaszenie iskier, Redukcja prądu podtrzymania, Obwód ochronny |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | RCM Mark, c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Odwracalny z ograniczeniem |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór gniazdowy odciążony ciśnieniowo |
| Maksymalna częstotliwość przełączania | od 210 Hz |
| Materiał obudowy | Odlew ciśnieniowy cynkowy, Powłoka ochronna |
| Materiał śrub | Ocynkowana, Stal |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 400 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomiar czasu przełączania przy 1 Hz i powyżej | od 0,3 ms |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze elektryczne | 2-pin, Wtyczka |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Raster | od 24 mm |
| Rodzaj sterowania | Bezpośredni |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 18 mm |
| Temperatura medium | -5 - 60 °C |
| Temperatura otoczenia | -5 - 60 °C |
| Tolerancja czasu Włącz. | +10%/-30% |
| Tolerancja czasu Wył. | +10 %/-40 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 270 g |
| Wielkość nominalna | od 4 mm |
| Zabezpieczenie przed odwrotną polaryzacją | bipolarny |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
| Znak KC | KC-EMV |

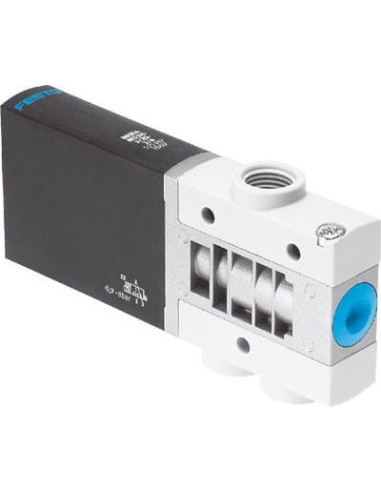

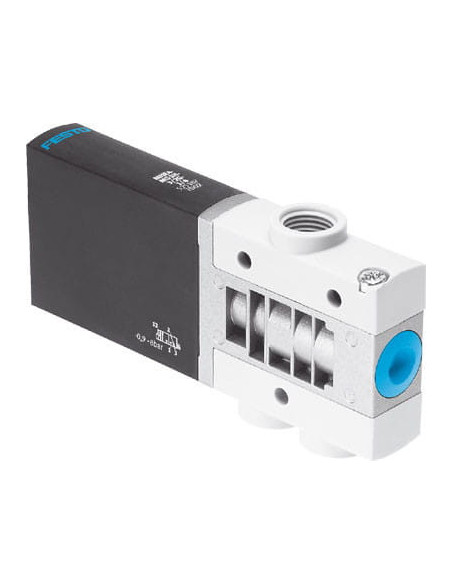

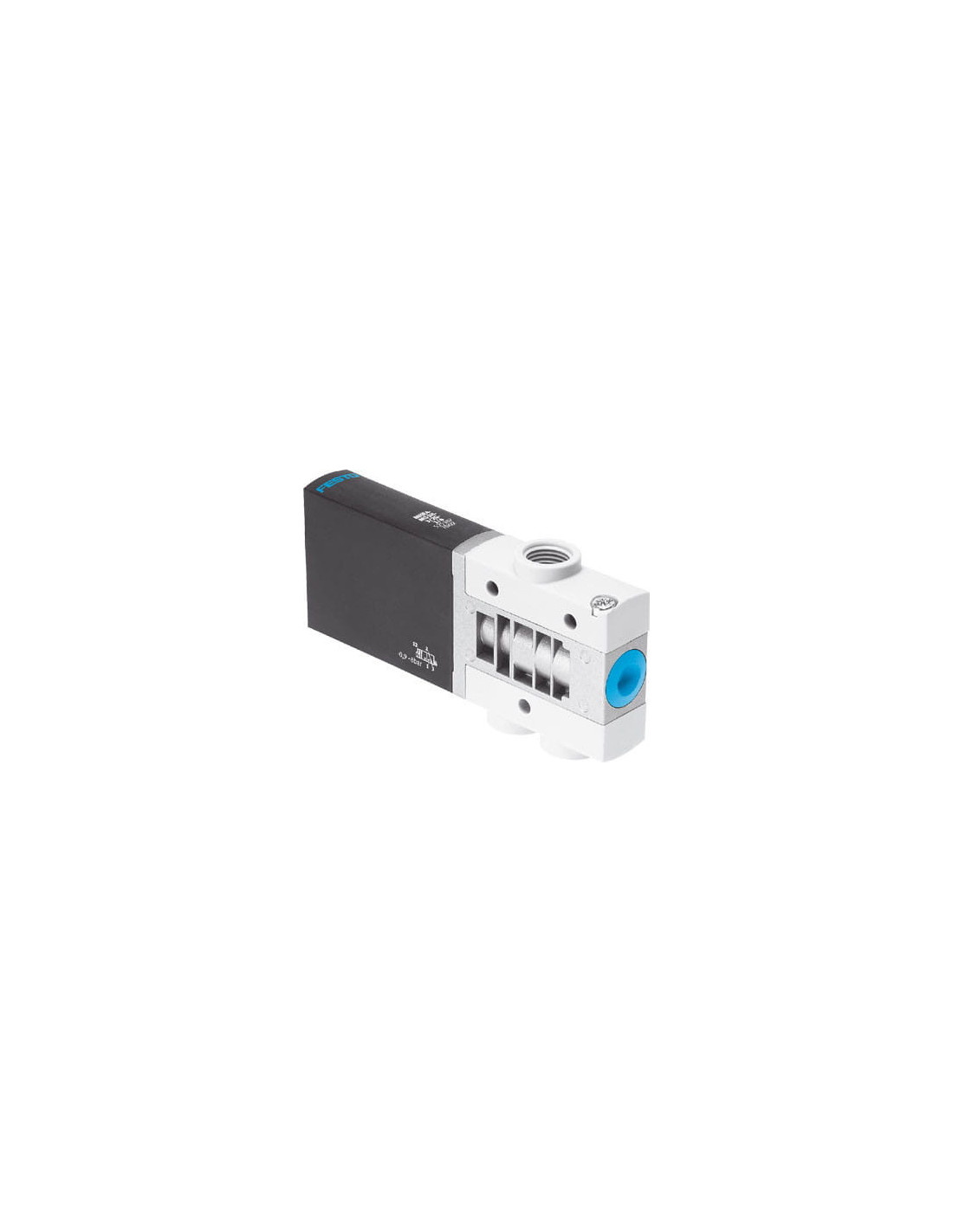

Elektrozawór FESTO MHE4-MS1H-3/2G-1/4 — precyzyjna kontrola przepływu pneumatycznego
Elektrozawór FESTO MHE4-MS1H-3/2G-1/4 (kod produktu: FESTO-525187) to wysokiej jakości rozwiązanie do sterowania ruchem sprężonego powietrza w instalacjach pneumatycznych. Produkt został zaprojektowany z myślą o niezawodności i wydajności w przemysłowych zastosowaniach automatyki. Dzięki zastosowaniu technologii monostabilnej oraz funkcji 3/2 (trzy porty, dwa stany robocze), zawór umożliwia precyzyjną kontrolę oraz szybkie przełączanie pomiędzy trybem pracy a odpowietrzania, co gwarantuje bezpieczeństwo i efektywność działania układu.
Główne zalety elektrozaworu FESTO MHE4-MS1H-3/2G-1/4
- Wysoka dynamika pracy dzięki krótkim czasom przełączania (od 3,5 ms).
- Możliwość pracy w trybie ciągłym (100% cyklu pracy), co zapewnia niezawodne działanie w aplikacjach wymagających ciągłego sterowania.
- Szeroki zakres ciśnień roboczych: od -0,9 do 8 bar, co umożliwia uniwersalne zastosowanie w instalacjach pneumatycznych.
- Wysoka odporność na wibracje i wstrząsy, spełniająca wymagania norm przemysłowych (EN 60068-2-6, EN 60068-2-27).
- Odwracalny kierunek przepływu z ograniczeniem, co umożliwia elastyczną integrację w różnych układach.
- Ochrona przed wilgocią i pyłem — stopień ochrony IP65 pozwala na montaż także w trudnych warunkach środowiskowych.
- Niewielkie wymiary i niska masa (od 270 g) — ułatwiają zabudowę nawet w ograniczonej przestrzeni.
- Pełna zgodność z normami RoHS — bezpieczeństwo użytkowania i ochrona środowiska.
Typowe zastosowania elektrozaworu 3/2 do sprężonego powietrza
Elektrozawory 3/2, takie jak FESTO MHE4-MS1H-3/2G-1/4, znajdują szerokie zastosowanie w:
- Automatyce przemysłowej — sterowanie siłownikami pneumatycznymi, cylinderkami, chwytakami.
- Systemach transportu pneumatycznego — szybkie podawanie i odcinanie sygnału powietrza.
- Liniach produkcyjnych i montażowych — precyzyjne sterowanie procesami produkcyjnymi.
- Układach bezpieczeństwa — funkcje odpowietrzenia, natychmiastowe odcięcie dopływu powietrza.
- Stacjach testujących — powtarzalność cykli roboczych i dokładność przełączeń.
Zawór jest kompatybilny z przyłączami pneumatycznymi G1/4 i przystosowany do pracy z sprężonym powietrzem o jakości zgodnej z ISO8573-1:2010 [7:4:4].
Budowa i bezpieczeństwo eksploatacji elektrozaworu FESTO
Element wykonany jest z wytrzymałego odlewu ciśnieniowego cynkowego z dodatkową powłoką ochronną, zapewniającą odporność na korozję (CRC 2). Stosowane uszczelnienia HNBR i NBR gwarantują szczelność oraz długą żywotność produktu. Dodatkowe funkcje, takie jak gaszenie iskier, obwód ochronny czy ochrona przed odwrotną polaryzacją, zwiększają bezpieczeństwo i niezawodność podczas codziennego użytkowania.
Podstawowe cechy i możliwości montażowe
- Łatwy montaż przy pomocy otworów przelotowych.
- Dowolna pozycja zabudowy ułatwia integrację w aplikacjach o różnych wymaganiach montażowych.
- Sterowanie elektryczne za pomocą standardowej 2-pinowej wtyczki.
- Pomocnicze ręczne uruchamianie pozwala na testowanie i serwisowanie bez zasilania elektrycznego.
FESTO MHE4-MS1H-3/2G-1/4 to wydajny i niezawodny element systemów pneumatycznych, polecany wszędzie tam, gdzie liczy się precyzja, kompaktowa budowa oraz wytrzymałość w wymagających warunkach przemysłowych.
