Dane techniczne
| Charakterystyka cewki | 24 V DC: 5,6 W |
| Ciśnienie robocze | -0,9 - 8 bar |
| Ciśnienie robocze, rewersyjne | -0,9 - 1 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 10,5 ms |
| Czas przełączania przy wyłączaniu | od 5 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Odwracalny z ograniczeniem |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór gniazdowy odciążony ciśnieniowo |
| Maksymalna częstotliwość przełączania | od 120 Hz |
| Materiał obudowy | Powłoka ochronna, Odlew ciśnieniowy cynkowy |
| Materiał śrub | Ocynkowana, Stal |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 400 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze elektryczne | 2-pin, Wtyczka |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Raster | od 24 mm |
| Rodzaj sterowania | Bezpośredni |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 18 mm |
| Temperatura medium | -5 - 60 °C |
| Temperatura otoczenia | -5 - 60 °C |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE, Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 270 g |
| Wielkość nominalna | od 4 mm |

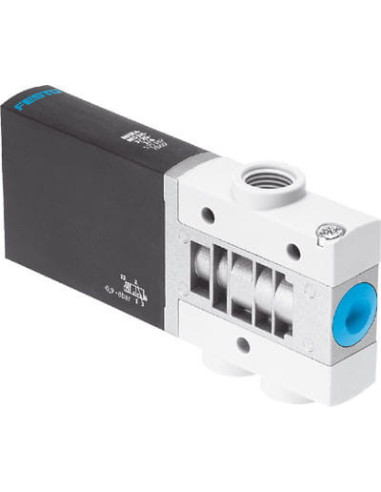

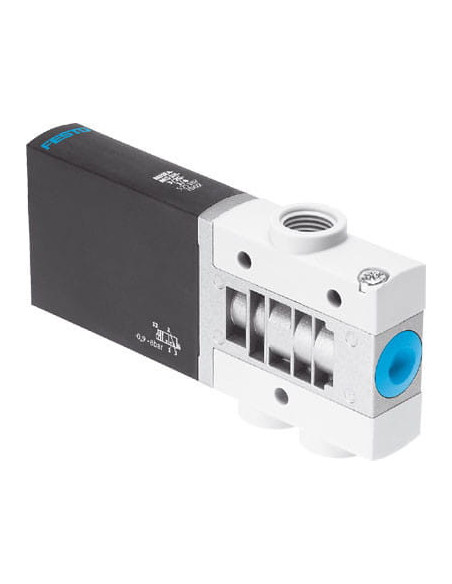

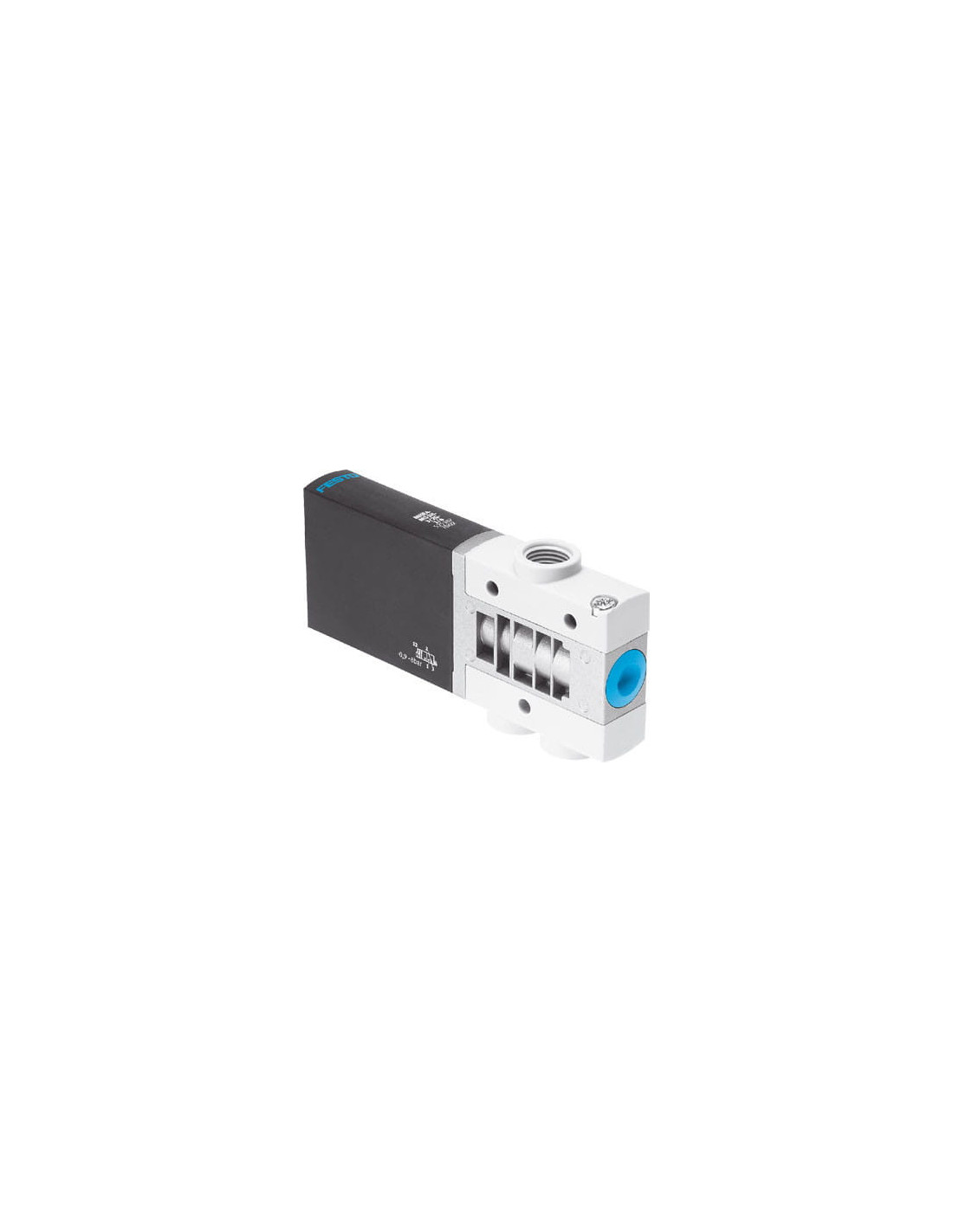

Elektrozawór FESTO MHE4-M1H-3/2G-1/4 – profesjonalne sterowanie pneumatyką
Elektrozawór FESTO MHE4-M1H-3/2G-1/4 (kod producenta: FESTO-525186) to zaawansowany zawór pneumatyczny wykorzystywany w automatyce przemysłowej do szybkiego i precyzyjnego sterowania przepływem sprężonego powietrza. Stanowi idealny wybór wszędzie tam, gdzie liczy się niezawodność, efektywność i kompaktowe rozmiary. Dzięki technologii zaworu gniazdowego odciążonego ciśnieniowo, urządzenie gwarantuje stabilną pracę w szerokim zakresie zastosowań przemysłowych.
Zalety elektrozaworu FESTO MHE4-M1H-3/2G-1/4
- Kompaktowa konstrukcja – niewielkie wymiary ułatwiają montaż nawet w ograniczonej przestrzeni szaf sterowniczych i linii produkcyjnych.
- Energooszczędność i wydajność – niskie zużycie energii cewki (5,6 W przy 24 V DC) oraz szybkie czasy przełączania pozwalają na dynamiczną pracę układów pneumatycznych.
- Wysoka odporność na warunki przemysłowe – stopień ochrony IP65 zapewnia trwałość oraz bezpieczną pracę w środowisku o podwyższonej wilgotności i zapyleniu.
- Szeroki zakres ciśnienia roboczego – od -0,9 do 8 bar, co umożliwia zastosowanie zarówno w systemach próżniowych, jak i wysokociśnieniowych.
- Elastyczność montażu – możliwość instalacji w dowolnej pozycji i za pomocą otworów przelotowych zwiększa uniwersalność wykorzystania.
- Odporność na wibracje i wstrząsy – spełnia normy transportowe i przemysłowe, co przekłada się na niezawodność w każdych warunkach pracy.
- Brak miedzi i PTFE – elektrozawór spełnia wymagania dyrektywy RoHS, co czyni go odpowiednim do zastosowań w branżach wymagających szczególnej czystości materiałów.
Zastosowania elektrozaworu 3/2 FESTO MHE4-M1H-3/2G-1/4
Elektrozawory 3/2 o funkcji zamkniętej i monostabilnej, takie jak FESTO MHE4-M1H-3/2G-1/4, są powszechnie stosowane do sterowania siłownikami pneumatycznymi jednostronnego działania oraz do szybkiego zwalniania lub napowietrzania układów. Typowe branże i miejsca aplikacji to:
- Automatyka przemysłowa – linie montażowe, sortownie, maszyny pakujące
- Budowa maszyn – obsługa siłowników, podciśnieniowy transport materiałów
- Przemysł motoryzacyjny – systemy testowe, stanowiska produkcyjne
- Branża spożywcza i farmaceutyczna – miejsca wymagające wysokiej czystości materiałów i odporności na korozję
- Robotyka – szybkie i precyzyjne sterowanie ramionami oraz chwytakami pneumatycznymi
Elastyczność konfiguracji i bezpieczeństwo użytkowania
Zawór MHE4-M1H-3/2G-1/4 oferuje szerokie możliwości integracji dzięki przyłączom pneumatycznym G1/4, systemowi sterowania bezpośredniego oraz kompatybilności z napięciem 24 V DC. Możliwa jest praca zarówno ze sprężonym powietrzem olejonym, jak i nieolejonym — zgodnie z normą ISO 8573-1:2010.
Materiał i solidność wykonania
Obudowa wykonana jest z odpornego na korozję odlewu ciśnieniowego cynkowego z zabezpieczeniem, a uszczelnienia są wykonane z nowoczesnych elastomerów HNBR i NBR, co zapewnia wysoką trwałość i szczelność również przy długotrwałej, intensywnej eksploatacji.
