Dane techniczne
| Charakterystyka cewki | 24 V DC: Faza niskiego prądu 1,625 W, faza wysokiego prądu 6,5 W |
| Ciśnienie robocze | -0,9 - 8 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 1,9 ms |
| Czas przełączania przy wyłączaniu | od 1,7 ms |
| Dodatkowe funkcje | Obwód ochronny, Gaszenie iskier, Redukcja prądu podtrzymania |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | RCM Mark, c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

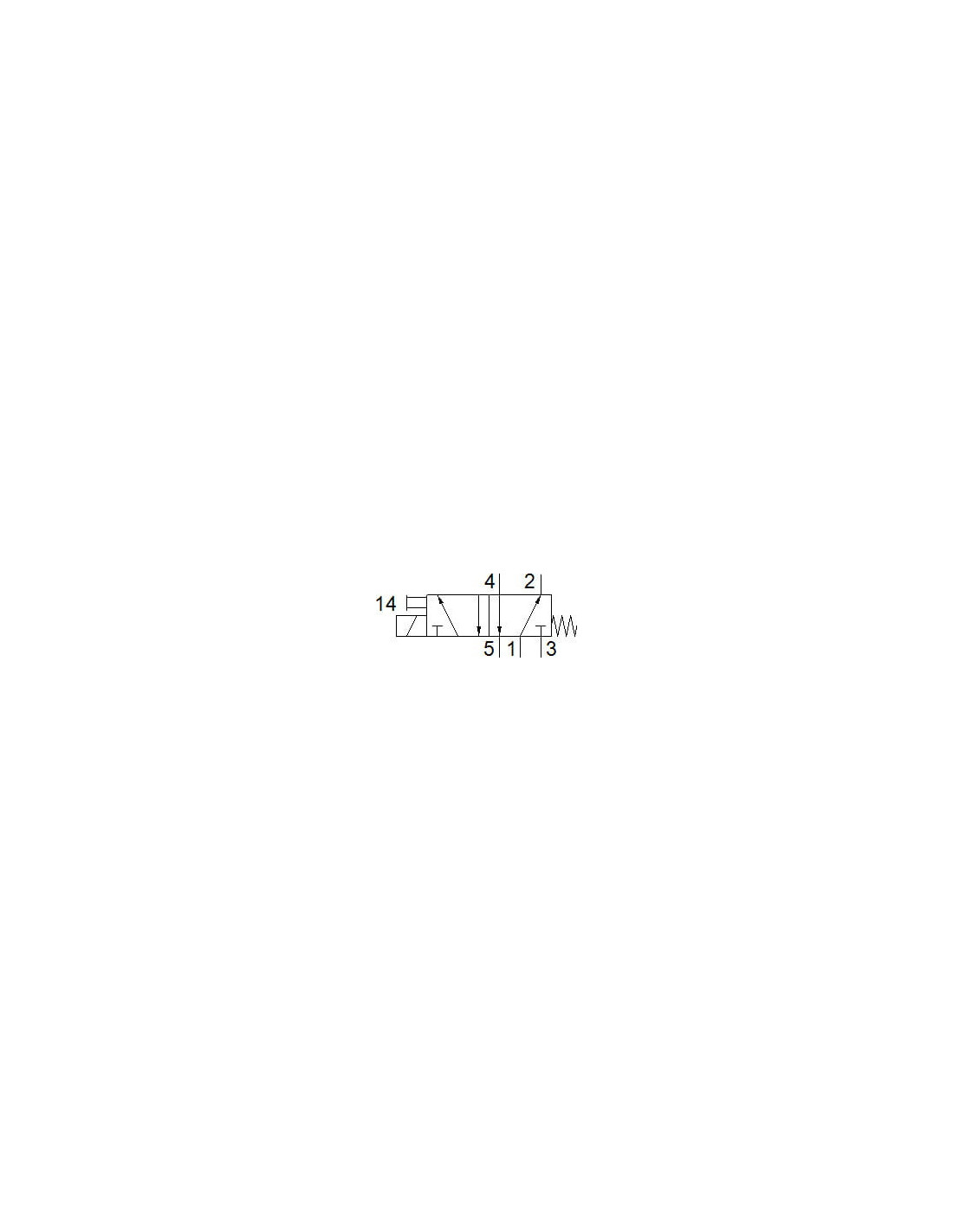

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór gniazdowy odciążony ciśnieniowo |
| Maks. moment dokręcający dla złącza | od 2 Nm |
| Maksymalna częstotliwość przełączania | od 300 Hz |
| Materiał obudowy | Odlew ciśnieniowy cynkowy, Powłoka ochronna |
| Materiał śrub | Ocynkowana, Stal |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 90 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Ograniczenie temperatury otoczenia i medium | W zależności od częstotliwości przełączania |
| Pomiar czasu przełączania przy 1 Hz i powyżej | od 0,2 ms |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Underlap |
| Przyłącze elektryczne | 2-pin, Wtyczka |
| Przyłącze pneumatyczne 1 | M7 |
| Przyłącze pneumatyczne 2 | M7 |
| Przyłącze pneumatyczne 3 | M7 |
| Przyłącze pneumatyczne 4 | M7 |
| Przyłącze pneumatyczne 5 | M7 |
| Raster | od 14 mm |
| Rodzaj sterowania | Bezpośredni |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 10 mm |
| Temperatura medium | -5 - 60 °C |
| Temperatura otoczenia | -5 - 60 °C |
| Tolerancja czasu Włącz. | +10%/-30% |
| Tolerancja czasu Wył. | +10 %/-30 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS, Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 70 g |
| Wielkość nominalna | od 2 mm |
| Zabezpieczenie przed odwrotną polaryzacją | bipolarny |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
| Znak KC | KC-EMV |
