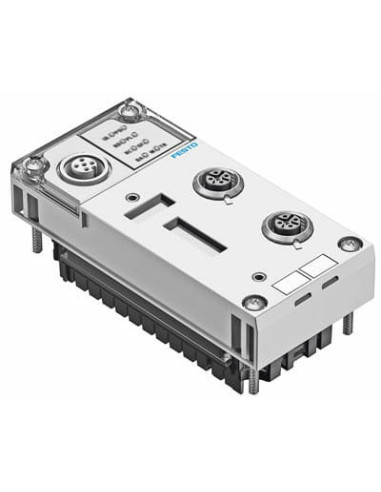

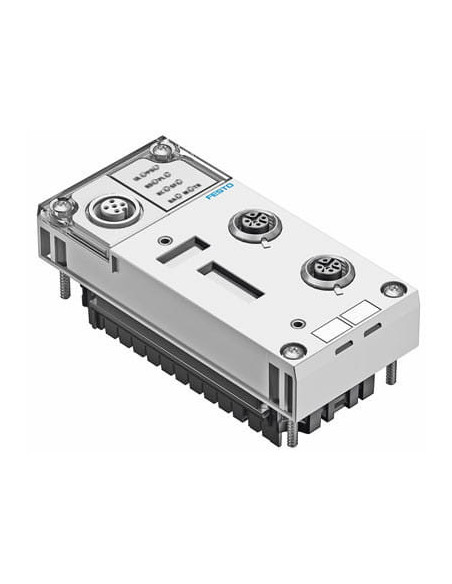

Dane techniczne
| Diagnostyka specyficzna dla urządzenia | Pamięć dla diagnostyki, Napięcie modułów poniżej wartości nominalnej, Diagnostyka zorientowana na kanał i moduł |
| Diody LED specyficzne dla magistrali | TP1: Sieć aktywna Port 1, TP2: Sieć aktywna Port 2, S: Sercos LED, SD: Sercos sub-device LED |
| Diody LED specyficzne dla produktu | M: Modyfikacja, parametryzacja, PL: Zasilanie dla wyjść, SF: Błąd systemu, PS: PS: Zasilanie elektroniki, zasilanie czujników |
| Dodatkowe funkcje | Diagnostyka zorientowana na kanał przez fieldbus, Acykliczny i cykliczny dostęp do danych przez Sercos, Adresowanie IP poprzez parametry Sercos lub panel operatorski, Dodatkowy interfejs diagnostyczny do panelu operatorskiego, Start-up parametryzacji w normalnym tekście przez fieldbus, Stan systemu może być wyświetlany przy użyciu danych procesowych |
| Elementy obsługowe | Przełącznik-DIL |
| Interfejs Fieldbus | 2x gniazdo, M12x1, 4pin, D-codiert |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Maks. pojemność adresowa dla wejść | od 64 Byte |
| Maks. pojemność adresowa dla wyjść | od 64 Byte |
| Materiał obudowy | Wzmocnione PA |
| Nominalne napięcie robocze DC | od 24 V |
| Parametryzacja | Signal-Setup, Parametry systemu, Sposób zachowania się diagnostyki, Fallback output data, Wymuszanie stanu kanałów |
| Protokół | Sercos III |
| Stopień ochrony | IP65, IP67 |
| Szybkość transmisji | 10/100, full/half duplex MBit/s |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 70 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Waga produktu | od 125 g |
| Własny pobór prądu przy napięciu roboczym | Typ. 100 mA |
| Wsparcie dla konfiguracji | Plik SDDML |
| Wymiary B x L x H | 50 mm x 107 mm x 50 mm, (łącznie z blokiem łączącym) |
| Zakres napięcia roboczego DC | 18 - 30 V |
