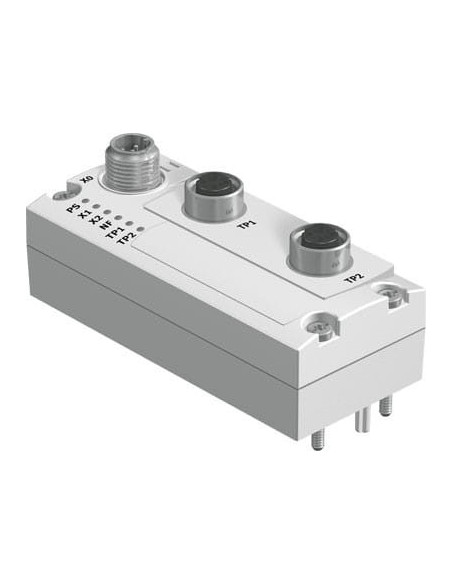

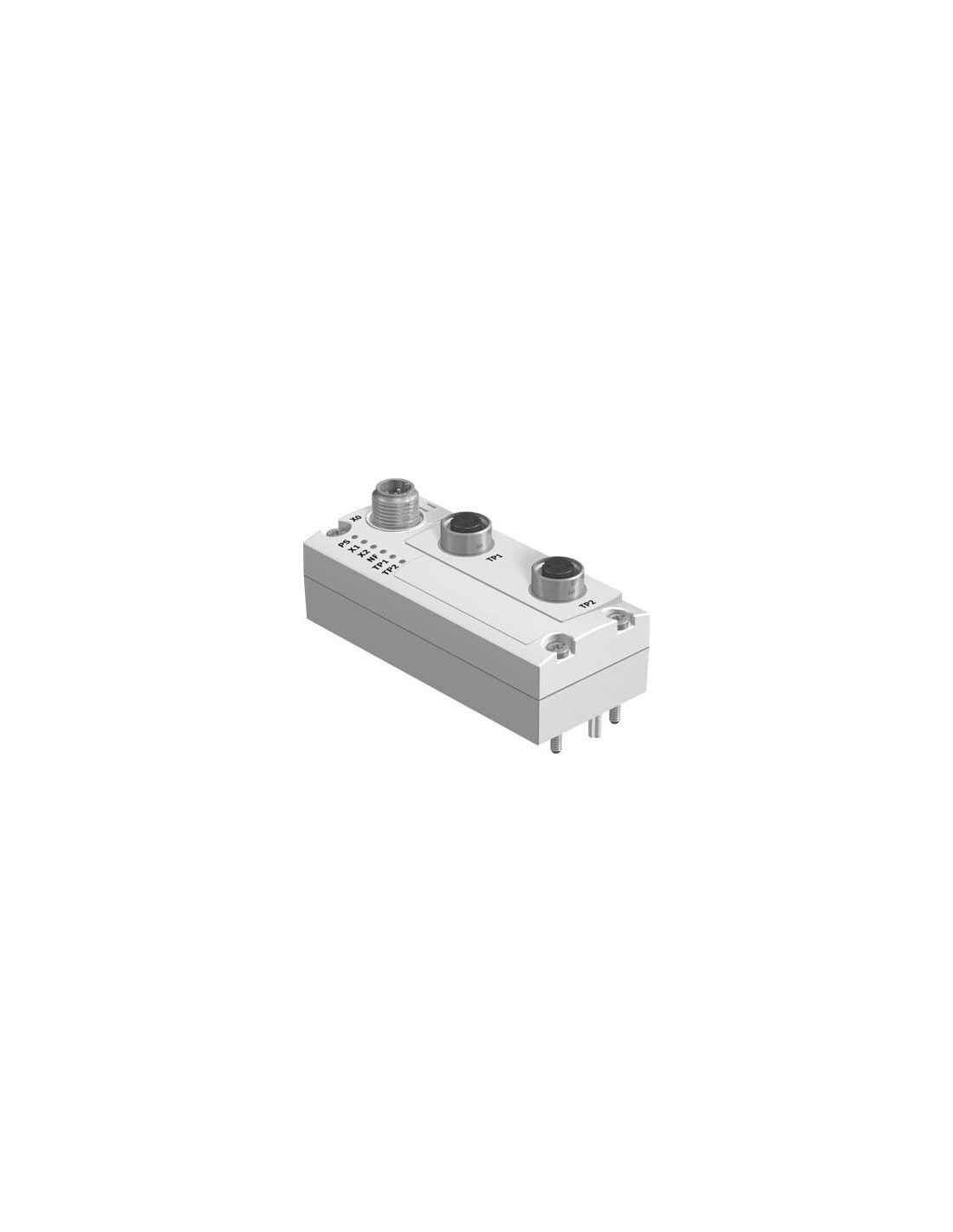

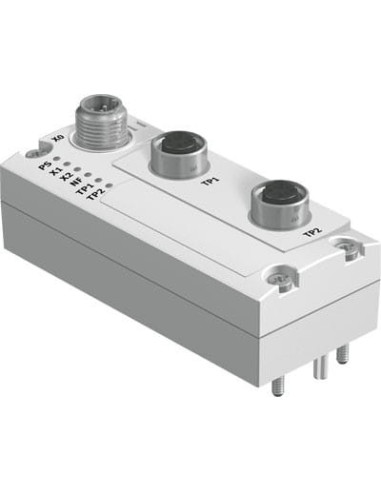

Dane techniczne
| Diody LED specyficzne dla magistrali | NF: Błąd sieci, TP1: Sieć aktywna Port 1, TP2: Sieć aktywna Port 2 |
| Diody LED specyficzne dla produktu | PS: Napięcie robocze dla elektroniki i zasilania obciąż., X1: System status at module I-Port 1, X2: System status at module I-Port 2 |
| Dodatkowe funkcje | Fast Start Up (FSU), LLDP, MRP, PROFINET IRT, PROFIenergy, SNMP, Conformance Class C, Shared Device, Web servers |
| Dopuszczenie | RCM Mark, c UL us - Listed (OL) |
| Interfejs fieldbus, liczba pinów/żył | od 4 |
| Interfejs fieldbus, protokół | PROFINET RT |
| Interfejs fieldbus, technologia podłączenia | M12x1, typ D zgodnie z EN 61076-2-101 |
| Interfejs fieldbus, typ podłączenia | 2 x gniazdo |
| Interfejs-Fieldbus, izolacja galwaniczna | Tak |
| Interfejs-Fieldbus, szybkość transmisji | 100 Mbit/s |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. pojemność adresowa dla wejść | od 64 Byte |
| Maks. pojemność adresowa dla wyjść | od 64 Byte |
| Materiał obudowy | PA |
| Nominalne napięcie robocze DC | od 24 V |
| Protokół | PROFINET |
| Raster | od 40 mm |
| Sposób montażu | On electrical interface, On electrical connection block |
| Stopień ochrony | IP65, IP67 |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 70 °C |
| Uwaga dotycząca materiałów | Zawierają substancje PWIS, Zgodne z RoHS |
| Waga produktu | od 93 g |
| Własny pobór prądu przy napięciu roboczym | Znaminowo 80 mA |
| Wsparcie dla konfiguracji | Plik GSDML |
| Wymiary B x L x H | 40 mm x 91 mm x 50 mm |
| Zakres napięcia roboczego DC | 18 - 30 V |
| Znak CE (patrz deklaracja zgodności) | Wg dyrektywy EU-EMV |
| Znak KC | KC-EMV |
| Zwrócić uwagę na stopień ochrony | W stanie zmontowanym, Nieużywane przyłącza zamknięte |
