Dane techniczne
| Charakterystyka cewki | 24 V DC: 1,28 W |
| Ciśnienie robocze | 3 - 8 bar |
| Czas pracy ciągłej | 100% z redukcją prądu podtrzymania |
| Czas przełączania przy włączaniu | od 24 ms |
| Czas przełączania przy wyłączaniu | od 32 ms |
| Dopuszczalne wahania napięcia | -15 % / +10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

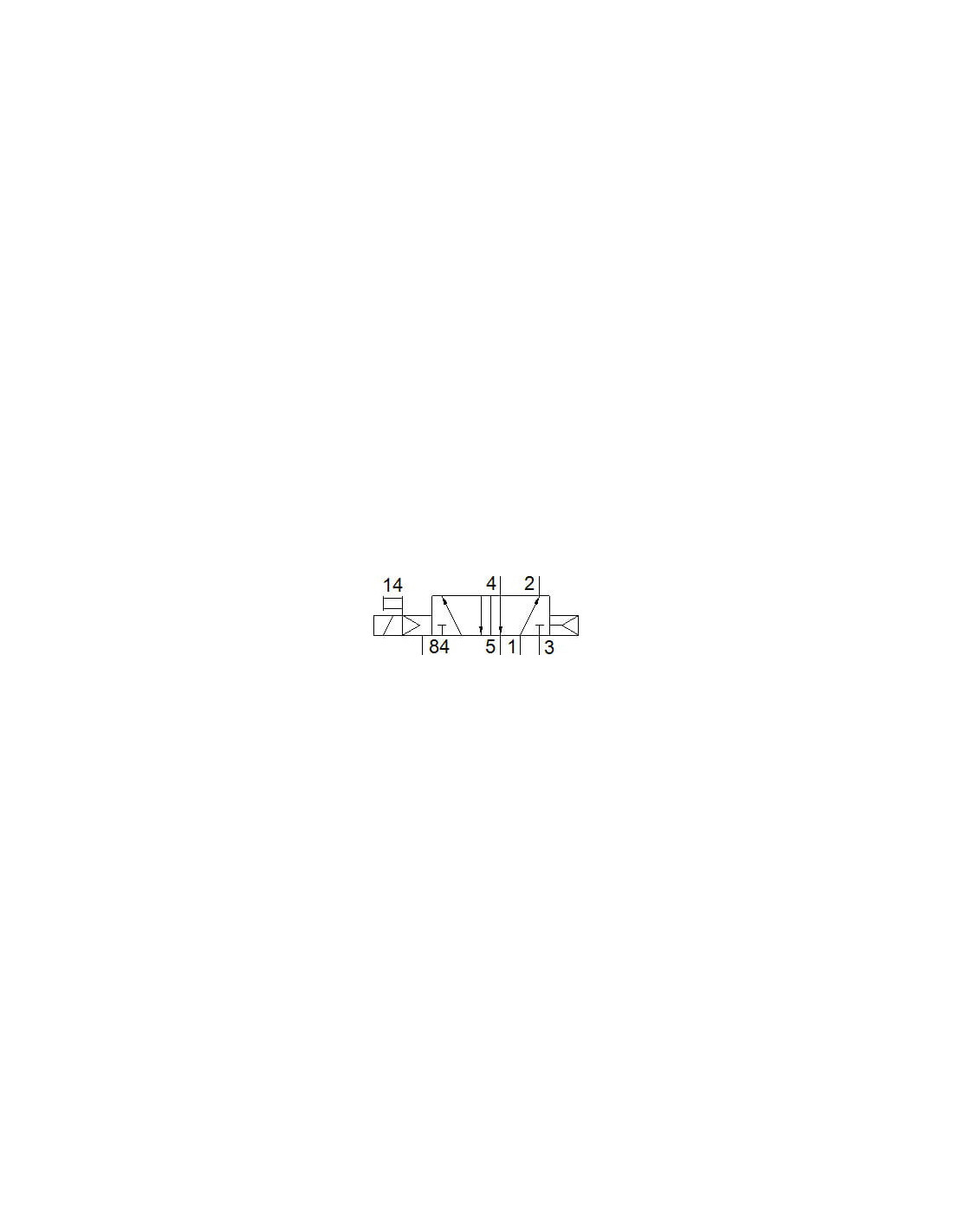

| Funkcja zaworu | 5/2 monostabilny |
| Identyfikacja zaworu | Uchwyt etykiety opisowej |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 900 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 800 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Przy pomocy osprzętu, z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | 2-pin |
| Przyłącze odpowietrzenia pilota 82 | M3 |
| Przyłącze odpowietrzenia pilota 84 | M3 |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze pneumatyczne 5 | G1/8 |
| Przyłącze zasilania pilota 12 | M3 |
| Przyłącze zasilania pilota 14 | M3 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Zgodnie z IEC 60529, Z gniazdem wtykowym, IP65 |
| Szerokość zabudowy | od 14 mm |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 95 g |
| Wielkość nominalna | od 6 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

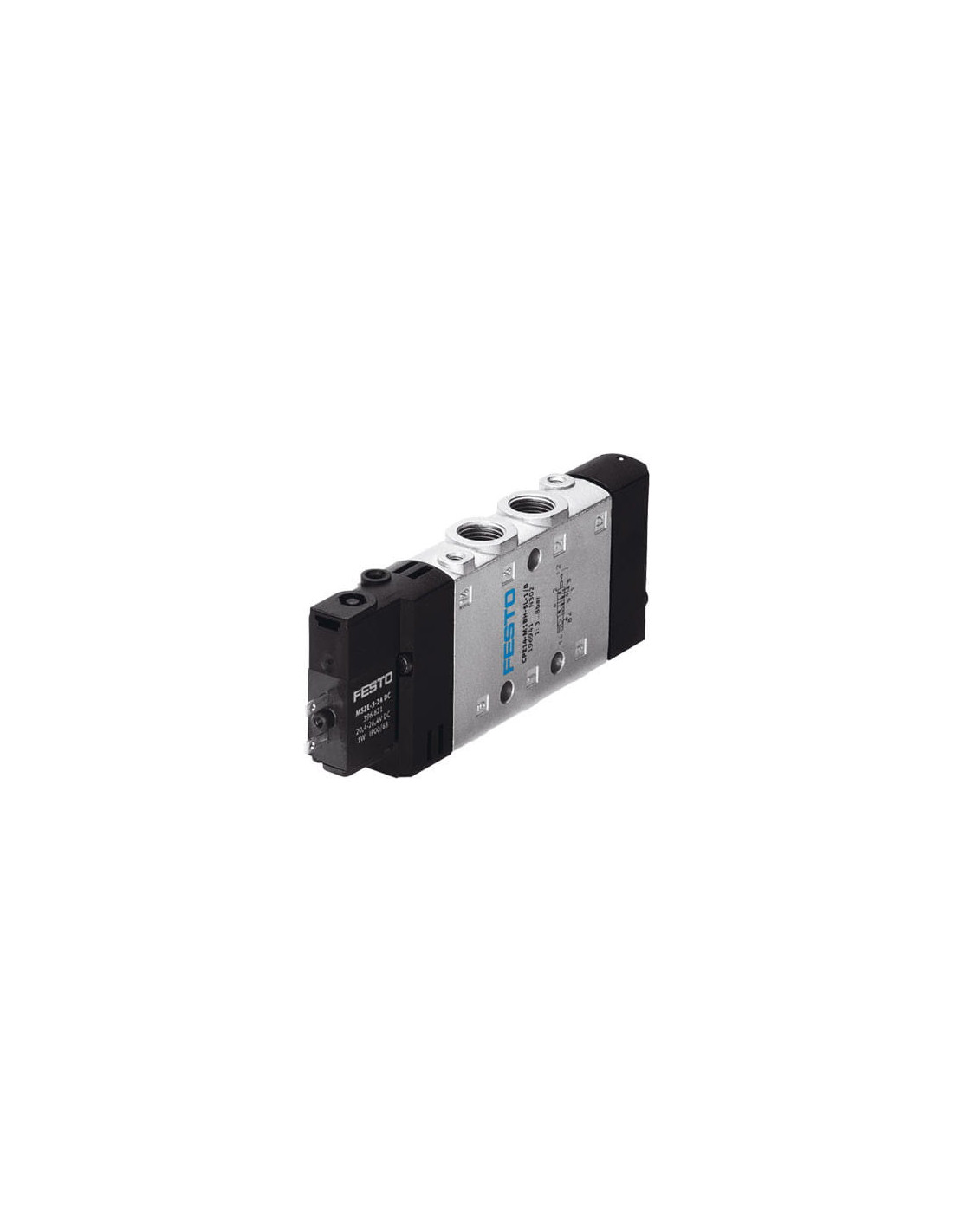

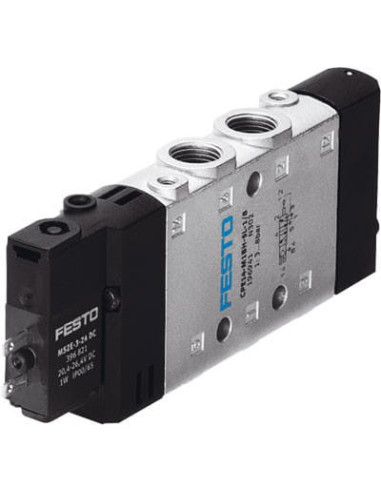

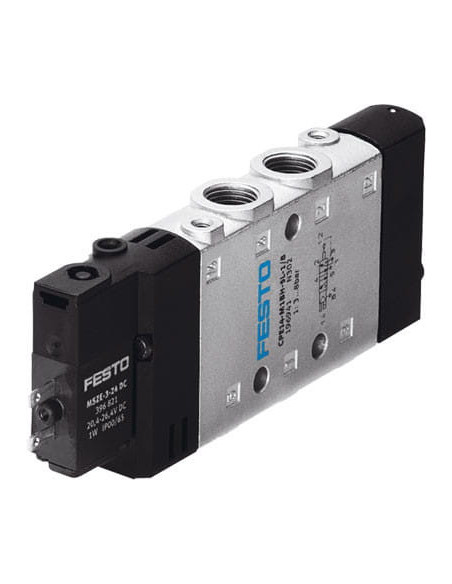

Elektrozawór CPE14-M1BH-5L-1/8 FESTO – precyzyjne sterowanie pneumatyczne
Elektrozawór CPE14-M1BH-5L-1/8 marki FESTO to niezawodne i wydajne rozwiązanie przeznaczone do automatyzacji procesów przemysłowych, gdzie wymagana jest szybka i precyzyjna kontrola przepływu sprężonego powietrza. Dzięki zaawansowanej budowie oraz wysokiej odporności na czynniki zewnętrzne, elektrozawór ten znajduje zastosowanie w najbardziej wymagających środowiskach przemysłowych.
Zastosowanie elektrozaworu FESTO CPE14-M1BH-5L-1/8
Elektrozawory 5/2 monostabilne wykorzystywane są wszędzie tam, gdzie sterowanie ruchem siłowników pneumatycznych wymaga szybkiego przełączania oraz dużej niezawodności. Najczęściej spotykane są w:
- Automatyce przemysłowej – sterowanie siłownikami w liniach produkcyjnych i montażowych
- Robotyce – umożliwiają precyzyjną kontrolę ruchu elementów wykonawczych
- Pakowaniu i przetwórstwie – szybkie przełączanie zaworów gwarantuje maksymalną wydajność maszyn
- Systemach transportowych i paletyzacyjnych
- Urządzeniach testujących w przemyśle
Najważniejsze zalety elektrozaworu FESTO CPE14-M1BH-5L-1/8
- Wysoka wydajność przepływu – nominalny przepływ powyżej 800 l/min zapewnia szybkie działanie całego układu
- Szeroki zakres temperatur pracy – przystosowany zarówno do niskich, jak i wysokich temperatur otoczenia i medium (-5°C do +50°C)
- Solidna konstrukcja – obudowa z aluminium oraz odporność na wstrząsy i wibracje czynią zawór wyjątkowo trwałym
- Wysoki stopień ochrony IP65 – zgodność z normą IEC 60529 gwarantuje bezpieczną pracę również w trudnych warunkach
- Uniwersalny montaż – możliwość montażu w dowolnej pozycji oraz szybkie przyłącza pneumatyczne (G1/8, M3)
- Zgodność z RoHS – konstrukcja przyjazna środowisku oraz bezpieczna w eksploatacji
Budowa i technologia elektrozaworu FESTO
CPE14-M1BH-5L-1/8 to zawór tłokowy, zaprojektowany do pracy w systemach sterowanych elektrycznie. Wyposażony jest w pilotowy układ sterowania, umożliwiający płynną i bezpieczną pracę nawet przy dużych obciążeniach. Elektrozawór posiada funkcję dławionego odpowietrzenia, co pozwala na regulację szybkości działania siłownika.
Typowe użytkowanie i media robocze
Zawór FESTO jest przeznaczony do sprężonego powietrza zgodnego z ISO8573-1:2010 [7:4:4], posiada również możliwość pracy na powietrzu olejonym. Może być stosowany w złożonych instalacjach pneumatycznych, gdzie wymagana jest szybka reakcja i dokładność sterowania.
Wytrzymałość i bezpieczeństwo użytkowania
- Odporność na wibracje i wstrząsy – potwierdzona testami transportowymi oraz zgodnością z normami przemysłowymi
- Możliwość pracy ciągłej – przystosowany do 100% cyklu pracy, dzięki czemu sprawdzi się w aplikacjach wymagających nieprzerwanego działania
- Bezpieczne sterowanie elektryczne – niskie zużycie energii (1,28 W przy 24 V DC)
Elektrozawór CPE14-M1BH-5L-1/8 FESTO to rozwiązanie polecane dla nowoczesnych instalacji, gdzie liczy się niezawodność, długa żywotność i możliwość pracy w zróżnicowanych warunkach. Szeroka kompatybilność oraz standardowe przyłącza czynią go chętnie wybieranym rozwiązaniem w automatyce i pneumatyce przemysłowej.
