Dane techniczne
| Charakterystyka cewki | 24 V DC: 1,5 W |
| Ciśnienie robocze | 2,5 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 40 ms |
| Czas przełączania przy wyłączaniu | od 50 ms |
| Dopuszczalne wahania napięcia | -15 % / +10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

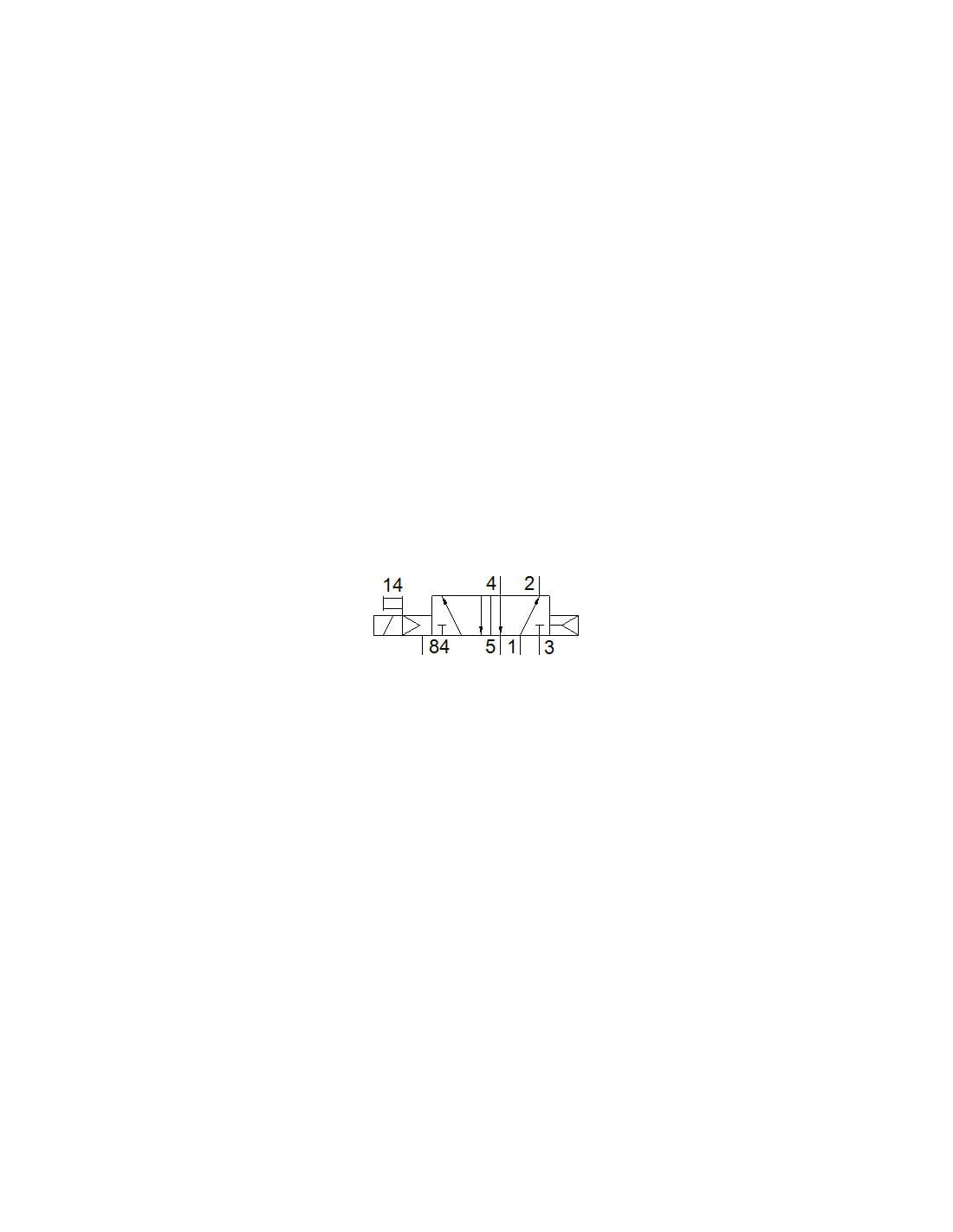

| Funkcja zaworu | 5/2 monostabilny |
| Identyfikacja zaworu | Uchwyt etykiety opisowej |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 3300 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3100 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 2900 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przy pomocy osprzętu, z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803 |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze pneumatyczne 4 | G3/8 |
| Przyłącze pneumatyczne 5 | G3/8 |
| Przyłącze zasilania pilota 12 | M5 |
| Przyłącze zasilania pilota 14 | M5 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Zgodnie z IEC 60529, Z gniazdem wtykowym, IP65 |
| Szerokość zabudowy | od 24 mm |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 360 g |
| Wielkość nominalna | od 11 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

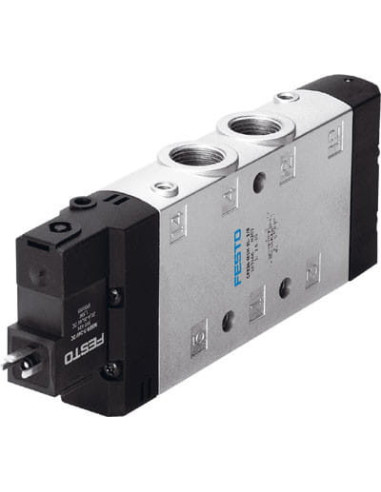

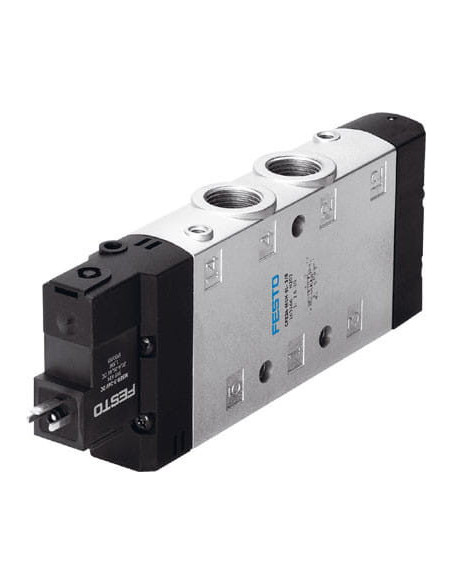

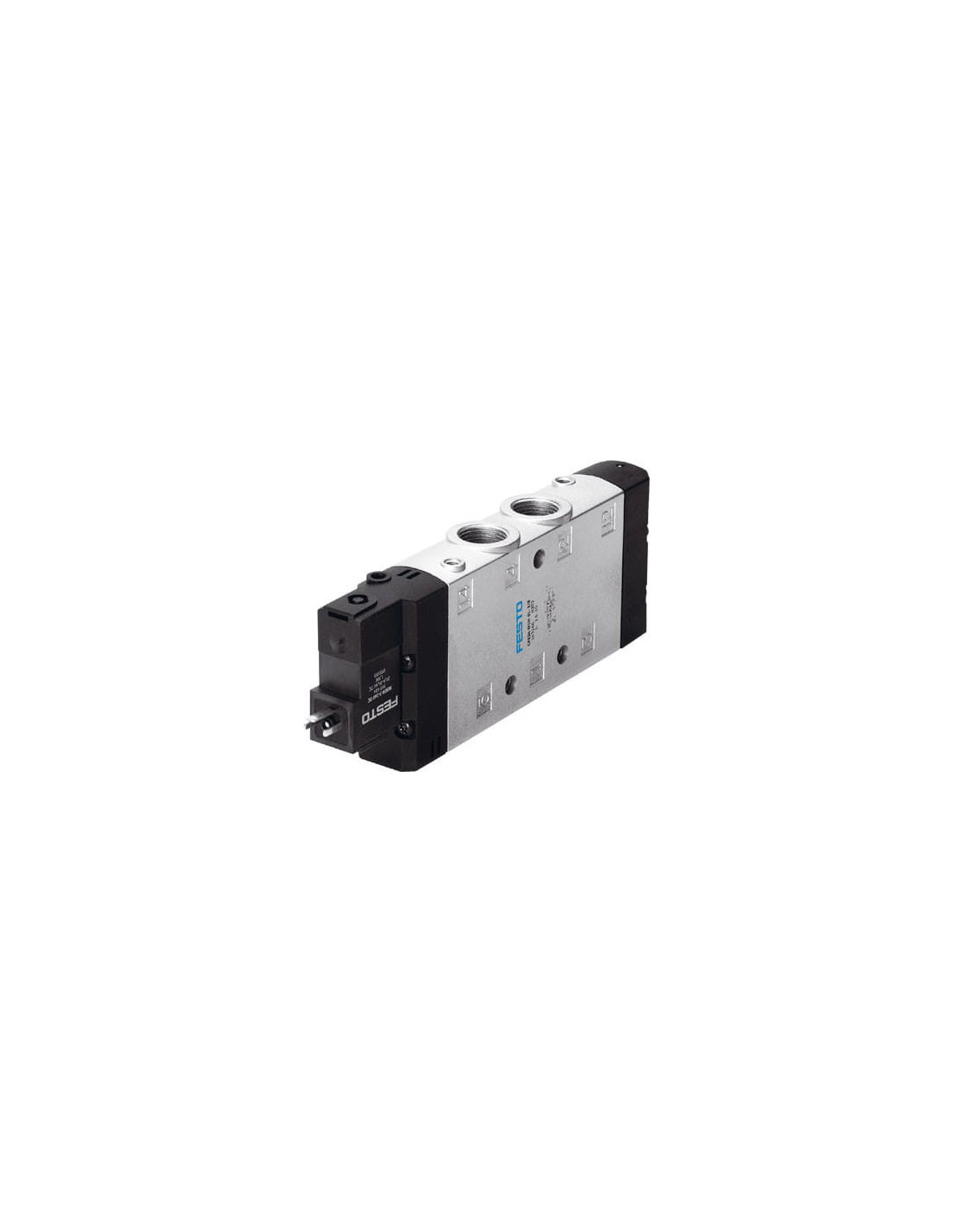

Elektrozawór FESTO CPE24-M1H-5L-3/8 – nowoczesne rozwiązanie dla pneumatyki przemysłowej
Elektrozawór pneumatyczny FESTO CPE24-M1H-5L-3/8 to wysokiej jakości komponent automatyki przemysłowej, zaprojektowany z myślą o wymagających aplikacjach, gdzie liczy się niezawodność i długotrwała praca. Model ten, o kodzie FESTO-163166, wyróżnia się solidną konstrukcją oraz doskonałymi parametrami użytkowymi, odpowiadając na potrzeby współczesnych systemów sterowania pneumatycznego.
Główne zastosowania elektrozaworu FESTO CPE24-M1H-5L-3/8
Elektrozawory tego typu są szeroko stosowane w:
- Automatyce przemysłowej – do sterowania siłownikami pneumatycznymi i innymi urządzeniami wymagającymi precyzyjnego zarządzania przepływem sprężonego powietrza.
- Liniach produkcyjnych – gwarantuje płynną i bezawaryjną eksploatację, nawet w najbardziej wymagających środowiskach.
- Maszynach i urządzeniach przemysłowych – stosowany w procesach produkcyjnych, montażowych oraz w zautomatyzowanych stacjach testowych.
- Systemach transportu materiałów – umożliwia efektywne zarządzanie pracą napędów pneumatycznych.
Najważniejsze zalety konstrukcyjne i funkcjonalne
Solidna budowa: Obudowa wykonana z ciśnieniowego odlewu aluminium zapewnia trwałość oraz odporność na uszkodzenia mechaniczne i korozję (CRC 2 – średnia odporność na korozję).
Uniwersalne przyłącza pneumatyczne G3/8 oraz przyłącza pilotów M5 umożliwiają łatwą integrację z większością instalacji pneumatycznych.
Kompaktowa szerokość zabudowy wynosząca 24 mm pozwala na instalację nawet w ograniczonej przestrzeni.
Zawór tłokowy 5/2 monostabilny – zapewnia precyzyjne sterowanie ruchem siłowników oraz wysoką powtarzalność cykli przełączeń, przy czasie przełączania od 40 ms (załączanie) do 50 ms (wyłączanie).
Wysoka wydajność: nominalny przepływ powyżej 2900 l/min gwarantuje szybkie działanie napędzanych układów pneumatycznych.
Odporność na wibracje i wstrząsy potwierdzona testami według międzynarodowych norm, umożliwia stosowanie w trudnych warunkach przemysłowych i transportowych.
Możliwości i funkcje użytkowe
- Praca ciągła przy obciążeniu 100% – sprawdzi się również w aplikacjach wymagających długotrwałego załączenia.
- Stopień ochrony IP65 – odpowiedni dla miejsc o wysokim zapyleniu i wilgotności.
- Możliwość użycia zarówno w systemach opartych na suchym powietrzu, jak i lekko olejonym (po rozpoczęciu olejenia wymagane jest jego kontynuowanie).
- Zgodność z normami RoHS – gwarantuje bezpieczeństwo środowiskowe.
- Elektryczne sterowanie i możliwość ręcznego uruchamiania za pomocą osprzętu z blokadą.
Podsumowanie – dlaczego warto wybrać zawór FESTO CPE24-M1H-5L-3/8?
Elektrozawór FESTO CPE24-M1H-5L-3/8 dedykowany jest zarówno do prostych, jak i zaawansowanych aplikacji przemysłowych. Wydajność, niezawodność i łatwość montażu czynią go idealnym wyborem dla firm dążących do zwiększenia automatyzacji procesów produkcyjnych przy zachowaniu najwyższych standardów jakości. Komponent ten wpisuje się w nowoczesne trendy budowy instalacji pneumatycznych, gwarantując długą żywotność oraz łatwą konserwację.
