Dane techniczne
| Charakterystyka cewki | 24 V DC: 1,5 W |
| Ciśnienie robocze | 2,5 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 26 ms |
| Czas przełączania przy wyłączaniu | od 20 ms |
| Dopuszczalne wahania napięcia | -15 % / +10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

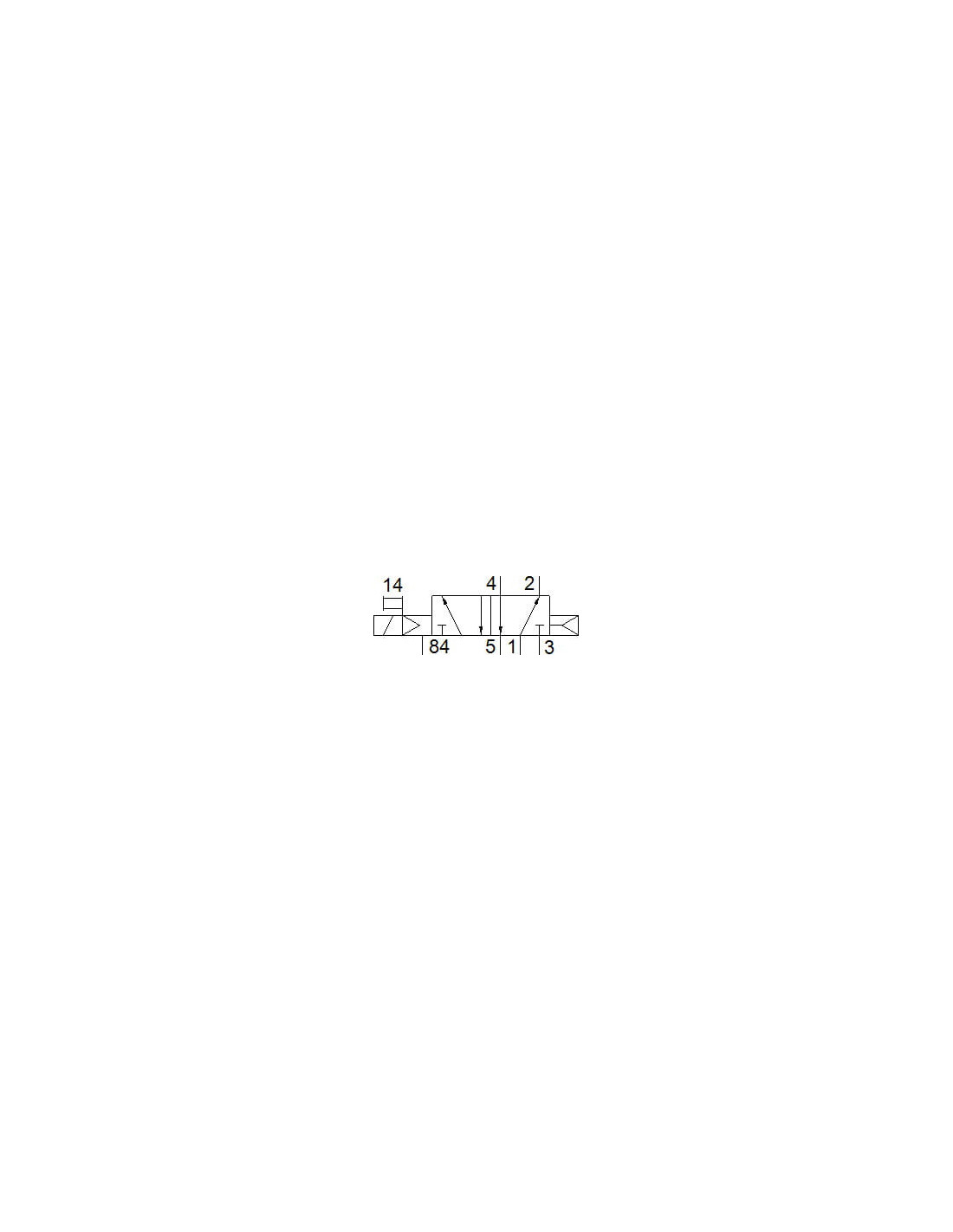

| Funkcja zaworu | 5/2 monostabilny |
| Identyfikacja zaworu | Uchwyt etykiety opisowej |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 3300 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 3100 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1500 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie, Przy pomocy osprzętu, z blokadą |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803 |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Przyłącze zasilania pilota 12 | M5 |
| Przyłącze zasilania pilota 14 | M5 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | Z gniazdem wtykowym, IP65, Zgodnie z IEC 60529 |
| Szerokość zabudowy | od 18 mm |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 220 g |
| Wielkość nominalna | od 8 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |

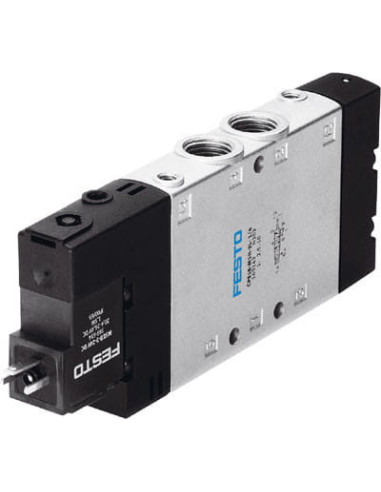

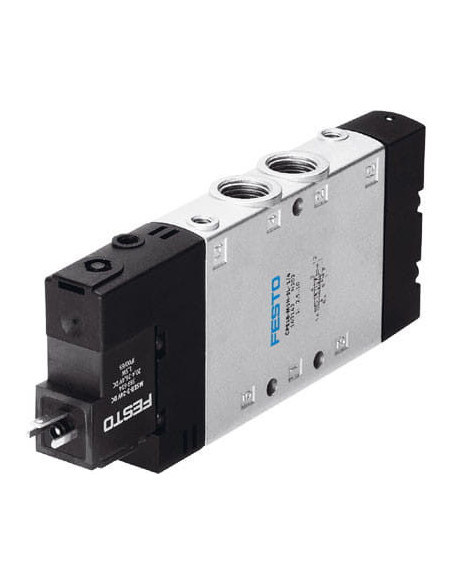

Elektrozawór FESTO CPE18-M1H-5L-1/4 – Precyzyjna kontrola pneumatyki
Elektrozawór FESTO CPE18-M1H-5L-1/4 to nowoczesny, monostabilny zawór pneumatyczny typu 5/2, przeznaczony do zaawansowanych zastosowań przemysłowych. Dzięki swojej niezawodności i wysokiej wydajności stanowi doskonały wybór w automatyce, gdzie wymagana jest precyzyjna oraz szybka kontrola przepływu sprężonego powietrza.
Najważniejsze zalety elektrozaworu FESTO CPE18-M1H-5L-1/4
- Wysoka trwałość – Solidna konstrukcja wykonana z odlewu aluminiowego oraz wysokiej jakości uszczelnień NBR gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych.
- Uniwersalne zastosowanie – Zawór doskonale sprawdza się w systemach pneumatycznych wykorzystywanych w przemyśle maszynowym, spożywczym, chemicznym oraz automatyce produkcyjnej.
- Odporność na wibracje i wstrząsy – Produkt spełnia rygorystyczne normy testów wytrzymałościowych, co jest kluczowe w środowiskach narażonych na obciążenia mechaniczne.
- Bezawaryjna praca – Przeznaczony do pracy ciągłej (100%), zapewnia stabilność działania i wysoką wydajność przy obsłudze złożonych układów pneumatycznych.
- Wysoka wydajność przepływu – Przepływ nominalny wynoszący 1500 l/min umożliwia skuteczne zasilanie nawet zaawansowanych aplikacji pneumatycznych.
Możliwości i typowe zastosowania elektrozaworu FESTO
CPE18-M1H-5L-1/4 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna kontrola ruchu siłowników, napędów pneumatycznych czy elementów wykonawczych. Świetnie sprawdzi się w:
- Stanowiskach montażowych i produkcyjnych
- Automatycznych liniach pakowania
- Maszynach przetwórczych i sortujących
- Systemach transportu pneumatycznego
- Urządzeniach wymagających szybkiej reakcji przełączania
Funkcjonalność i bezpieczeństwo użytkowania
Elektrozawór FESTO CPE18-M1H-5L-1/4 wyposażony jest w zabezpieczenia przed przeciążeniami oraz w konstrukcję odporną na korozję (CRC 2), co pozwala na jego wykorzystanie w różnych środowiskach przemysłowych. Uniwersalna pozycja montażu oraz układ pneumatyczny z wbudowanymi tłumikami dławienia odpowietrzenia zapewniają elastyczność w projektowaniu instalacji.
Zgodność z normami przemysłowymi, takimi jak RoHS oraz spełnienie standardów IP65 sprawia, że zawór jest nie tylko wydajny, ale i bezpieczny w użytkowaniu.
Budowa i wygoda integracji
Zawór tłokowy FESTO umożliwia prosty montaż dzięki otworom przelotowym oraz szybkie podłączenie przewodów pneumatycznych G1/4 i elektrycznych – zgodnie ze schematem połączenia typu C według EN175301-803. Pomocnicze ręczne uruchamianie dodatkowo ułatwia obsługę serwisową.
