Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 7,2 g |
| Ciężar podstawowy dla 0 mm skoku | od 186,8 g |
| Ciśnienie robocze | 1 - 10 bar |
| Ciśnienie robocze MPa | 0,1 - 1 MPa |
| Długość amortyzacji | od 15 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 4 g |
| Gwint na tłoczysku | M8 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus siłownika |
| Maks. energia uderzenia w położeniach końcowych | od 0,2 J |
| Materiał pokrywy | Stop aluminium, Anodowanie, bezbarwne |
| Materiał rury siłownika | Stal wysokostopowa, nierdzewna |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 44 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 125 mm |
| Sposób montażu | Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 20 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 188,5 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 158,3 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | CETOP RP 52 P, ISO 6432 |

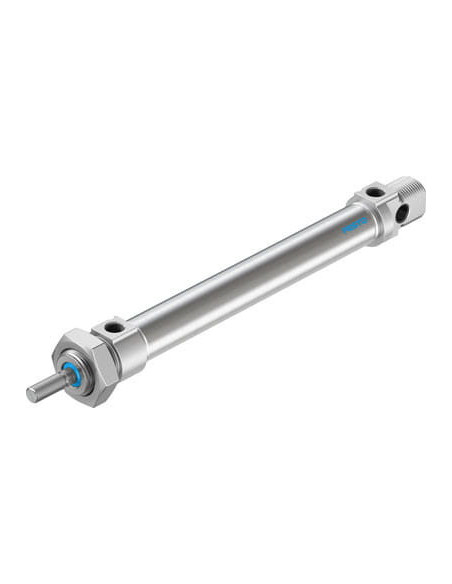

Siłownik pneumatyczny znormalizowany FESTO DSNU-20-125-PPV-A – opis i zastosowanie
Siłownik pneumatyczny DSNU-20-125-PPV-A marki FESTO, o kodzie produktu 19240, to uniwersalny komponent automatyki przemysłowej, przeznaczony do realizacji precyzyjnych i powtarzalnych ruchów liniowych. Wyróżnia się skokiem 125 mm i średnicą tłoka 20 mm, co umożliwia szeroki zakres aplikacji w systemach pneumatycznych.
Budowa i materiały – trwałość i odporność
Korpus siłownika wykonany jest z anodowanego stopu aluminium, a tłoczysko oraz rura siłownika z nierdzewnej stali wysokostopowej. Taka konstrukcja zapewnia odporność na korozję (klasa CRC 2) oraz wysoką trwałość nawet w trudnych warunkach środowiskowych. Uszczelnienia z NBR i TPE-U(PU) gwarantują długą żywotność oraz szczelność pracy.
Najważniejsze zalety siłownika FESTO DSNU-20-125-PPV-A
- Regulowana amortyzacja pneumatyczna (PPV) w położeniach końcowych pozwala na płynną i cichą pracę oraz ochronę elementów mechanicznych.
- Zakres temperatury pracy od -20°C do +80°C umożliwia montaż w różnych środowiskach przemysłowych.
- Standardowe gwinty oraz przyłącza (G1/8; zakończenie tłoczyska M8) ułatwiają integrację z istniejącymi instalacjami.
- Współpracuje z czujnikami położenia – możliwość precyzyjnej kontroli pozycji tłoka.
- Wielopozycyjny montaż i szeroka gama akcesoriów montażowych.
- Zgodność z normami ISO 6432 i CETOP RP 52 P – łatwość zastąpienia oraz kompatybilność z innymi komponentami.
Zastosowania siłownika DSNU-20-125-PPV-A
Siłownik FESTO DSNU-20-125-PPV-A znajduje zastosowanie w automatyce przemysłowej, maszynach produkcyjnych i montażowych, systemach przenośnikowych, a także w urządzeniach podnoszących i manipulacyjnych. Doskonale sprawdza się w aplikacjach, gdzie wymagany jest ruch liniowy o określonym skoku i precyzyjnej kontroli siły lub prędkości.
Urządzenie może pracować zarówno z powietrzem olejonym, jak i nieolejonym, spełniając wymagania wielu gałęzi przemysłu: spożywczego, opakowaniowego, motoryzacyjnego, elektronicznego oraz tworzyw sztucznych. Siłownik przeznaczony jest do pracy dwustronnego działania, co pozwala na skuteczne sterowanie ruchem w obu kierunkach.
Elastyczność montażu i wsparcie dla automatyzacji
Siłownik FESTO DSNU-20-125-PPV-A jest przystosowany do różnorodnych pozycji zabudowy. Montaż możliwy jest przy pomocy dedykowanych akcesoriów, co pozwala na łatwą adaptację do indywidualnych potrzeb stanowiska roboczego. Produkt jest zgodny z RoHS, co czyni go bezpiecznym wyborem w nowoczesnych zakładach produkcyjnych.
- Typowe zastosowania: systemy transportowe, automatyzacja maszyn, manipulatory, linie pakujące i sortujące.
- Wysoka powtarzalność i niezawodność w cyklach produkcyjnych.
- Maksymalna energia uderzenia zapewnia bezpieczeństwo i wydajność pracy.
Siłownik DSNU-20-125-PPV-A FESTO to sprawdzone i efektywne rozwiązanie dla inżynierów, automatyków i integratorów poszukujących niezawodnych komponentów pneumatycznych w przemyśle.
