| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 7,2 g |
| Ciężar podstawowy dla 0 mm skoku | od 186,8 g |
| Ciśnienie robocze | 1 - 10 bar |
| Ciśnienie robocze MPa | 0,1 - 1 MPa |
| Długość amortyzacji | od 15 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 4 g |
| Gwint na tłoczysku | M8 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus siłownika |
| Maks. energia uderzenia w położeniach końcowych | od 0,2 J |
| Materiał pokrywy | Stop aluminium, Anodowanie, bezbarwne |
| Materiał rury siłownika | Stal wysokostopowa, nierdzewna |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 44 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 100 mm |
| Sposób montażu | Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 20 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 188,5 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 158,3 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | CETOP RP 52 P, ISO 6432 |

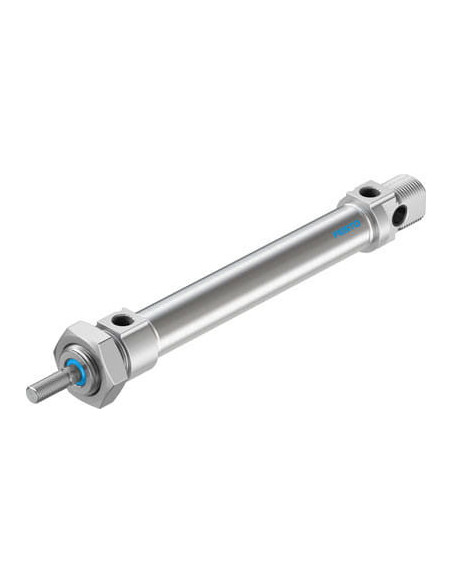

Siłownik znormalizowany DSNU-20-100-PPV-A marki FESTO to wysokiej jakości komponent automatyki przemysłowej, zaprojektowany zgodnie z normami ISO 6432 oraz CETOP RP 52 P. To rozwiązanie przeznaczone jest dla wymagających aplikacji w środowiskach przemysłowych, gdzie niezbędna jest niezawodność, odporność na korozję oraz precyzyjna praca.
Korpus siłownika wykonany jest z anodowanego stopu aluminium, natomiast kluczowe elementy mechaniczne – tłoczysko i rura siłownika – wykonane są ze stali nierdzewnej. Zastosowane materiały zapewniają odporność na działanie wilgoci, chemikaliów oraz uszkodzenia mechaniczne. Uszczelnienia z NBR i TPE-U(PU) gwarantują szczelność nawet w trudnych warunkach.
Siłownik znormalizowany DSNU-20-100-PPV-A znajduje zastosowanie wszędzie tam, gdzie niezbędne są precyzyjne ruchy liniowe pod kontrolą sprężonego powietrza. Wysoka siła działania przy 6 barach pozwala na montaż w mechanizmach wymagających zarówno szybkości, jak i dokładności. Możliwe jest wykorzystywanie go zarówno do zadań przemysłowych, jak i do wdrażania zaawansowanych systemów sterowania automatycznego.
Siłownik dostępny jest w wariancie z jednostronnym tłoczyskiem, co poszerza zakres zastosowań w różnorodnych maszynach i liniach technologicznych. Standardowy gwint zewnętrzny M8 na tłoczysku pozwala na łatwą adaptację do różnych uchwytów i końcówek roboczych.
