Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 1 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 26 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/2 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 16 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 75 g |
| Wielkość | Standard |
| Wielkość nominalna | od 13 mm |

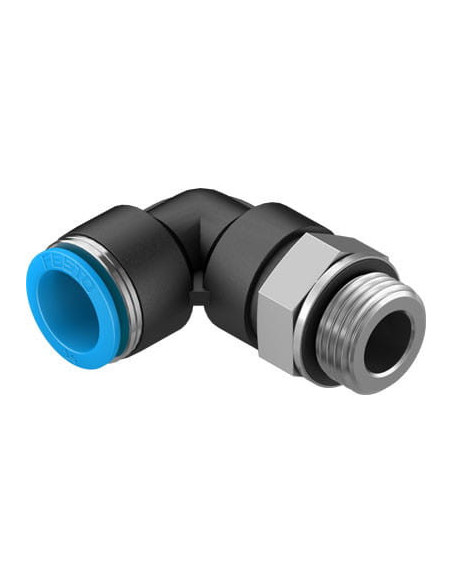

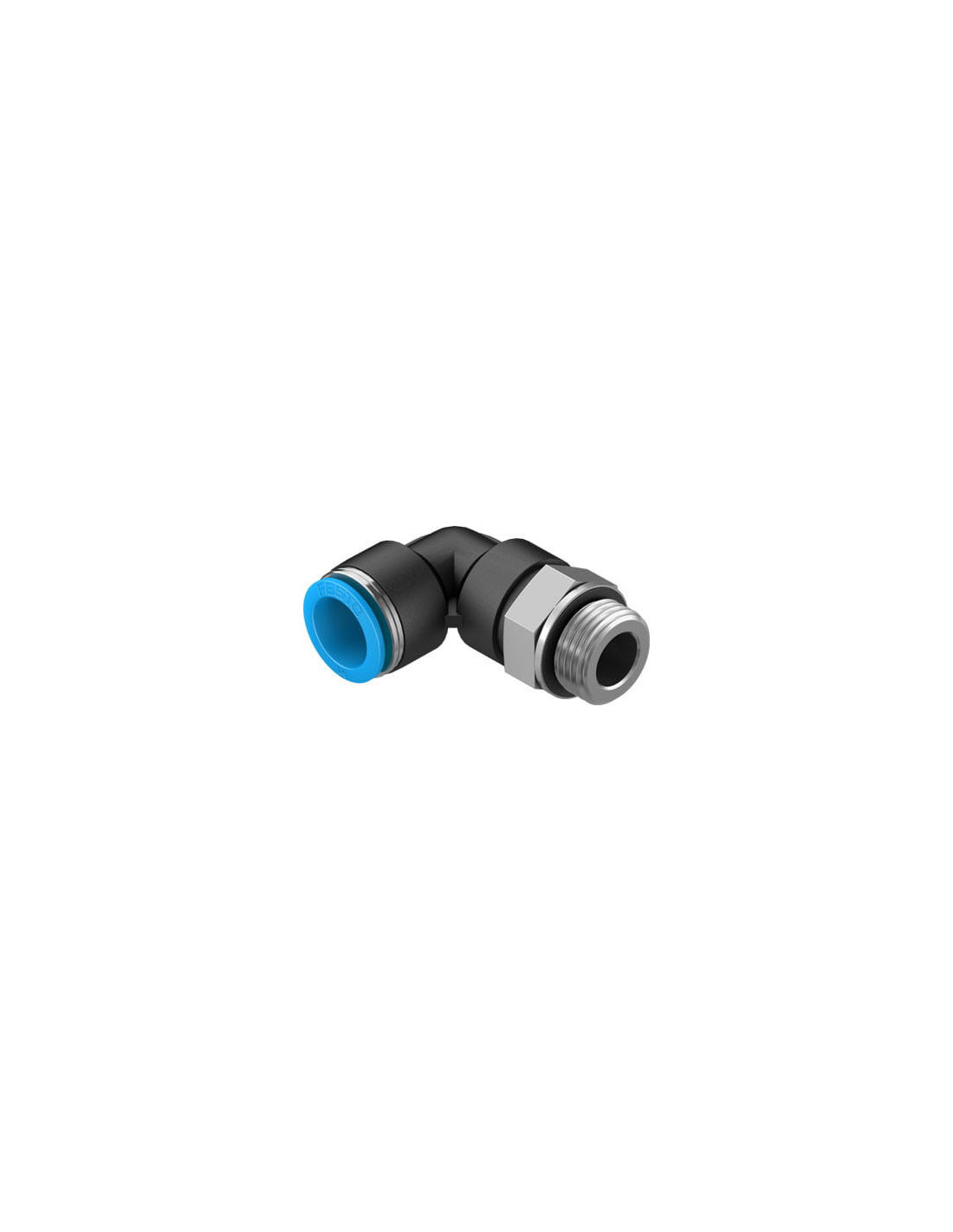

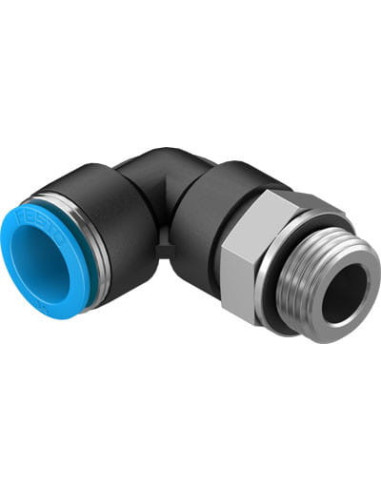

Złącze wtykowe kątowe QSL-G1/2-16 FESTO – profesjonalne rozwiązanie do instalacji pneumatycznych
Złącze wtykowe QSL-G1/2-16 FESTO to wysokiej klasy komponent przeznaczony do montażu w systemach pneumatycznych, wyposażony w gwint zewnętrzny G1/2 oraz możliwość podłączenia przewodów o średnicy zewnętrznej 16 mm. Konstrukcja kątowa umożliwia wygodne prowadzenie przewodów nawet w trudnodostępnych miejscach, poprawiając ergonomię całej instalacji.
Kluczowe zalety złącza pneumatycznego FESTO QSL-G1/2-16
- Bezpieczne i szybkie połączenie dzięki mechanizmowi typu „wciśnij/zwolnij” umożliwia błyskawiczny montaż oraz demontaż przewodów bez konieczności użycia specjalistycznych narzędzi.
- Wysoka odporność na ciśnienie – możliwość pracy w zakresie od -0,95 do nawet 14 bar, co pozwala na stosowanie złącza zarówno w standardowych instalacjach pneumatycznych, jak i wymagających wyższych ciśnień roboczych.
- Szeroki zakres temperatur: stabilna praca w temperaturach od -10°C do 80°C umożliwia zastosowanie również w trudnych warunkach środowiskowych.
- Odporność na korozję – elementy blokady wykonane ze stali wysokostopowej nierdzewnej zapewniają długą żywotność nawet w wilgotnych i trudnych warunkach przemysłowych.
- Kompaktowa budowa z wytrzymałego tworzywa PBT oraz solidne uszczelnienia z NBR zapewniają szczelność i trwałość połączenia.
- Niebieski pierścień zwalniający ułatwia identyfikację oraz obsługę produktu podczas prac serwisowych.
Typowe zastosowania złącza QSL-G1/2-16
Złącze wtykowe kątowe wykorzystywane jest w instalacjach sprężonego powietrza w branżach przemysłowych, warsztatach oraz wszelkiego rodzaju automatyce przemysłowej. Idealnie sprawdza się w miejscach, gdzie istnieje konieczność zastosowania połączeń kątowych, zapewniając optymalne prowadzenie przewodów i minimalizując ryzyko ich zagięcia.
- Montaż w systemach automatyki przemysłowej
- Instalacje w maszynach produkcyjnych i liniowych
- Systemy pneumatyczne w branży spożywczej, farmaceutycznej oraz chemicznej
- Modernizacja i serwis istniejących instalacji pneumatycznych
Możliwości wykorzystania i zgodność
Złącze QSL-G1/2-16 jest przystosowane do pracy zarówno ze sprężonym powietrzem zgodnie z normą ISO8573-1:2010, jak i z wodą (zgodnie z deklaracją producenta). Możliwe jest również stosowanie w instalacjach z powietrzem olejonym, co czyni produkt wszechstronnym elementem każdej instalacji pneumatycznej. Kompatybilność z normami RoHS zapewnia bezpieczeństwo użytkowania także w wymagających branżach.
