Produkt nieużywany, drobne ślady magazynowania. Produkt na magazynie.
Ogólny opis produktu:

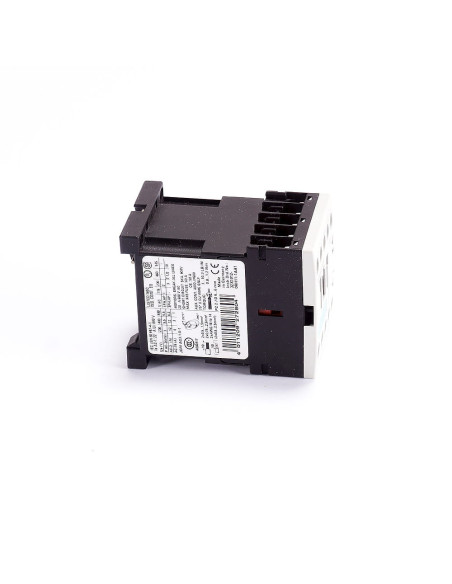

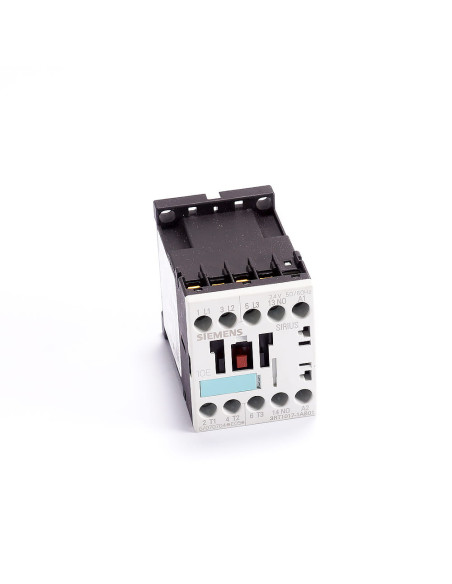

Seria 3RT1 do przełączania silników, w tym model 3RT1017-1AB01 marki Siemens, należy do modularnych zestawów systemowych SIRIUS i doskonale pasuje do pozostałych urządzeń tej generacji. Dopasowane technicznie i mechanicznie przełączniki mocy i przekaźniki przeciążenia pozwalają na szybkie i proste montowanie odgałęzień do urządzeń końcowych. Przy przełączaniu napięć ≤110 V i natężeń ≤100 mA należy używać styków pomocniczych wyłącznika ochronnego 3RT1 lub pomocniczego wyłącznika ochronnego 3RH11, które zapewniają wysokie bezpieczeństwo styków. Styki pomocnicze nadają się do obwodów elektronicznych o natężeniach ≥1 mA przy napięciu 17 V. Różne rozmiary, uruchamianie AC i DC IEC 60947 / DIN EN 60947 (VDE0660), niewielka szerokość, wysoka żywotność mechaniczna i elektryczna, wyłącznik pomocniczy i przełączanie wtykowe, przełączanie bez okablowania, odporny na warunki klimatyczne, zabezpieczony przed dotykiem zgodnie z DIN EN 50274, konstrukcja szczelna do 60°C.
Dane techniczne:
| Producent | SIEMENS |
| Kod produktu | 3RT1017-1AB01 |
| Typ | Stycznik |
| EAN | 4011209272804 |
| UPC | - |
| Stopień ochrony IP / z przodu | IP 20 |
| Stopień zanieczyszczenia | 3 |
| Wysokość ustawienia / na wysokości nad poziomem morza / maksymalnie | 2000 m |
| Temperatura otoczenia / podczas pracy | °C -25 ... +60 |
| Straty mocy czynnej / na żyłę / typowa | W 1,24 |
| Oznaczenie pozycji | - zgodnie z DIN EN 61346-2 Q - zgodnie z DIN 40719 z możliwością przedłużenia po IEC 204-2 / zgodnie z IEC 750 K |
| Cykle pracy mechanicznej jako czas pracy | - stycznika / typowo 30.000.000 - stycznika z dodanym blokiem łączników pomocniczych / typowo 10 000 000 - stycznika z dodanym blokiem łączników pomocniczych kompatybilnych z elektroniką blokiem przełączników / typowy 5,000,000 |
| Obwód główny: | |
| Liczba biegunów / dla głównego obwodu prądowego | 3 |
| Liczba styków NC / dla styków głównych | 0 |
| Liczba styków NO / dla styków głównych | 3 |
| Prąd roboczy | Prąd roboczy / przy AC-1 / przy 400 V / w temperaturze otoczenia 40 °C temperaturze otoczenia / wartość znamionowa A 22 Prąd roboczy / przy AC-1 / przy 400 V / w temperaturze otoczenia 60 °C / wartość znamionowa temperaturze otoczenia / wartość znamionowa A 20 Prąd roboczy - przy AC-3 / przy 400 V / wartość znamionowa A 12 - z 1 ścieżką prądową - przy DC-1 - przy 24 V / wartość znamionowa A 20 - przy 110 V / wartość znamionowa A 2,1 - przy DC-3 / przy DC-5 - przy 24 V / wartość znamionowa A 20 - przy 110 V / wartość znamionowa A 0,15 - z 2 torami prądowymi połączonymi szeregowo - przy DC-1 - przy 24 V / wartość znamionowa A 20 - przy 110 V / wartość znamionowa A 12 - na DC-3 / na DC-5 - przy 24 V / wartość znamionowa A 20 - przy 110 V / wartość znamionowa A 0,35 - z 3 ścieżkami prądowymi połączonymi szeregowo - przy DC-1 - przy 24 V / wartość znamionowa A 20 - przy 110 V / wartość znamionowa A 20 - na DC-3 / na DC-5 - przy 24 V / wartość znamionowa A 20 - przy 110 V / wartość znamionowa A 20 |
| Moc serwisowa | - przy AC-1 / przy 400 V / wartość znamionowa kW 13 - przy AC-2 / przy 400 V / wartość znamionowa kW 5,5 - przy AC-3 - przy 400 V / wartość znamionowa kW 5,5 - przy napięciu 500 V / wartość znamionowa kW 5,5 - przy napięciu 690 V / wartość znamionowa kW 5,5 |
| Obwód sterujący | |
| Wykonanie aktywacji | konwencjonalne |
| Rodzaj napięcia / sterowanego napięcia zasilającego | AC |
| Sterowane napięcie zasilające | Częstotliwość- 1 / wartość znamionowa Hz 50 - 2 / wartość znamionowa Hz 60 |
| Sterujące napięcie zasilające / 1 | - przy 50 Hz / dla AC - wartość znamionowa V 24 - przy 60 Hz / dla AC - wartość znamionowa V 24 |
| Obwód pomocniczy: | |
| Niezawodność styków / styków pomocniczych | 1 błędne przełączenie na 100 milionów (17 V, 1 mA) |
| Liczba zestyków NC / dla zestyków pomocniczych | - przełączanie chwilowe 0 - przełączanie opóźnione 0 |
| Liczba zestyków NO / dla zestyków pomocniczych | - przełączanie natychmiastowe 1 - przełączanie wiodące 0 |
| Prąd roboczy / styków pomocniczych | - przy AC-12 / maks. A 10 - przy AC-15 - przy 230 V A 6 - przy 400 V A 3 - przy DC-12 - przy 60 V A 6 - przy 110 V A 3 - przy 220 V A 1 - przy DC-13 - przy 24 V A 10 - przy 60 V A 2 - przy 110 V A 1 - przy 220 V A 0,3 |
| Zwarcie | |
| Konstrukcja wkładki bezpiecznikowej | - do ochrony przeciwzwarciowej wyłącznika pomocniczego / wymagany bezpiecznik gL/gG: 10 A - dla ochrony przeciwzwarciowej obwodu głównego - przy typie przyporządkowania 1 / wymagany bezpiecznik gL/gG: 35 A - przy typie koordynacji 2 / wymagany bezpiecznik gL/gG: 20 A |
| Instalacja/montaż/wymiary | Typ śruby montażowej i montaż zatrzaskowy na standardowej szynie montażowej 35 mm szyna montażowa zgodnie z DIN EN 50022 |
Zalety:
- Wysoka sprawność
- Doskonała jakość wykonania
- Trwałość
- Bezpieczeństwo użytkowania
- Niezawodność działania
