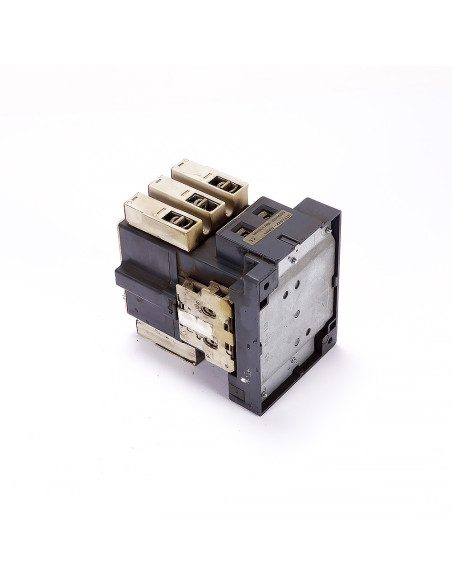

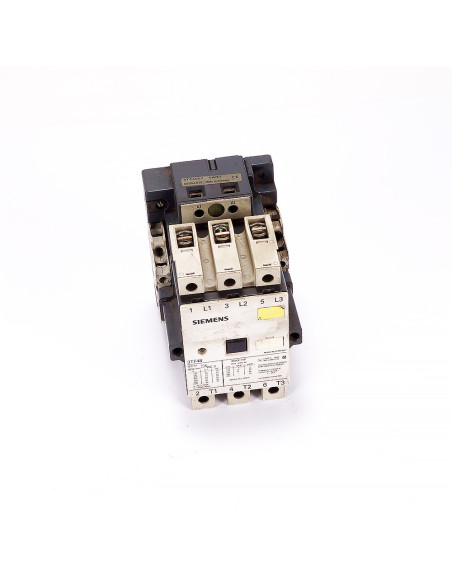

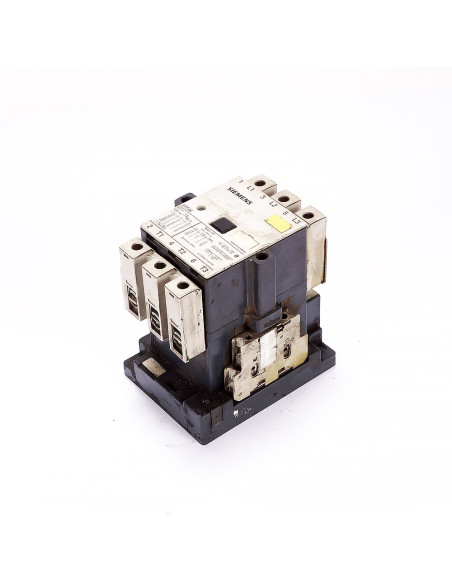

SIEMENS 3TF48 – stycznik mocy (SIRIUS/3TF), 3-biegunowy do silników
Opis

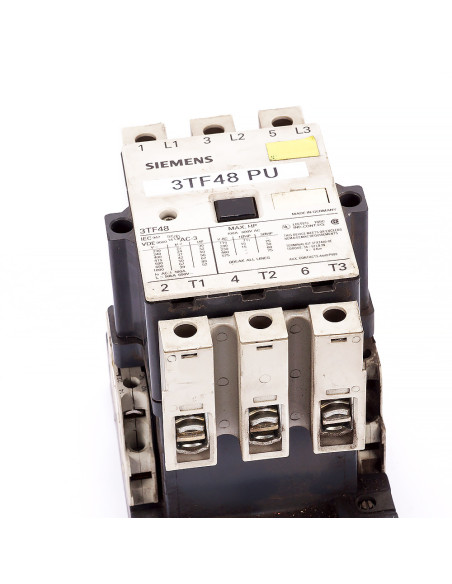

Stycznik mocy do łączenia obwodów trójfazowych, dedykowany do rozruchu i załączania silników klatkowych w kategorii AC-3. Wejścia z góry: 1L1 / 3L2 / 5L3, wyjścia z dołu: 2T1 / 4T2 / 6T3. Przewidziane miejsce na moduł styków pomocniczych i akcesoria. Napięcie cewki zależne od wersji – odczyt z modułu A1/A2 (wymienne cewki AC 50/60 Hz).
Dane techniczne
-
Typ: 3TF48
-
Bieguny: 3
-
Kategoria pracy: AC-3 (silniki), wg IEC 947 / VDE 0660
-
Obciążalność ciągła (AC-1): 100 A
-
Zdolność zwarciowa (z dobezpieczeniem): Iₖ = 50 kA przy 690 V~
-
Kraj produkcji: Germany
Moce silników (AC-3)
-
230 V → ≈ 22 kW
-
240 V → ≈ 24 kW
-
400 V → ≈ 37 kW
-
440 V → ≈ 45 kW
-
500 V → ≈ 55 kW
-
690 V → ≈ 90 kW
Klasyfikacja UL/CSA (maks. moc, 600 V AC)
-
1-fazowo: 7.5 HP @115 V, 15 HP @230 V
-
3-fazowo: 30 HP @200 V, 40 HP @230 V, 60 HP @460/575 V
-
Styczki pomocnicze (gdy dołożone): A600 / P600
Zaciski i moment dokręcania
-
Zaciski główne: 1L1, 3L2, 5L3 (wejście); 2T1, 4T2, 6T3 (wyjście)
-
Moment dokręcania: 4–6 Nm (36–52 lb·in)
Zastosowanie
Do budowy rozruszników silnikowych, układów rewersyjnych oraz gwiazda-trójkąt, a także do ogólnego załączania odbiorów trójfazowych. Należy dobrać właściwy przekaźnik przeciążeniowy oraz cewkę pod wymagane napięcie sterowania (A1/A2).
