Stycznik mocy, 3RT1026-3AP00, Siemens

SIEMENS SIRIUS 3RT1026-3AP00 – stycznik mocy S0, cewka 230 V AC, zaciski push-in

Zastosowanie i charakterystyka

Trójbiegunowy stycznik mocy do rozruchu i załączania silników klatkowych (AC-3) oraz obciążeń ogólnych (AC-1). Wersja S0 z wbudowanym zestykami pomocniczymi, zaciskami sprężynowymi (push-in) i cewką 230 V AC 50/60 Hz.

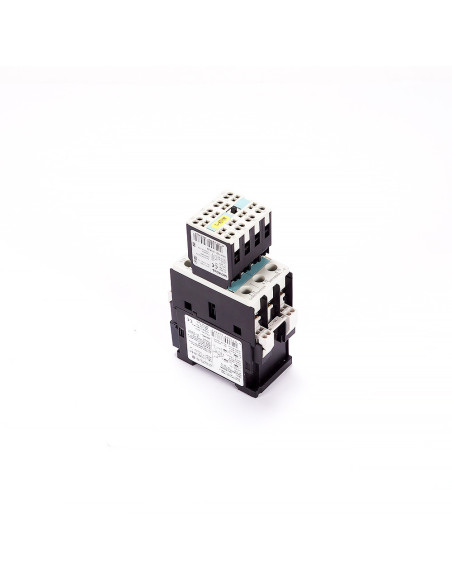

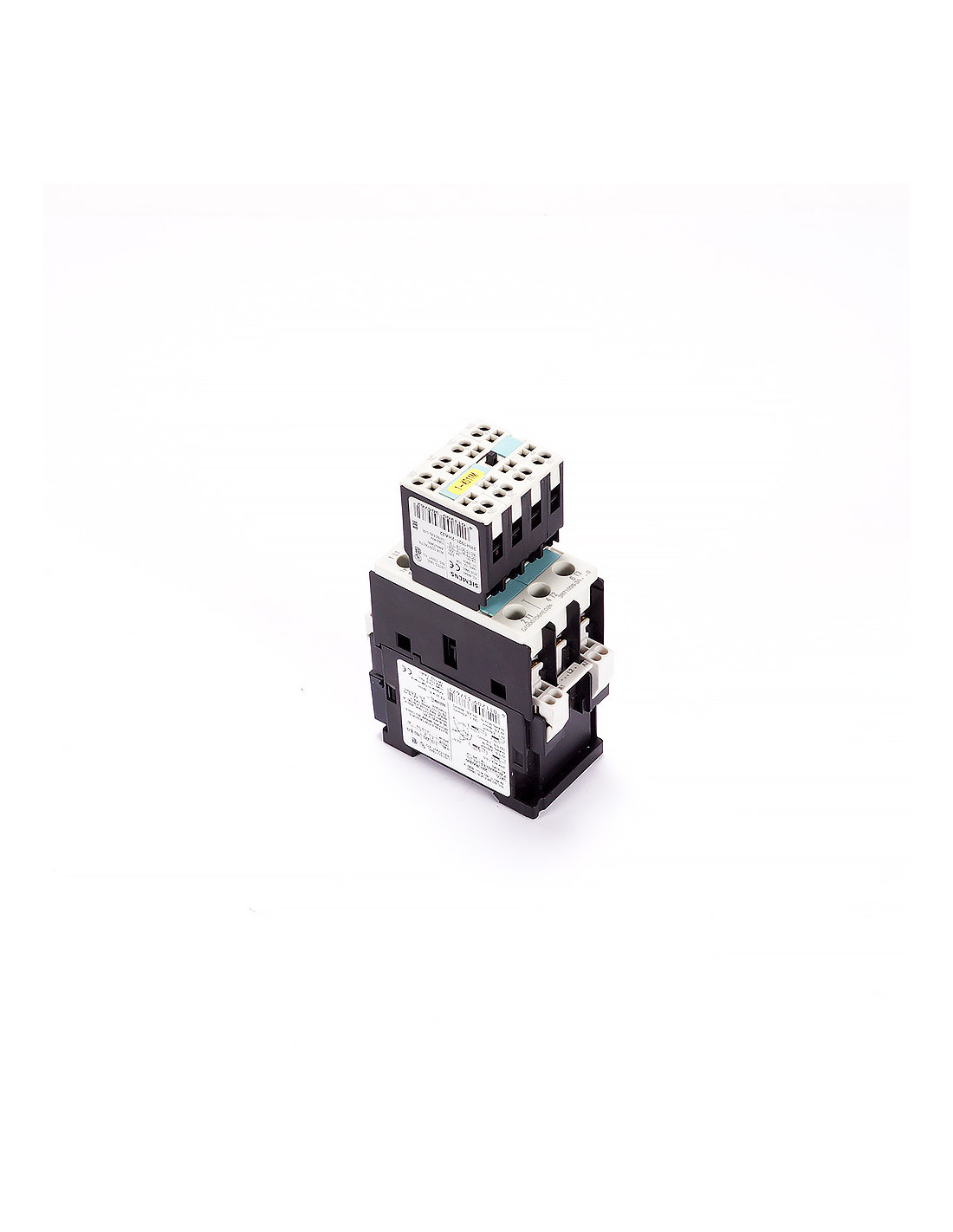

Co zawiera zestaw

• Stycznik mocy: 3RT1026-3AP00

• Boczny blok styków pomocniczych: 3RH1921-2HA22 (2NO + 2NC)

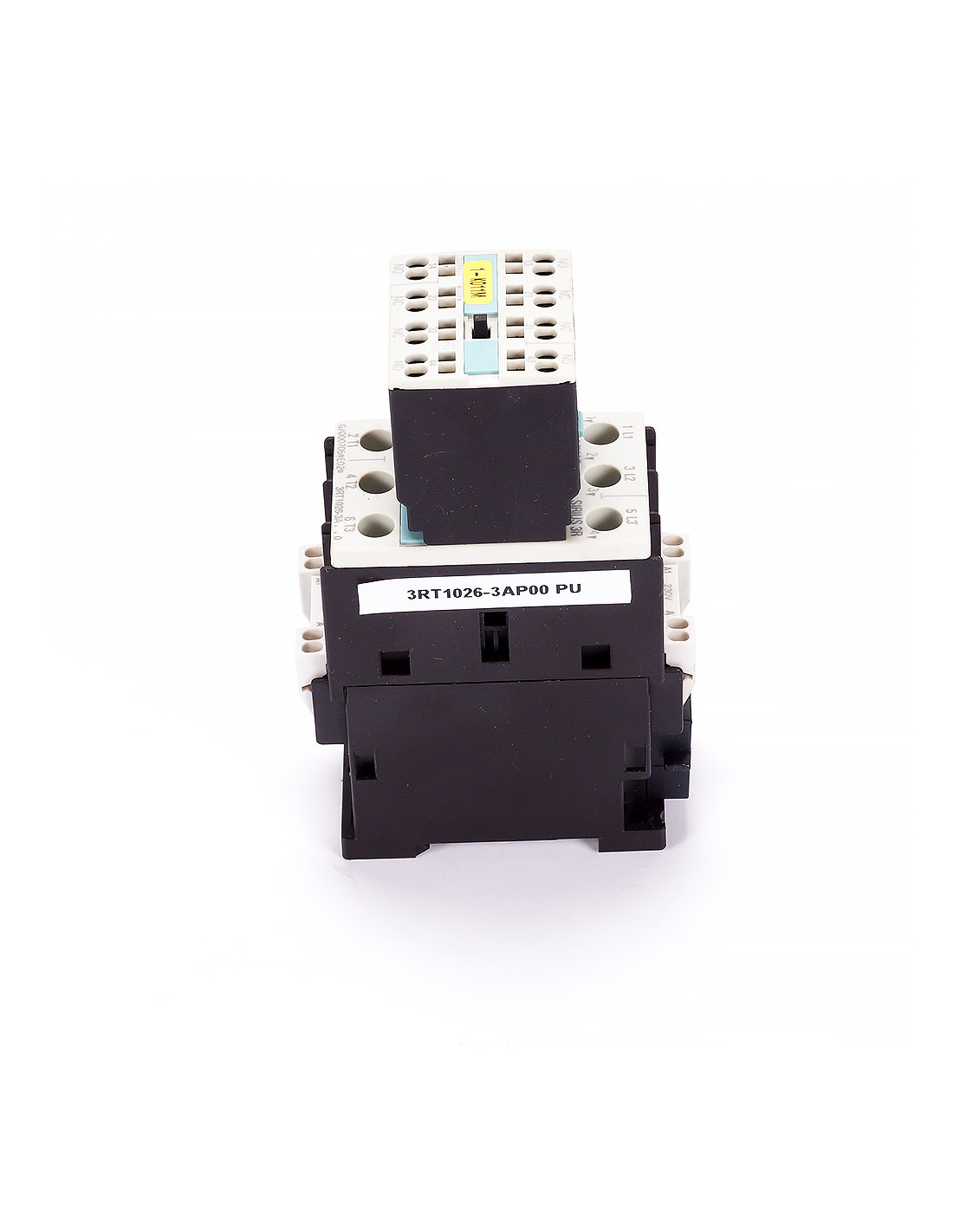

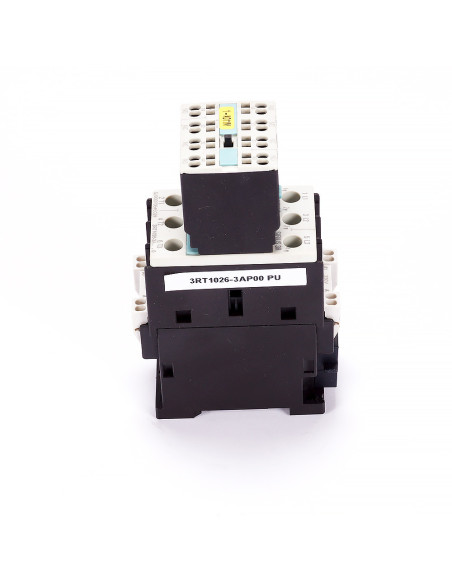

• Czołowy blok styków pomocniczych (montaż od góry, 4 tory NO/NC – typowy front-mount 4-polowy do 3RT1)

Kluczowe parametry elektryczne (3RT1026)

• Napięcia: Ui 690 V • Ue do 690 V • Uimp 6 kV

• AC-3 @ 400 V: 11 kW, Ie ≈ 25 A

• AC-1: do 40 A

• Trwałość mechaniczna: do 10 mln łączeń (typowo dla S0)

Cewka i sterowanie

• Napięcie cewki: 230 V AC, 50/60 Hz (A1/A2)

• Oznaczenie wariantu cewki: P (230 V AC 50/60 Hz)

• Reakcja szybka i pewna; kompatybilna z typową automatyką sieci 230 V AC

Styki pomocnicze

• Wbudowane w styczniku (S0): 1 NO + 1 NC

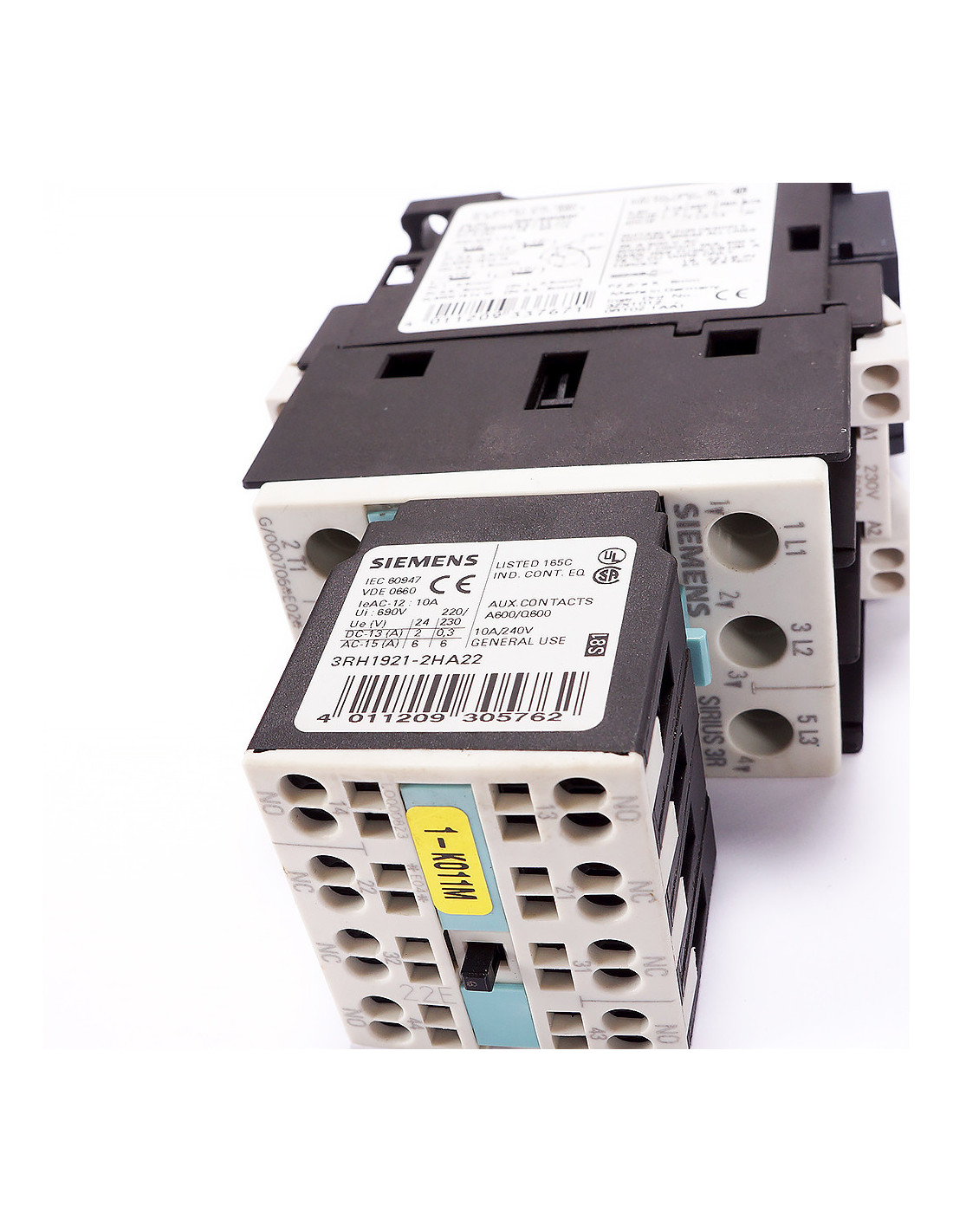

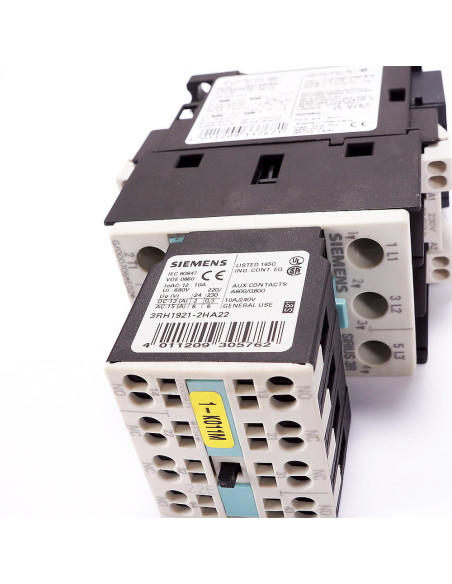

• Blok boczny 3RH1921-2HA22: 2 NO + 2 NC

  • A600/Q600, 10 A/240 V

  • AC-15: 6 A/230 V

  • DC-13: 2 A/24 V, 0,3 A/220 V

• Blok czołowy 4-polowy: tory 13/14, 23/24, 33/34, 43/44 (NO/NC zgodnie z nadrukami)

Montaż i wymiary

• Montaż: na szynie DIN 35 mm lub na płycie montażowej

• Szerokość korpusu: ~45 mm

• Zaciski mocy i sterowania: sprężynowe (push-in) – szybkie okablowanie, odporność na drgania

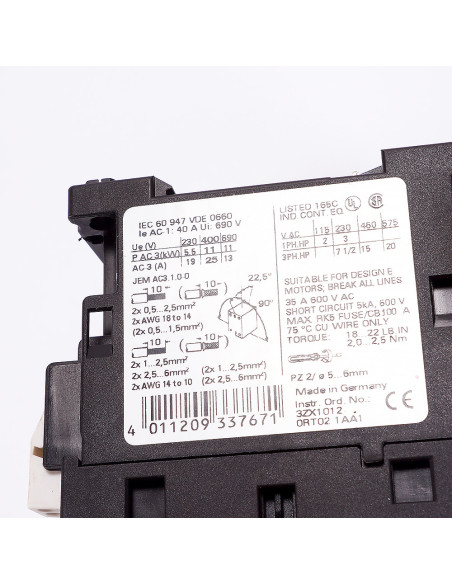

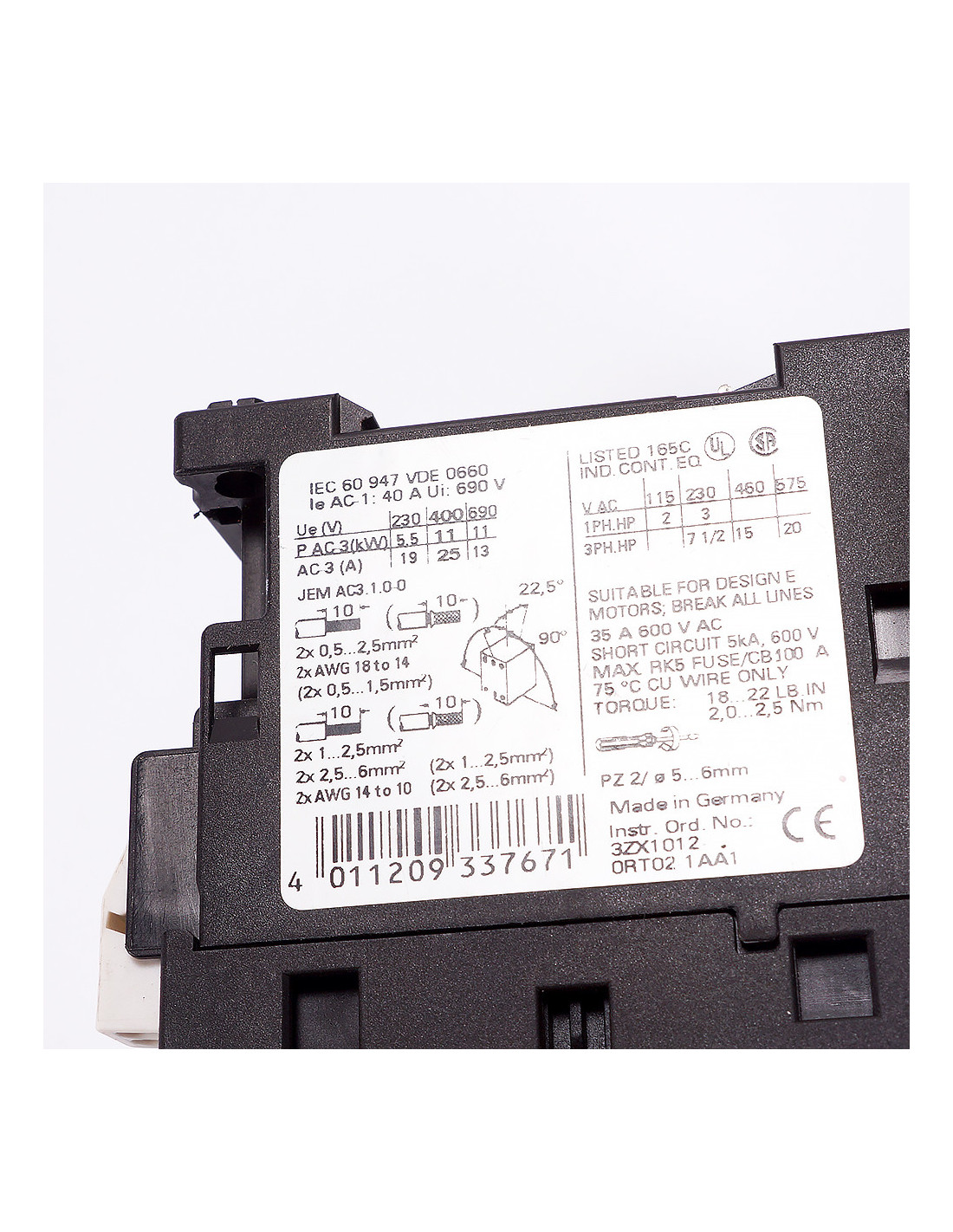

Dane UL/CSA (moc/HP i zwarciowe)

• Moc silnika (HP): 7.5 HP @ 230 V, 15 HP @ 460 V, 20 HP @ 575 V

• SCCR (UL): 5 kA @ 600 V z bezpiecznikami RK5 (Cu 75 °C)

• Typowe zastosowania

  • Rozruch/załączanie silników klatkowych w pompach, wentylatorach, sprężarkach, przenośnikach

  • Przełączanie obciążeń rezystancyjnych i mieszanych w układach AC-1

  • Automatyka maszyn i szaf sterowniczych wymagających szybkiego montażu push-in

  Najważniejsze atuty

  • Szybkie okablowanie dzięki zaciskom push-in

  • Kompaktowa obudowa S0 (~45 mm) oszczędzająca miejsce w szafie

  • Elastyczne rozszerzanie funkcji dzięki bocznym i czołowym blokom styków

  • Wysoka trwałość mechaniczna i pewność łączeń w klasie AC-3 i AC-1
