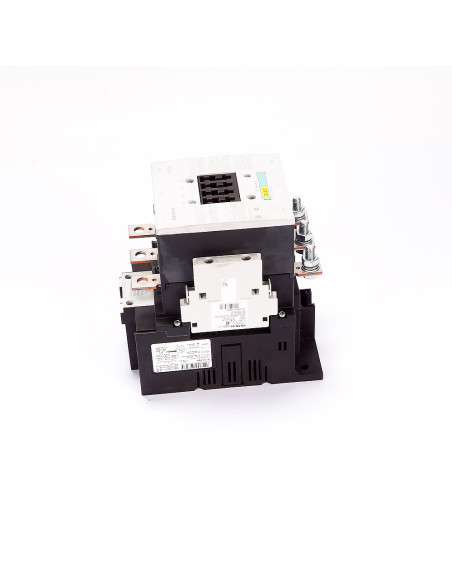

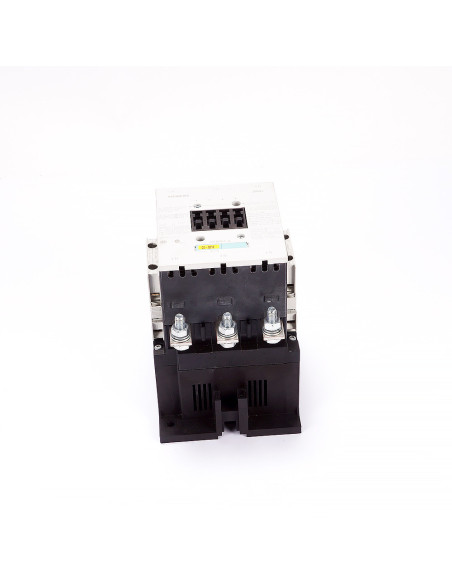

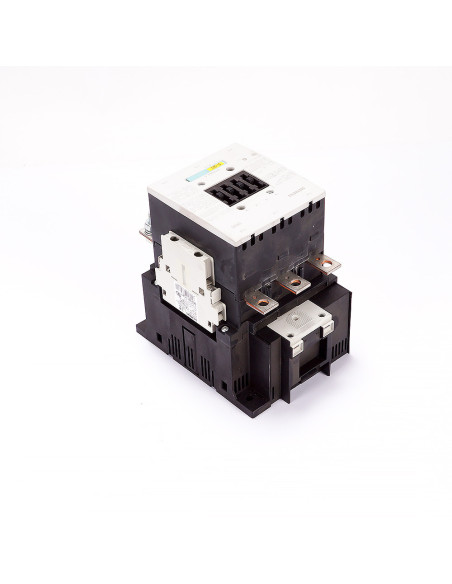

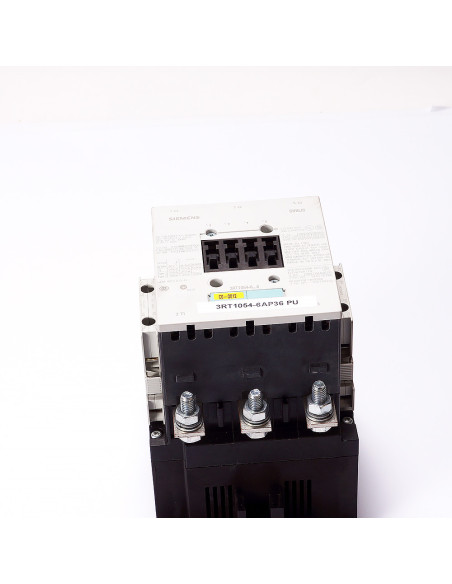

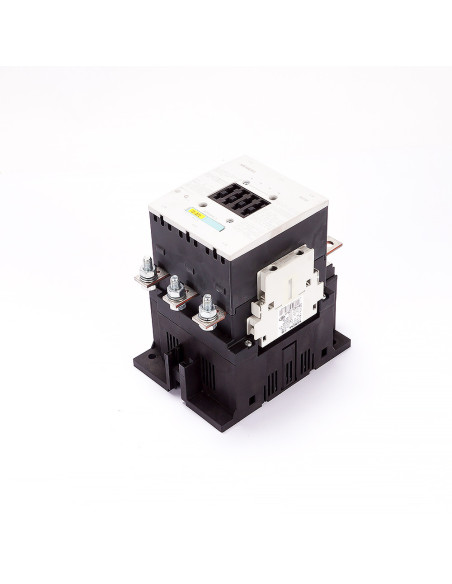

Stycznik mocy, 3RT1054-6AP36, SIEMENS

SIEMENS SIRIUS 3RT1054-6AP36 (S10) + blok styków 3RH1921-1DA11

Przeznaczenie

3-fazowy, 3-biegunowy stycznik mocy do pracy w kategorii AC-3 – idealny do rozruchu i załączania silników klatkowych. Przystosowany do współpracy z akcesoriami SIRIUS (przekaźnik termiczny, blokada mechaniczna, bloki styków pomocniczych).

Najważniejsze cechy

• Seria: SIEMENS SIRIUS, wielkość mechaniczna S10

• Cewka sterująca: AC 200–240 V, 50/60 Hz

• Zaciski mocy: 1L1/3L2/5L3 → 2T1/4T2/6T3

• Front przygotowany pod szybki montaż bloków styków pomocniczych i akcesoriów

• Zgodność z normami: IEC/EN 60947-4-1, GB 14048.4; znak UL/CSA/CE

Dane techniczne

• Model główny: 3RT1054-6AP36

• Kategoria użytkowania: AC-3

• Znamionowy prąd ciągły (AC-1 / Ith): 160 A

• Parametry izolacyjne: Ui 1000 V, Uimp 8 kV

• Ocena UL/CSA (general use): 140 A / 600 V AC

• Zdolność zwarciowa (UL/CSA): 10 kA przy 600 V; maks. bezpiecznik 450 A, maks. wyłącznik 350 A

• Przewody: tylko Cu 75 °C

• Moment dokręcania zacisków mocy: 10…12 N·m (90…110 lb·in)

• Blok styków pomocniczych (w komplecie)

  • Model: 3RH1921-1DA11

  • Montaż: czołowy

  • Konfiguracja: 1NO / 1NC

  • Zastosowanie: sygnały pomocnicze, blokady, logika sterowania
