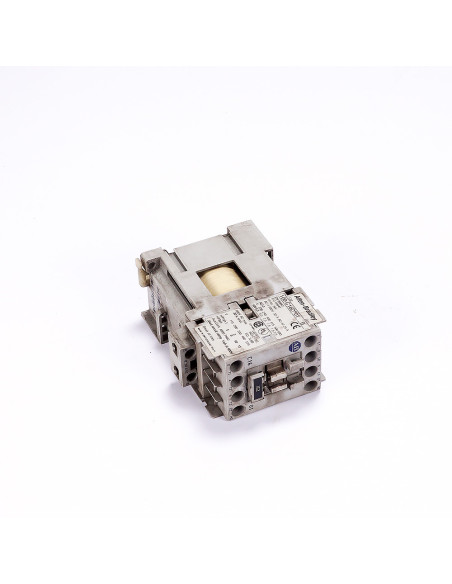

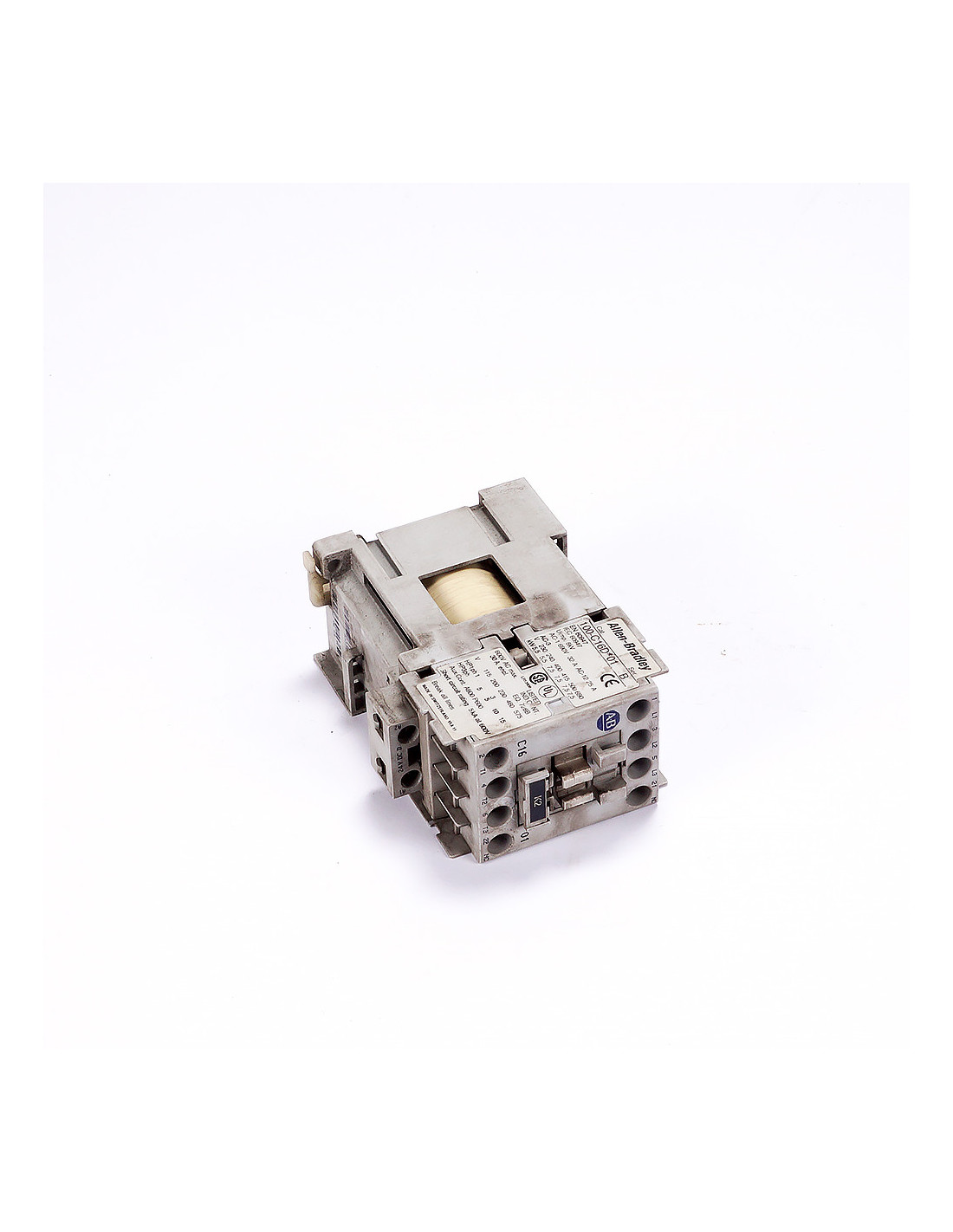

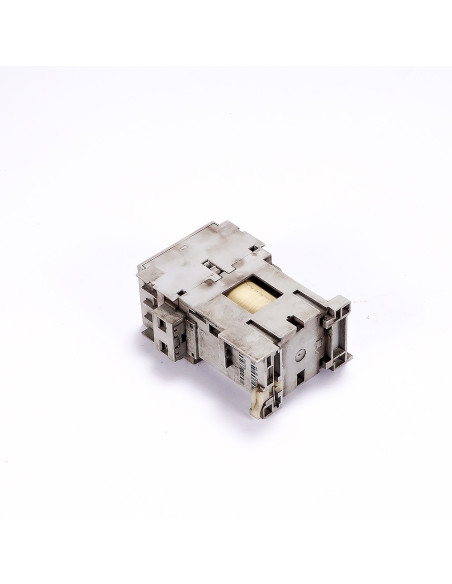

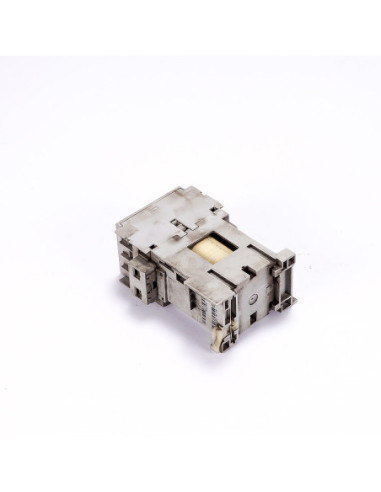

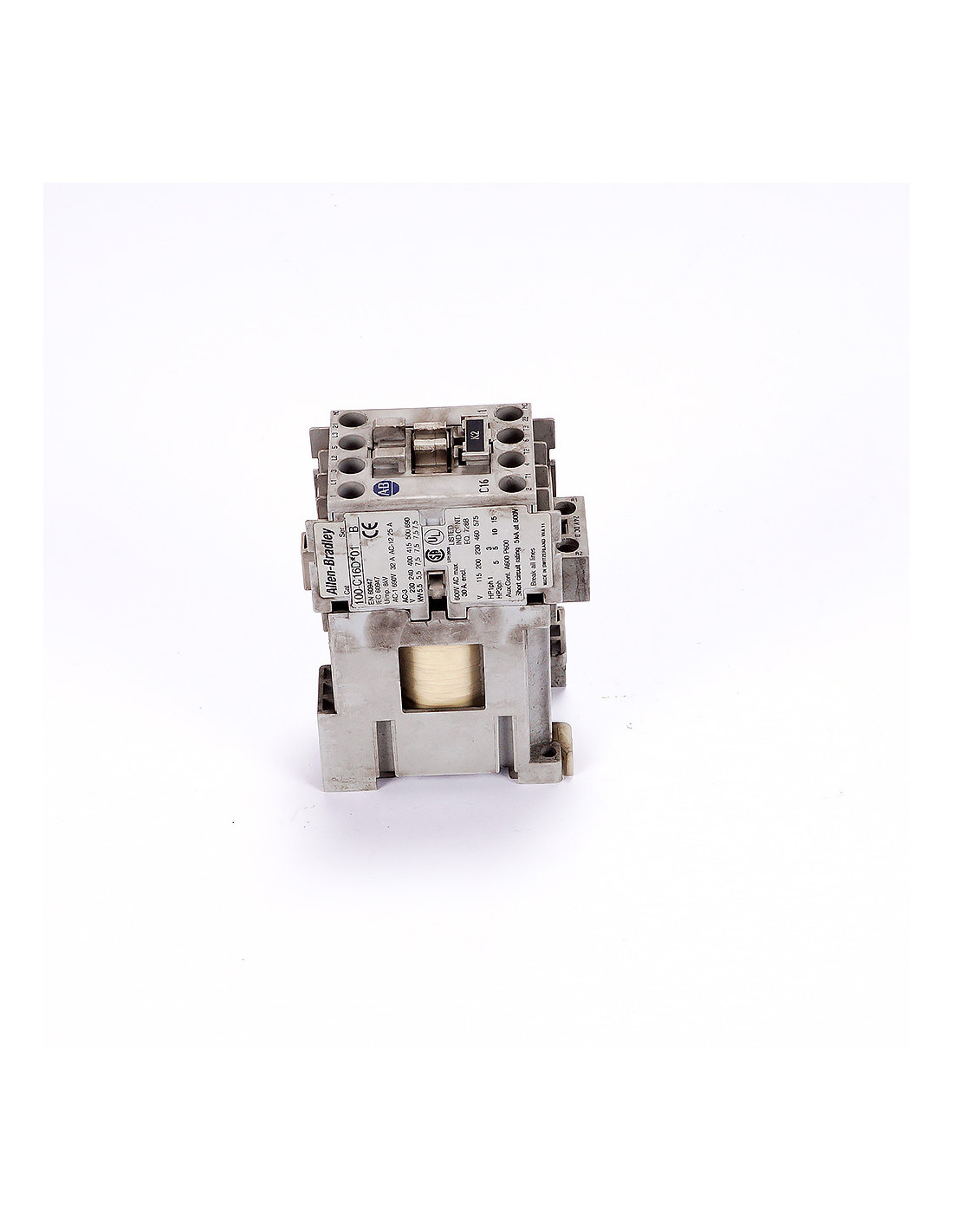

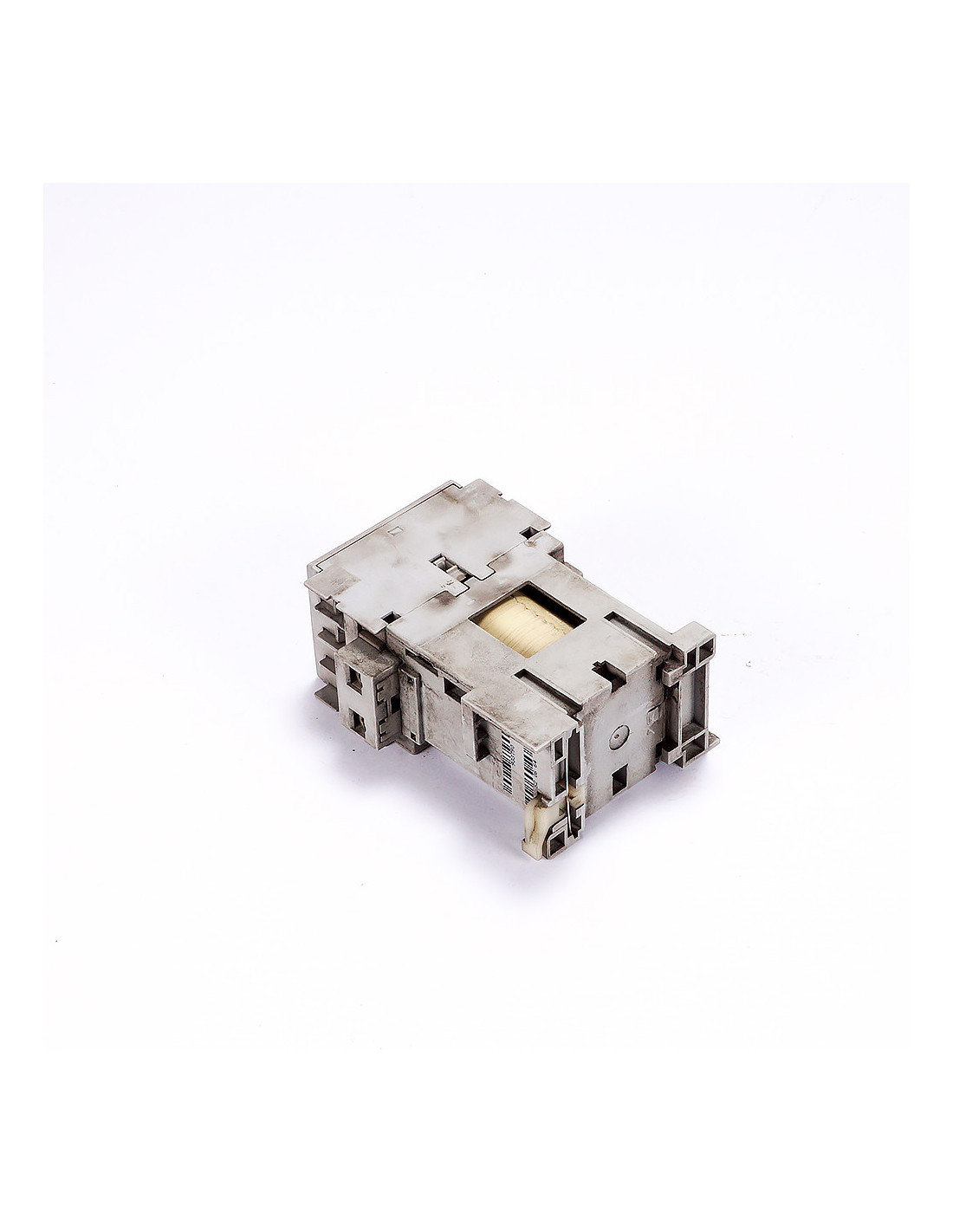

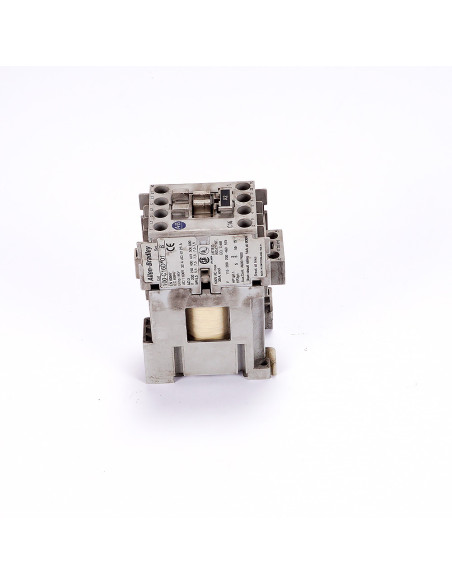

Allen-Bradley 100-C16D01 — 3-biegunowy stycznik mocy (IEC)
Kompaktowy stycznik do załączania silników i obciążeń AC, z serii IEC Bulletin 100 (rozmiar C16). Przystosowany do pracy w aplikacjach przemysłowych, z możliwością łatwej rozbudowy o akcesoria.

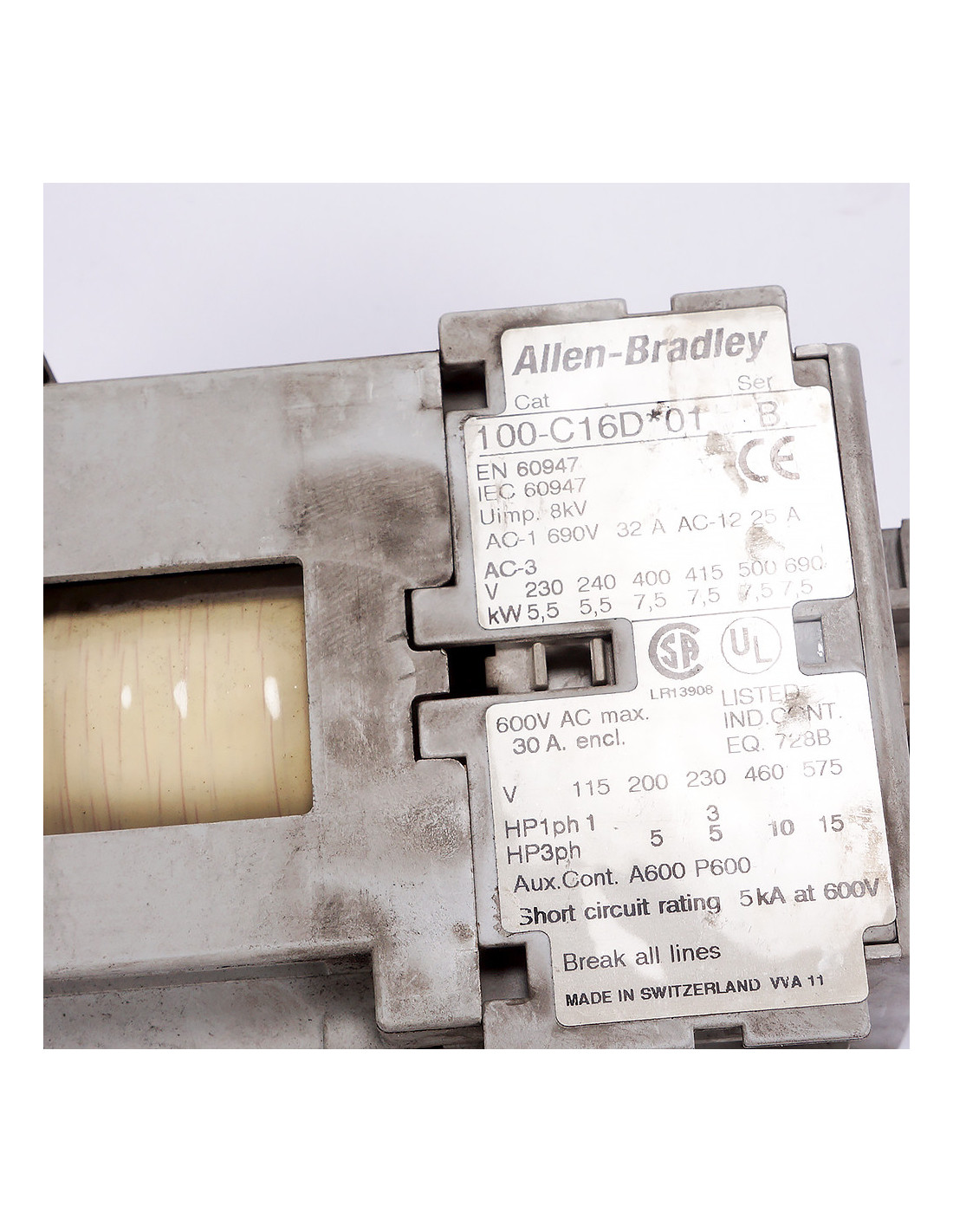

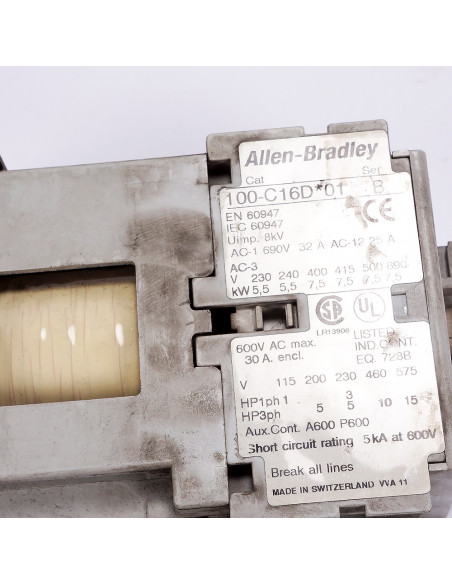

Identyfikacja
-
Cat.: 100-C16D01
-
Cewka: D = 110/120 V AC 50/60 Hz
-
Styki pomocnicze: 01 = 1× NC (0NO + 1NC)
-
Norma: EN/IEC 60947
-
Napięcia izolacji/udaru: Ui 690 V, Uimp 8 kV
-
Znakowania: CE, UL, CSA (LR13908)
-
Kraj produkcji: Szwajcaria
Znamionowe prądy i moce
-
Prąd termiczny (Ith): 32 A
-
AC-12 (obciążenia rezystancyjne): 25 A
-
AC-3 (silniki klatkowe):
-
230–240 V → 5,5 kW
-
400–415–500–690 V → 7,5 kW
-
-
UL (600 V AC max, 30 A):
-
1-faz.: 115 V → 1 HP, 230 V → 3 HP
-
3-faz.: 230 V → 5 HP, 460 V → 10 HP, 575 V → 15 HP
-
-
Zdolność łączeniowa zwarciowa: 5 kA @ 600 V (z odpowiednim zabezpieczeniem)
-
Styki pomocnicze – klasyfikacja: A600 / P600
Budowa i zaciski
-
3 bieguny główne: L1–T1, L2–T2, L3–T3
-
Cewka: 110/120 V AC – zaciski A1/A2
-
Styk pomocniczy: 1× NC (frontowy/boczny blok)
-
Możliwość dołożenia przystawek: dodatkowe styki pomocnicze, przekaźnik termiczny/wyzwalacz, moduł tłumiący cewkę itd.
Zastosowanie
-
Rozruch i załączanie silników klatkowych (AC-3)
-
Sterowanie grzałkami, transformatorami, sekcjami zasilania maszyn (AC-1/AC-12)
-
Praca w komplecie z wyłącznikiem termicznym / wyłącznikiem silnikowym jako zestaw rozruchowy
Najważniejsze atuty
-
Kompaktowy format serii C16 ułatwiający montaż w rozdzielnicach
-
Szerokie aprobaty (CE/UL/CSA) i zgodność z EN/IEC 60947
-
Wysoka odporność udarowa (Uimp 8 kV) i Ui 690 V
-
Prosta rozbudowa o akcesoria i elementy zabezpieczające
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
